Instructions générales pour l'installation des fournaises

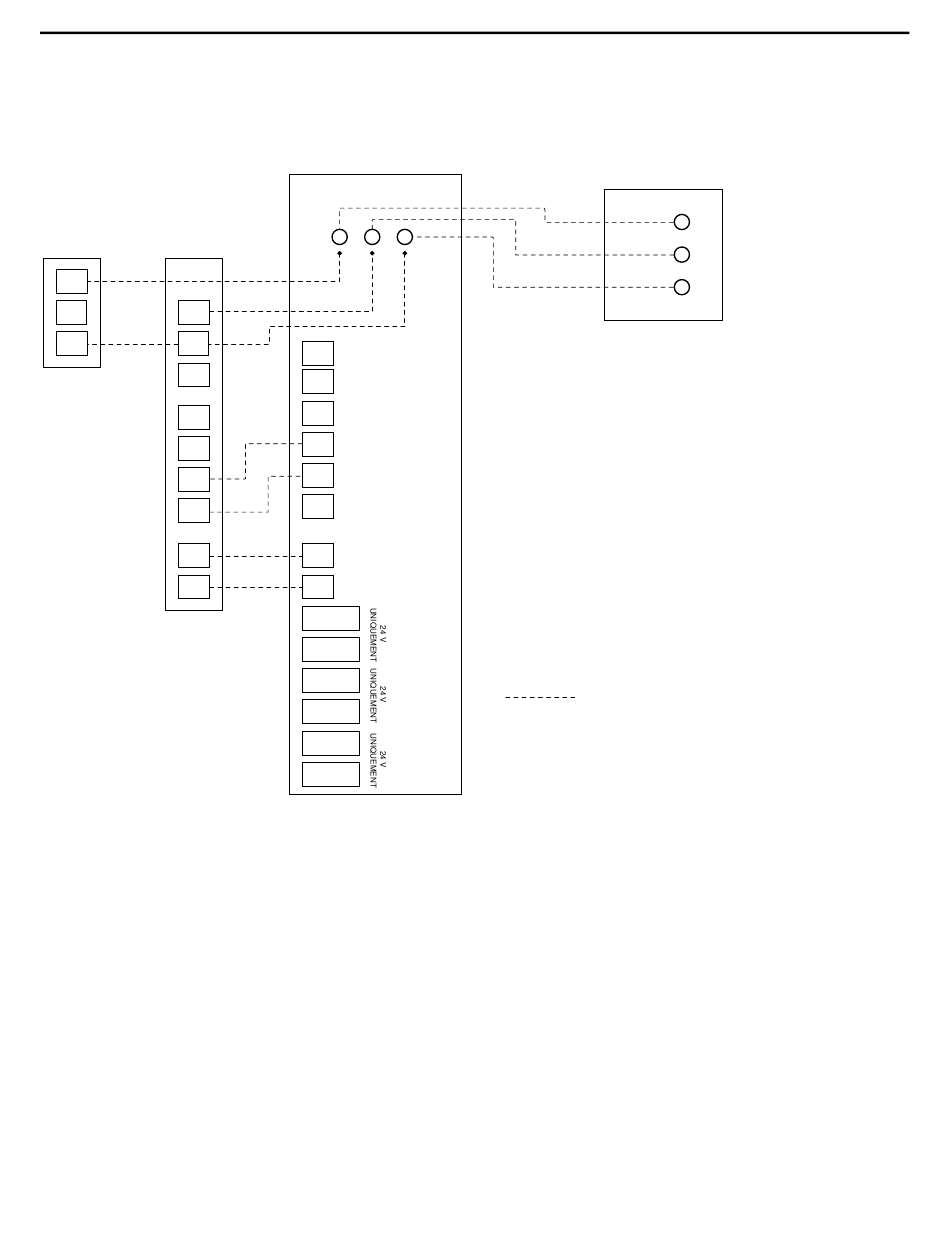

BRANCHEMENT DES COMMANDES AVEC UNE FOURNAISE S9V2 NON COMMUNICANTE ET
COMMUNICANTE PAR RAPPORT À REFROIDISSEMENT/POMPE À CHALEUR
Unité
Unité
extérieure
intérieure
D
R
R
B
B/C
O
Y1
Y2
W1
W2
G
BK
68
Panneau de relais
D
R
B
O
VANNE D'INVERSION
Y1
ÉTG1
Y2
ÉTG2
W1
ÉTG1
W2
ÉTG2
W3
ÉTG3
G
VENTILATEUR
BK
PWM
HUM
HUM
HUM
HUM
AUX1
AUX1
AUX1
AUX1
AUX2
AUX2
AUX2
AUX2
Commande de
communication
REMARQUES :
1. Couper le cavalier BK sur l'appareil interne. Après
avoir coupé le cavalier, l'alimentation doit être éteinte
ou suivre un cycle de marche-arrêt-marche pour que
l'IFC fonctionne correctement
2. Une commande 850 avec une version logicielle 3.0 ou
ultérieure, ou une commande 1050, est requise; et non
une combinaison valide avec une commande 950
CPC = débit de refroidissement par tonne. Doit être
réglé sur 400.
CPC = débit de chauffage par tonne. Doit être réglé sur 400.
Les DEL de la fournaise affichent la mention « CoF »
pour une ventilation continue pendant le fonctionnement
de la pompe à chaleur et de refroidissement.
Câblage sur site 24 V
D
R
B
