Instructions générales pour l'installation des fournaises
Filtres à air de reprise
Filtres à air de reprise
INSTALLATIONS TYPES DE FILTRE À AIR DE REPRISE
(CIRCULATION ASCENDANTE)
Les filtres ne sont pas fournis de manière standard pour les fournaises
à circulation ascendante. Les dimensions du filtre dépendent du type
de filtre et des exigences autorisés en matière de débit d'air. Les filtres
doivent être installés à l'extérieur de l'unité.
Important : Il est recommandé d'assurer que le passage des
conduits de reprise d'air est à la même taille que
l'ouverture. Un conduit de reprise d'air ou un cadre de
filtre peuvent dépasser d'une ouverture, mais les
obturateurs en plastiques DOIVENT être installés sur les
ouvertures couvertes par un conduit ou un cadre de
filtre.
Préparation à l'installation d'un filtre à air de reprise par le
fond et latérale à circulation ascendante
Tous les systèmes de conduits d'air de reprise à installer doivent être
accompagnés de filtres à air de reprise.
1.
Déterminer la position appropriée pour installer correctement la
fournaise et la brancher à la conduite d'arrivée et de reprise
existante.
2.
Pour les installations de reprise d'air latérale à circulation
ascendante, retirer l'isolant autour de l'ouverture dans le
compartiment de la soufflerie
3.
Les panneaux latéraux de la fournaise à circulation ascendante
comprennent des encoches utilisées comme guides pour
découper une ouverture d'air de reprise. Se reporter au schéma
d'encombrement et à la figure de fournaise à circulation
ascendante pour les dimensions des raccordements de conduit
des différentes fournaises.
4.
Si une bride de 1,91 cm (0,75 po) est utilisée pour fixer le conduit
d'arrivée d'air, ajouter cette mesure à la zone à découper indiquée
par les pointillés. Découper les angles en diagonale et plier vers
l'extérieur pour former des brides.
5.
Si les brides ne sont pas nécessaires et qu'un cadre de filtre est
installé, découper entre les encoches de repérage comme indiqué
dans le schéma.
6.
Le panneau inférieur de la fournaise à circulation ascendante doit
être déposé pour l'air de reprise arrière.
64
Filtres à air de reprise à circulation ascendante
Largeur de la fournaise
43,2 cm (17,5 po)
53,3 cm (21 po)
62,2 cm (24,5 po)
Remarque: Pour les modèles avec flux d'air à circulation
ascendante sur lesquels les exigences en débit d'air
dépassent 45,31 m³/min (1 600 pi³/min) - Les fournaises
nécessitent des ouvertures d'air de reprise et des filtres sur :
(1) les deux côtés; (2) un côté et en dessous; ou (3) en
dessous uniquement.

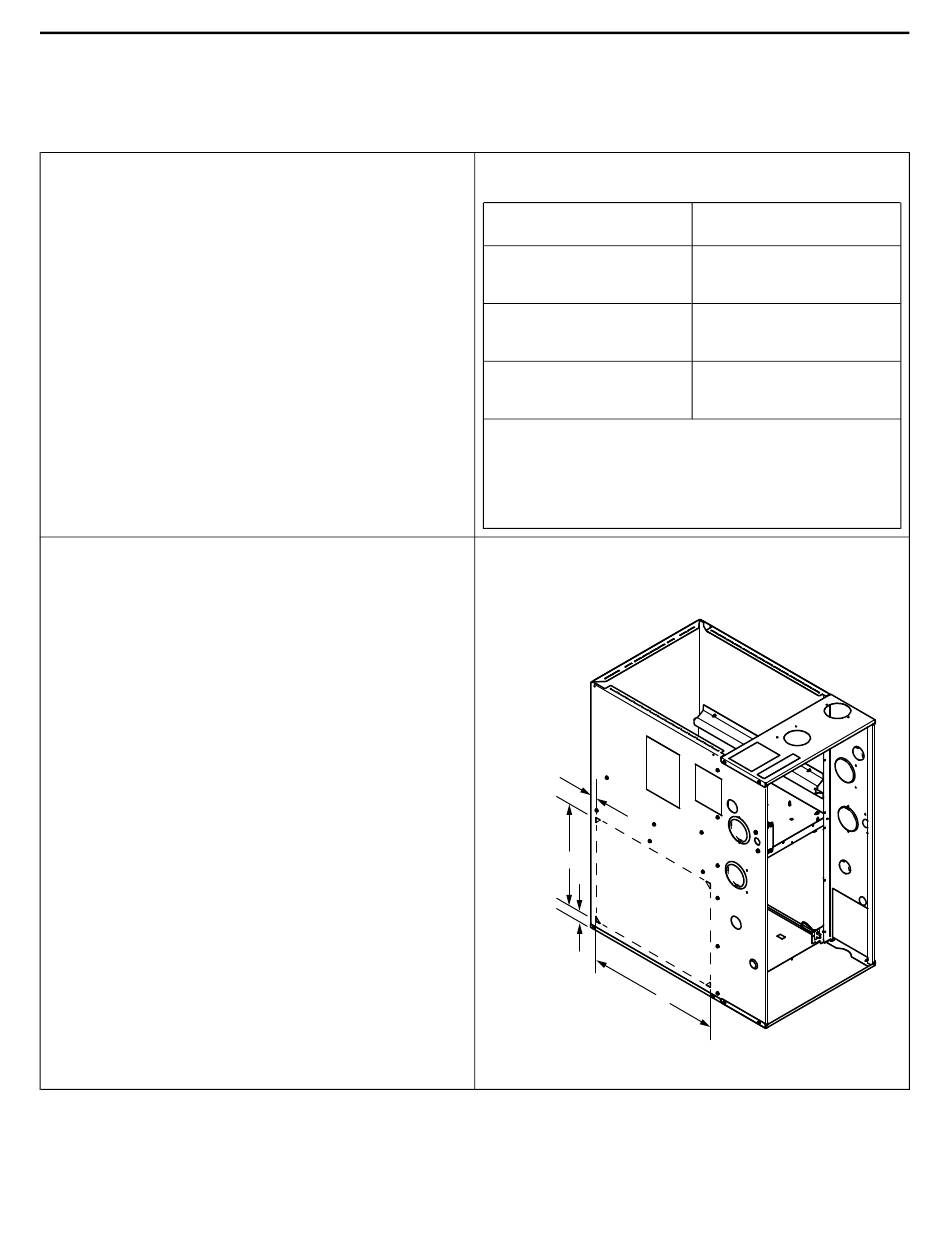

FOURNAISES À CIRCULATION
ASCENDANTE SEULEMENT
*
ENCOCHES
DE REPÉRAGE
POUR LA
*
DÉCOUPE
DE REPRISE
LATÉRALE
*
*
* VOIR LE SCHÉMA D'ENCOMBREMENT
Filtre
Qté. et dimensions
1 —
40,64 cm x 63,5 cm x 2,54 cm
(16 po x 25 po x 1 po)
1 —
50,8 cm x 63,5 cm x 2,54 cm
(20 po x 25 po x 1 po)
1 —
60,96 cm x 63,5 cm x 2,54 cm
(24 po x 25 po x 1 po)
AVANT
DE LA FOURNAISE
18-CE03D1-1E-FC
