Fournaise à circulation ascendante en
position droite à l'horizontale – Air de
combustion évacué vers le haut
L'orientation du dispositif de tirage doit être modifiée lors de
l'installation de la fournaise à circulation ascendante en position
horizontale droite avec une évacuation de l'air de combustion par le
côté gauche. Des modifications supplémentaires sont nécessaires
pour l'acheminement des tuyaux, l'emplacement du siphon pour
condensats, ainsi que les bouchons d'ouverture du dispositif de tirage
et le bouchon pour condensats.

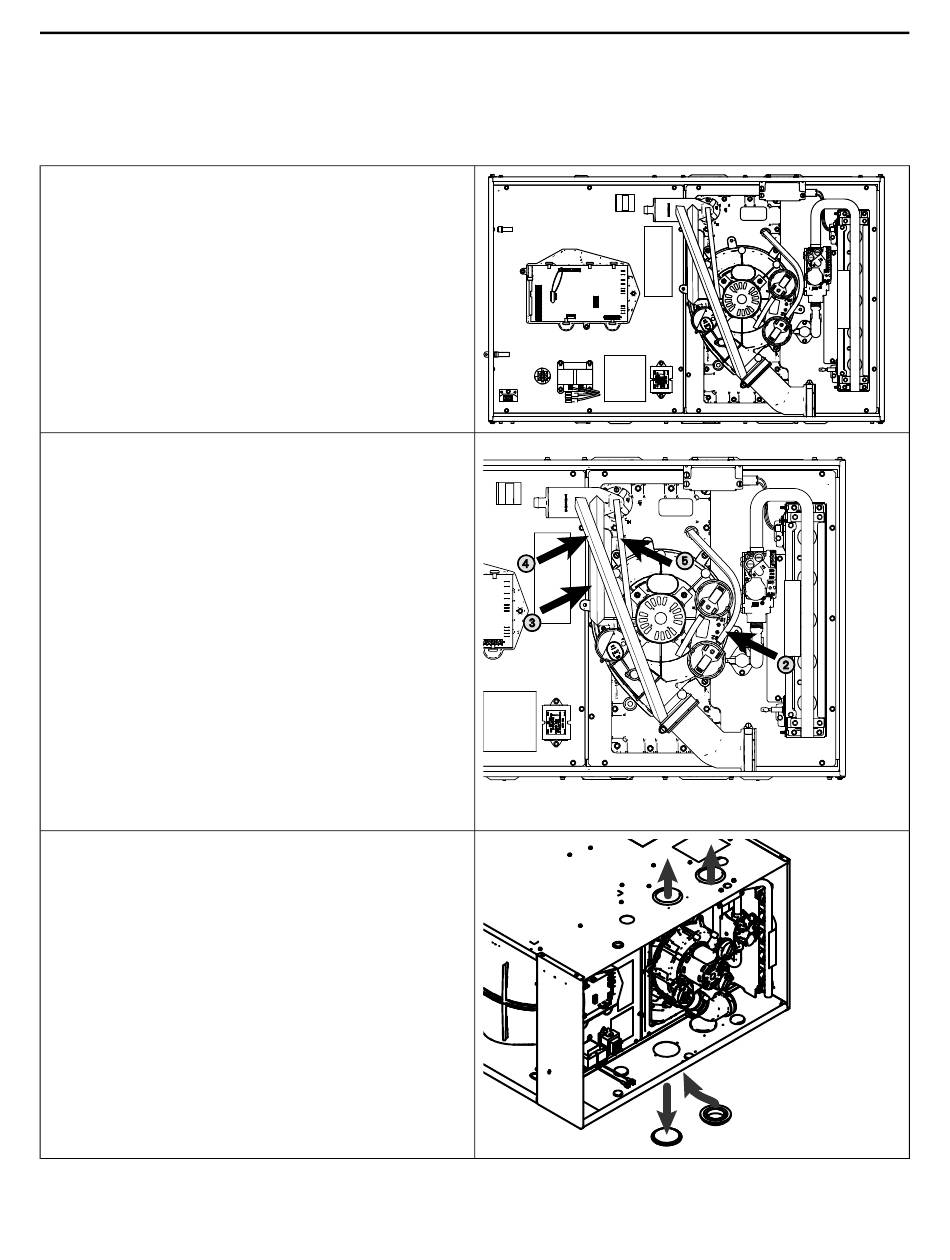

La figure à droite illustre la fournaise telle qu'elle est envoyée de
l'usine.
Suivre les étapes suivantes pour modifier la position de la fournaise à
l'horizontale droite avec une évacuation de l'air de combustion par le
côté gauche.
Avant de continuer, poser l'unité sur le dos pour faciliter la conversion.
1.
Retirer tous les tuyaux de vidange du purgeur de condensat.
Remarque: Lors du retrait des tuyaux de condensat du purgeur de
condensat, tenir le piège avec la main pour éviter que le
purgeur ne se brise. Le retrait du piège avant les tuyaux est
également une option.
2.
Retirer le tube du PS2 vers le collecteur froid.
3.
Retirer le tube de vidange du fond du boîtier du dispositif de
tirage.
4.
Retirer le tuyau de gouttière de la sortie du dispositif de tirage.
5.
Retirer le tube du pressostat de condensat.
6.
Retirer les vis qui retiennent le support du purgeur de condensat.
Le purgeur de condensat ne doit pas être retiré de son support.
Retirer l'ensemble et conserver pour une installation ultérieure.
7.
Retirer l'adaptateur situé à l'intérieur du raccordement du siphon
pour condensats sur le collecteur froid et le garder pour une
installation ultérieure.
Remarque: L'adaptateur en plastique avec des joints toriques est
situé à l'intérieur du collecteur froid fixé par le support du
siphon pour condensats. Ne pas perdre cet adaptateur. Cet
adaptateur doit être en place lors de la réinstallation du support
du siphon pour condensats.
1.
Retirer le bouchon de 7,6 cm (3 po) sur le côté droit de l'unité. À
utiliser avec le siphon pour condensats.
2.
Installer la rondelle du siphon pour condensats.
3.
Retirer deux fiches de 7,62 cm (3 po) sur le côté gauche du
caisson.
4.
Réutiliser les deux bouchons de 7,6 cm (3 po) pour fermer
hermétiquement les ouvertures par défaut de 7,6 cm (3 po) sur la
partie supérieure de l'armoire.
18-CE03D1-1E-FC
Options d'évacuation d'air de combustion de la fournaise
95
