1.
Fournaises à circulation ascendante :
Lorsque la fournaise à circulation ascendante est installée dans
une application à évacuation horizontale sur la gauche ou sur la
droite et qu'un conduit de reprise d'air est fixé sur le dessus, ne
pas installer de filtre dans la conduite de reprise d'air directement
au-dessus de la fournaise. Installer le filtre dans un endroit
éloigné.
Lorsqu'une fournaise à circulation ascendante est installée dans
une application horizontale sur la gauche ou sur la droite et qu'un
conduit de reprise couplé (d'une longueur inférieure à 91,4 cm ou
36 po) est fixé au fond de la fournaise, comme illustré ci-dessus,
fixer solidement un treillis métallique de protection de 1,3 cm
(0,5 po) sur la face intérieure inférieure de la grille du filtre afin
d'éviter les blessures induites par les pièces mobiles au
niveau de l'ouverture pour la reprise pendant le
remplacement du filtre.
Un conduit de retour monobloc (moins de 91,4 cm ou 36 po)
(filtre directement sous le côté inférieur du retour) n'est pas
recommandé en raison du bruit.
2.
Raccorder le conduit à la fournaise. Voir le schéma
d'encombrement pour les dimensions et l'emplacement des
conduits de reprise et d'alimentation.
Des raccords de conduits flexibles sont recommandés pour
connecter les conduits d'alimentation et d'air de reprise à la
fournaise.
Si seule la partie avant de la fournaise est accessible, il est
recommandé de retirer le plénum de distribution et le plénum
d'air de reprise.
3.
Lors du remplacement d'une fournaise, les anciens conduits
doivent être nettoyés. Des chiffons légers doivent être placés sur
les registres et le ventilateur de la fournaise mis en marche
pendant 10 minutes. Ne pas oublier de retirer les chiffons avant
de démarrer la fournaise.
4.
L'installation horizontale de la fournaise à circulation
ascendante nécessite une section de filtre externe. Des
trousses de filtres sont disponibles pour les installations
horizontales.
FILTRES À AIR DE REPRISE POUR LA FOURNAISE À
CIRCULATION ASCENDANTE EN CONFIGURATION
HORIZONTALE
Quand la fournaise à circulation ascendante est installée dans une
configuration horizontale, les filtres à air de reprise doivent être mis
en place à l'extérieur du caisson de la fournaise. Des grilles de filtre
distantes peuvent être utilisées pour la commodité de l'utilisateur ou
des filtres peuvent être installés sur les conduits en amont de la
fournaise.
INSTALLATIONS TYPES DE FILTRE À AIR DE REPRISE SUR
FOURNAISE À CIRCULATION DESCENDANTE
Les filtres ne sont pas fournis de manière standard pour ces fournaises
à circulation descendante. Les dimensions du filtre dépendent du type
de filtre et des exigences autorisés en matière de débit d'air. Les filtres
doivent être installés à l'extérieur de l'unité.
18-CE03D1-1E-FC
Instructions générales pour l'installation des fournaises

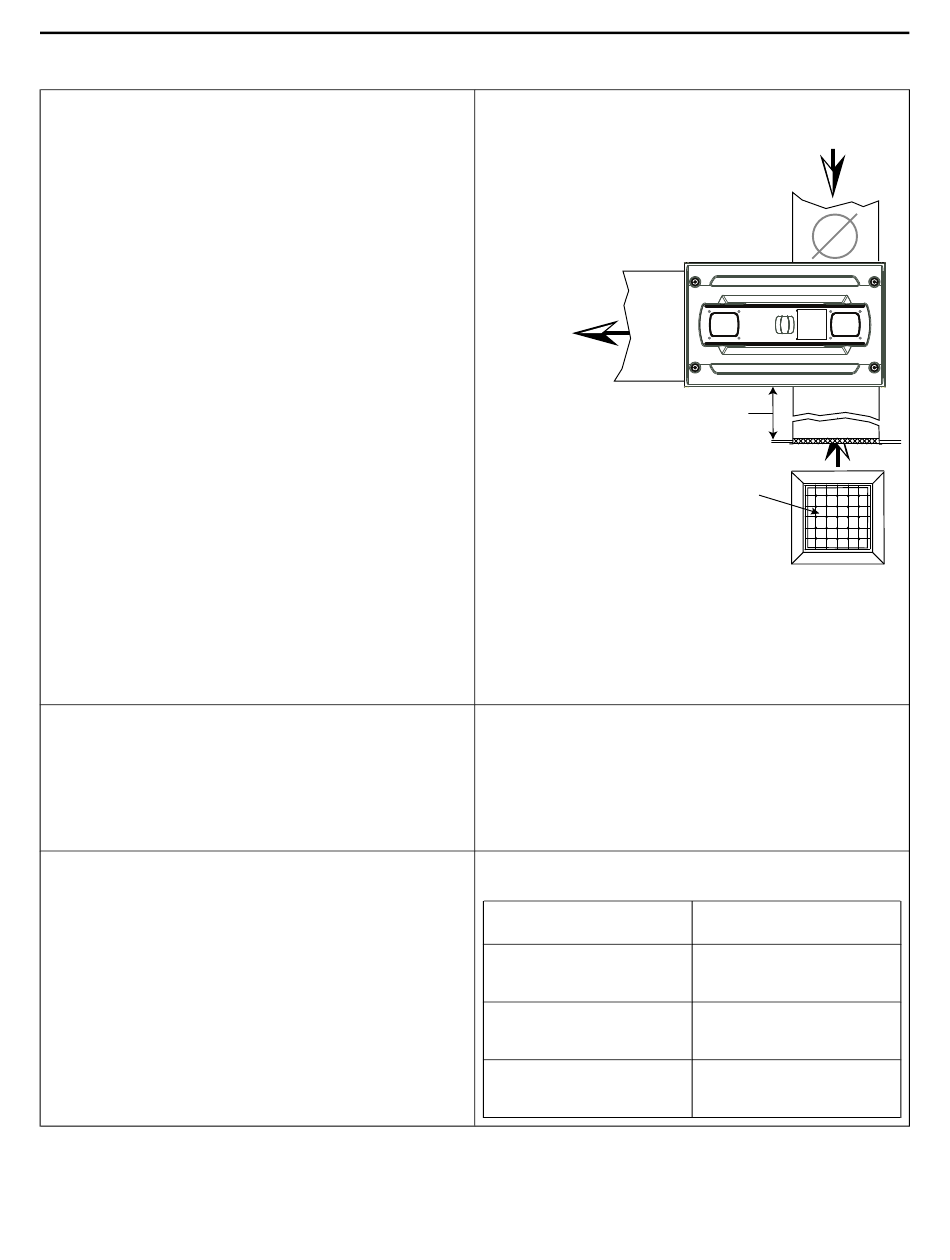

Figure 1. Fournaise à circulation ascendante horizontale avec reprise
UN CONDUIT DE RETOUR MONOBLOC
(MOINS DE 91,44 CM [36 PO]) (FILTRE DIRECTEMENT
SOUS LE CÔTÉ INFÉRIEUR DU RETOUR) N'EST PAS
RECOMMANDÉ EN RAISON DU BRUIT. EN CAS
D'UTILISATION, FIXER CORRECTEMENT UN ÉCRAN
DE PROTECTION EN MAILLES MÉTALLIQUES DE
1,27 CM (0,5 PO) EN BAS DE LA GRILLE DE FILTRAGE.
Filtres à air de reprise à circulation descendante
Largeur de la fournaise
43,2 cm (17,5 po)
53,3 cm (21 po)
62,2 cm (24,5 po)
latérale
MOINS DE 91,44 CM (36 PO)
Filtre
Qté. et dimensions
2 —
35,56 cm x 50,8 cm x 2,54 cm
(14 po x 20 po x 1 po)
2 —
40,64 cm x 50,8 cm x 2,54 cm
(16 po x 20 po x 1 po)
2 —
40,64 cm x 50,8 cm x 2,54 cm
(16 po x 20 po x 1 po)
FILTRE
65
