APPLICATIONS HORIZONTALES
Modèles à circulation ascendante en configuration horizontale
Il est toujours recommandé d'installer le bac de drainage auxiliaire
sous un évaporateur et/ou une fournaise à gaz à 90 % installée
horizontalement. Relier le bac de purge auxiliaire à une conduite de
purge distincte (aucun siphon d'évacuation n'est requis sur cette
conduite).
Les raccordements doivent être effectués vers une VIDANGE
OUVERTE/VENTILÉE. La vidange extérieure de la fournaise et du
condensat du serpentin est autorisée si les codes locaux le
permettent. Il convient d'empêcher les vidanges de geler ou de
provoquer des conditions glissantes à l'origine de blessures. Une
vidange excessive du condensat peut saturer le sol et endommager
les plantes.
Remarque: Utiliser des raccords et des tuyaux en PVC ou PVC-C de
1,27 cm (0,5 po) minimum pour les raccordements de purge
(raccords, tuyaux et colle à solvant non fournis).
Remarque: L'utilisation d'une pompe de condensat anticorrosion est
obligatoire si un système de purge spécifique requiert une
pompe.
Important : Le système de vidange du condensat doit être installé de
sorte d'éviter le gel du conduit de vidange du condensat
l'hiver. Le condensat gelé obstrue les tuyaux, conduisant
à l'arrêt de la fournaise. Si le conduit de vidange ne peut
pas être installé dans un espace chauffé, un ruban
thermique UL doit être appliqué pour éviter le gel
(conformément aux instructions du fabricant). Le ruban
thermique doit être d'une valeur de 5 ou 6 W pour 30 cm
(1 pi) à 120 volts. Le ruban thermique doit être contrôlé
par autorégulation (de préférence) ou à l'aide d'un
thermostat.
Afin d'éviter que les condensats du conditionnement d'air ne soient
renvoyés vers les fournaises, suivre ces instructions relatives à
l'évacuation des condensats.
Remarque: 1. L'extrémité du tuyau vertical de trop-plein doit se
trouver au même niveau que le bas du siphon pour condensats
ou légèrement en dessous.
Remarque: 2. L'eau provenant du tuyau de trop-plein doit s'écouler
dans le bac de récupération d'urgence.
Remarque: 3. L'utilisation du tuyau de vidange secondaire est
recommandée. L'extrémité de ce tuyau doit se situer au-
dessus du bac de récupération d'urgence.
Remarque: 4. Bac de récupération d'urgence.
18-CE03D1-1E-FC

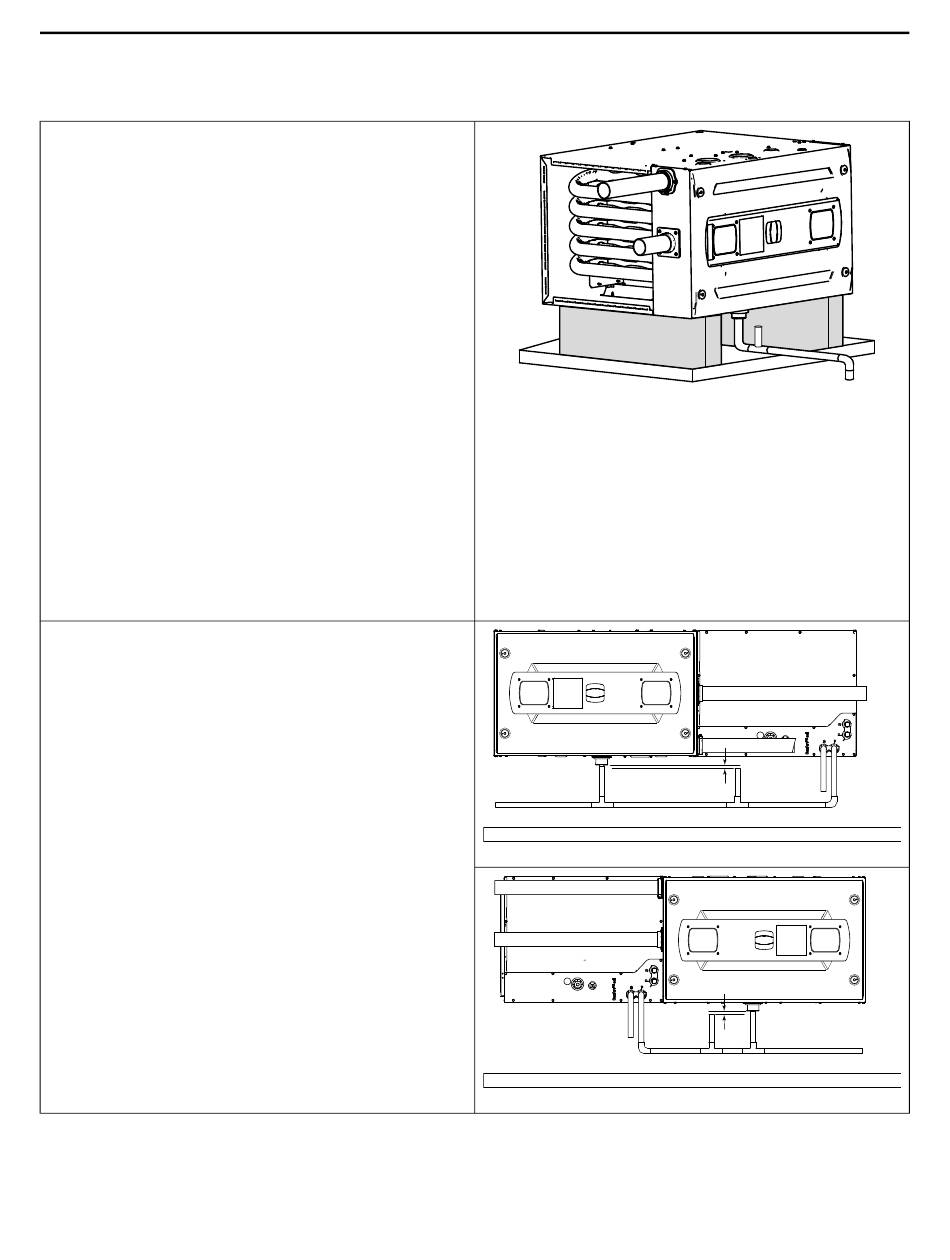

Instructions sur l'évacuation des condensats
LA FOURNAISE DOIT DISPOSER DE SUPPORTS AUX
QUATRE COINS. BAYHANG - TROUSSE DE SUPPORTS
D'ACCROCHAGE HORIZONTAL EN OPTION
Remarque : l'extrémité du tuyau vertical de trop-plein doit se trouver au même niveau que
le bas du siphon pour condensats ou légèrement en dessous.
Remarque : l'eau provenant du tuyau de trop-plein doit s'écouler dans le bac de
récupération d'urgence.
4
Configuration horizontale droite
3
4
Configuration horizontale gauche
VERS UN SYSTÈME
AGRÉÉ DE VIDANGE
OUVERTE/VENTILÉE
12
3
12
75
