Instructions générales pour l'installation des fournaises
Les sections suivantes donnent les instructions
générales pour l'installation des fournaises à gaz.
Remarque: Utiliser une clé Allen 0,79 cm (0,31 po) pour faire tourner
les quatre verrous du panneau avant d'un quart de tour.

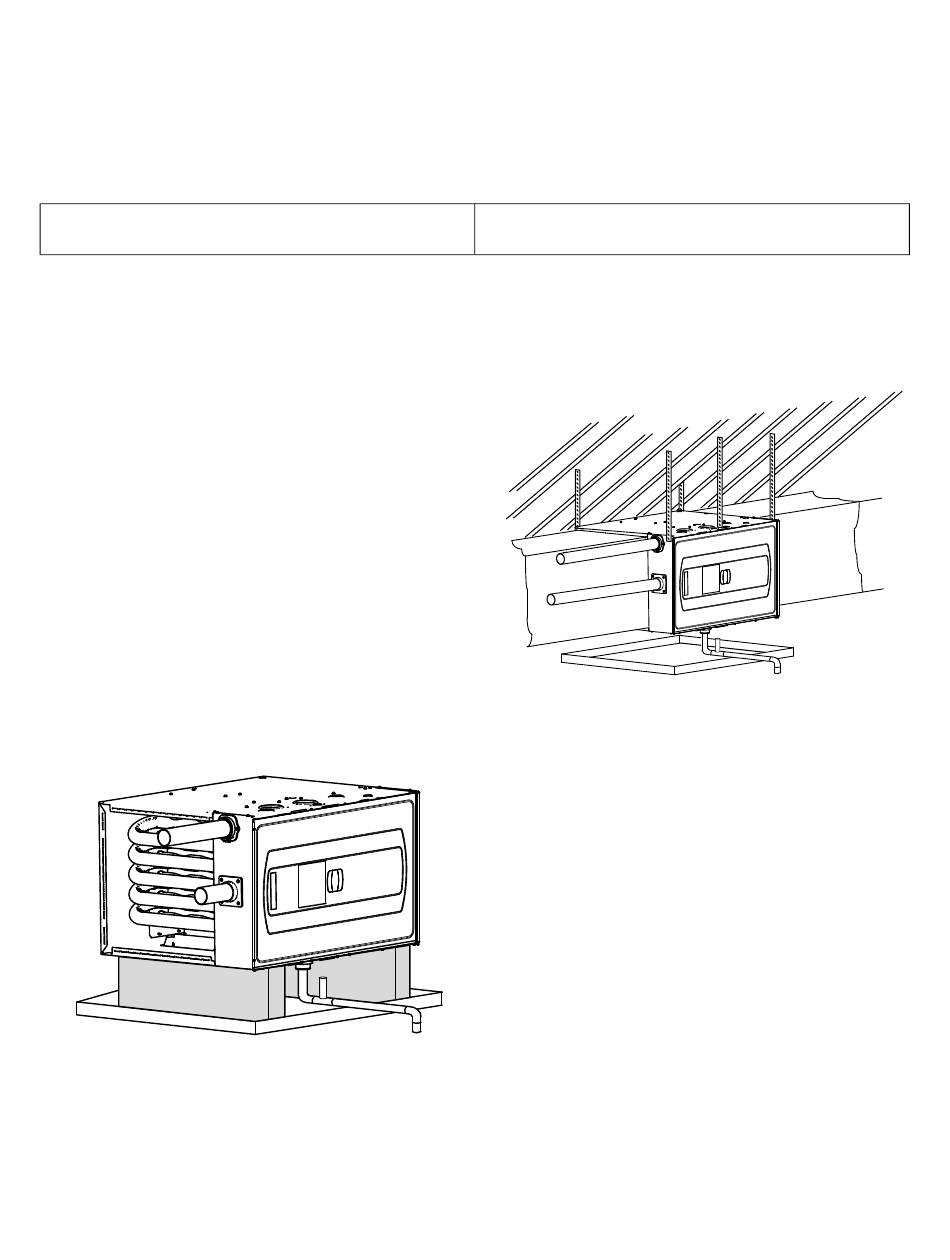

Installation à l'horizontale dans
un grenier ou un vide sanitaire
La fournaise à condensation à circulation ascendante
de la série S peut être installée dans un grenier ou un
vide sanitaire en position horizontale gauche ou droite
en fonction de la direction du débit d'air nécessaire.
L'installation à l'horizontale de la fournaise dans un
grenier doit être faite sur une plate-forme de service
suffisamment grande pour offrir des dégagements
adéquats sur tous les côtés et un accès pour l'entretien
à l'avant de la fournaise. Consulter
Emplacements et dégagements," p.
conduites est uniquement autorisé entre des conduites
formées par des intersections en haut et des deux côtés
du caisson de la fournaise et des poutrelles, des
poteaux ou de la charpente.
La fournaise peut être placée à l'horizontale dans un
vide sanitaire sur une assise ou autre matériau non
combustible qui surélève l'appareil pour le protéger
suffisamment de l'humidité.
La fournaise doit être soutenue aux deux extrémités et
au milieu quand elle est installée horizontalement. La
fournaise doit également être surélevée d'environ
15 cm (6 po) pour que la vidange de condensats puisse
sortir du caisson en position horizontale.
LA FOURNAISE DOIT DISPOSER DE SUPPORTS AUX
QUATRE COINS. BAYHANG - TROUSSE DE SUPPORTS
D'ACCROCHAGE HORIZONTAL EN OPTION
Remarque : l'extrémité du tuyau vertical de trop-plein doit se trouver au même
niveau que le bas du siphon pour condensats ou légèrement en dessous.
Remarque : l'eau provenant du tuyau de trop-plein doit s'écouler dans le bac
de récupération d'urgence.
20
"la section
13. Un raccord de
VERS UN SYSTÈME
AGRÉÉ DE VIDANGE
OUVERTE/VENTILÉE
Démontage du panneau de la
fournaise de la Série S
Installation en suspension horizontale à l'aide de
lanières
Il est possible de suspendre la fournaise à l'aide de
lanières. La fournaise doit être soutenue aux deux
extrémités et avoir un support central supplémentaire à
l'avant.
18-CE03D1-1E-FC
