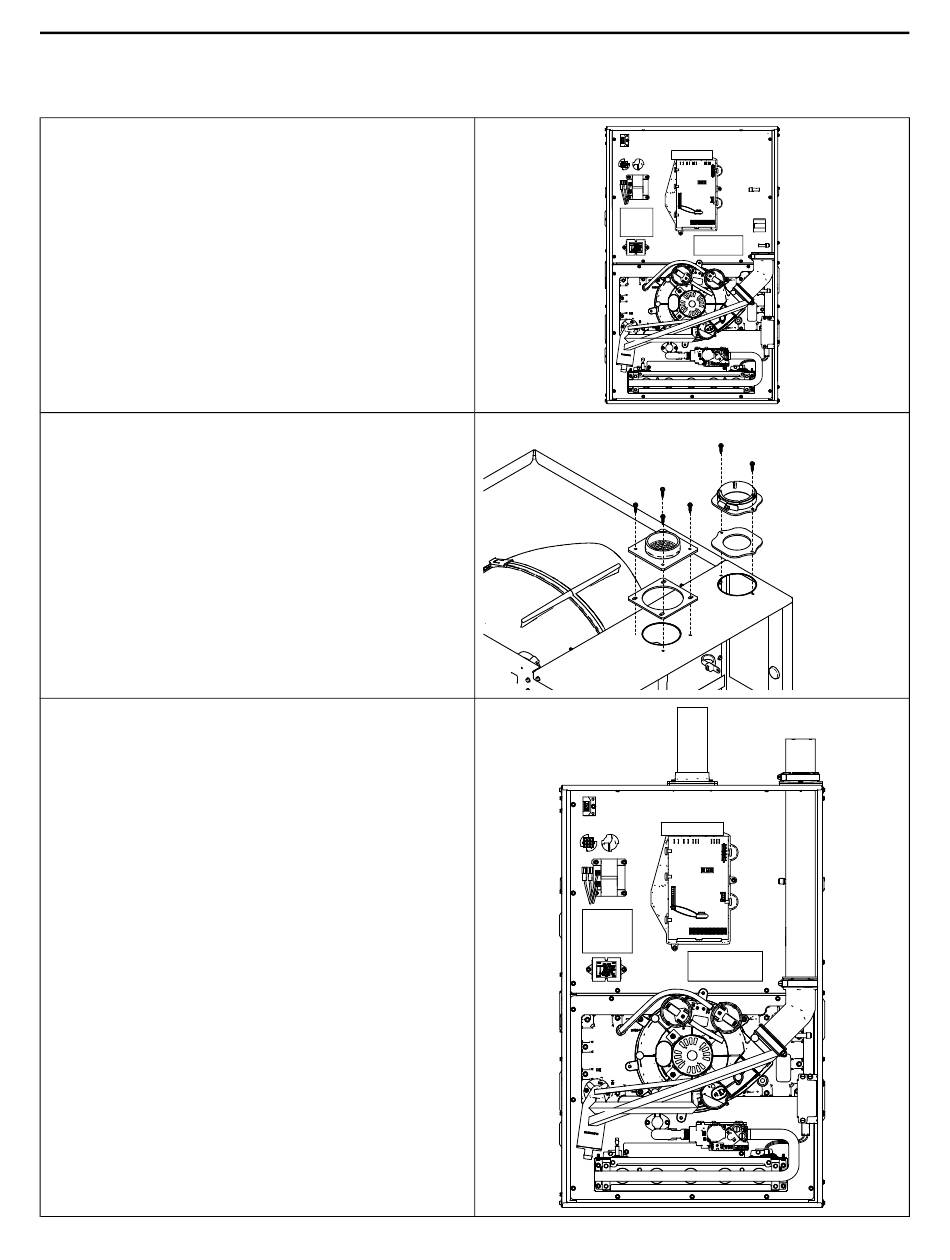

Options d'évacuation d'air de combustion de la fournaise
Fournaise à circulation descendante – Air de combustion évacué vers le haut
Le dispositif de tirage ne doit pas être modifié lors de l'installation de
la fournaise à circulation descendante avec une évacuation de l'air de
combustion par le haut.
Important : Couper le tube du pressostat de condensat si nécessaire
afin de garantir l'absence de tout affaissement ou siphon.
1.
Fixer le joint d'évacuation à la sortie de ventilation.
2.
Installer la sortie d'évacuation sur le dessus du caisson à l'aide
des 2 vis fournies dans le pack.
3.
Installer le joint d'entrée d'évacuation et de sortie d'évacuation à
l'aide des 4 vis fournies dans le pack.
1.
Faire glisser le tuyau en PVC dans l'adaptateur de sortie
d'évacuation et insérer dans la sortie du dispositif de tirage.
2.
Tourner pour s'assurer que le PVC est complètement inséré.
3.
Serrer les deux pinces.
4.
Installer le tuyau en PVC d'entrée d'air de combustion.
Remarque: L'adaptateur d'évacuation est utilisé pour réduire la
tension par rapport au poids de l'évacuation. La pince doit être
serrée une fois le raccordement interne effectué.
Remarque: Au besoin, passer à une ventilation plus importante à
moins de 0,60 m (2 pi) du caisson. CPL00938 – un raccord
décalé de 5,1 × 7,6 cm (2 × 3 po) peut être utilisé et est fourni
avec les fournaises de 35,2 KW (120 000 BTU/heure). Les
applications canadiennes peuvent utiliser BAYREDUCE pour
répondre aux exigences de la norme ULC-S636.
