Applications verticales
APPLICATIONS VERTICALES

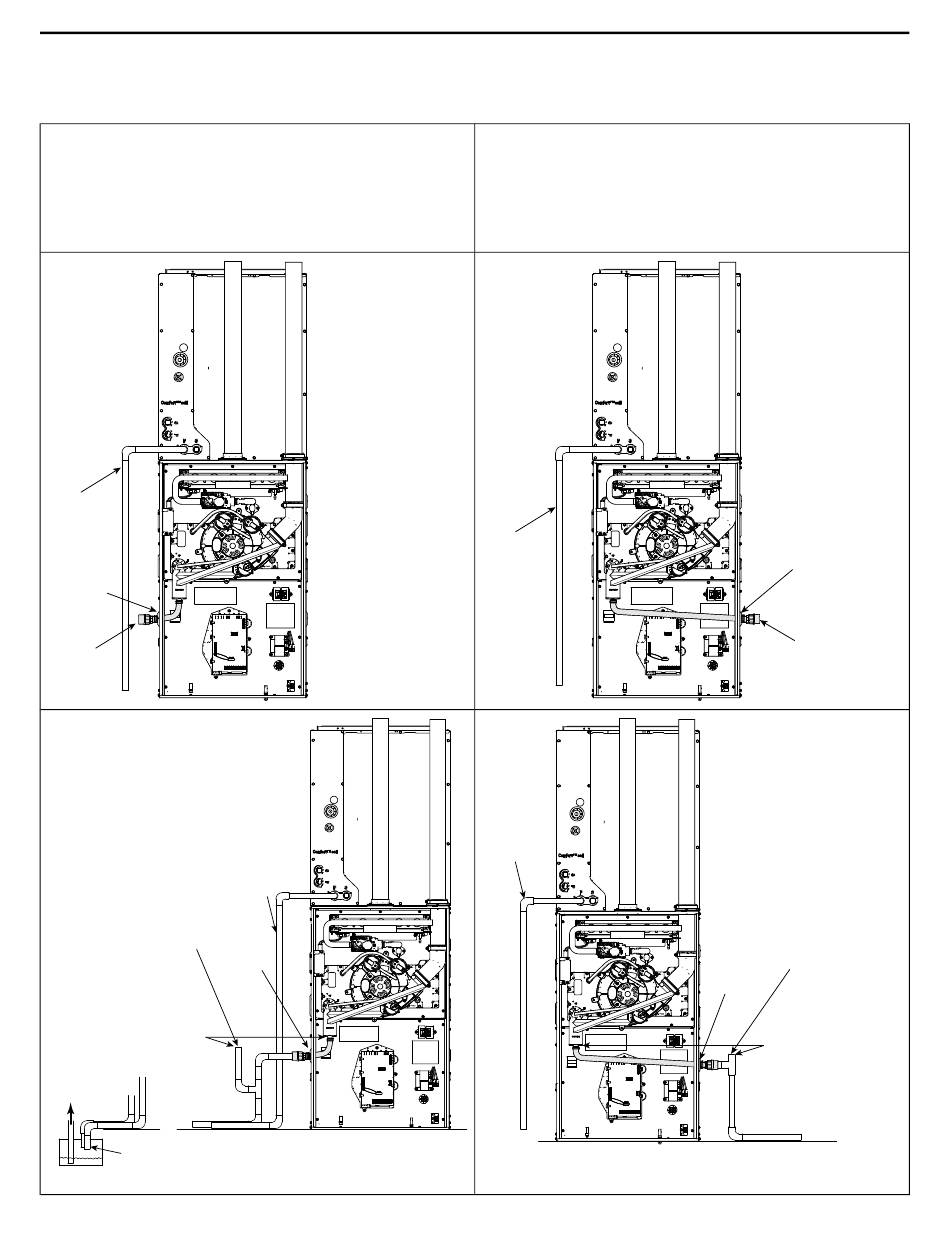

Fournaise à circulation ascendante
Retirer le bouchon du panneau latéral à l'emplacement de sortie de
condensat.
Installer la rondelle pour le tube à condensat dans le panneau latéral.
Installer les tuyaux de raccordement entre le siphon d'évacuation et la
paroi latérale de l'unité et couper tout tuyau en excès pour éviter les
déformations.
VIDANGE
PRIMAIRE DU
SERPENTIN
PASSE-FIL DE
CONDENSAT
VIDANGE DU
CÔTÉ GAUCHE
VIDANGE DU
CÔTÉ GAUCHE
SI LA FOURNAISE EST
INSTALLÉE AU-DESSUS D'UN
PLAFOND FINI, LA COLONNE
DE VENTILATION DE VIDANGE
PRIMAIRE DOIT ÊTRE
INSTALLÉE DE FAÇON À CE
QUE L'OUVERTURE DE LA
PASSE-FIL DE
COLONNE DE VENTILATION
CONDENSAT
DÉBOUCHE DANS UN BAC DE
RÉCUPÉRATION AUXILIAIRE
POUR NE PAS ENDOMMAGER
LE PLAFOND FINI AU-DESSOUS.
L'EXTRÉMITÉ DE LA COLONNE
DE VENTILATION DE VIDANGE
PRIMAIRE DOIT SE SITUER
AU-DESSOUS DU BAS DU
SIPHON POUR CONDENSATS
OU
CONDENSATS ACHEMINÉS VERS
UNE VIDANGE VENTILÉE OUVERTE
LE TUYAU DE CONDENSATS
NE DOIT PAS SE TROUVER SOUS LA SURFACE DE L'EAU
POMPE À CONDENSATS
18-CE03D1-1E-FC
VIDANGE PRIMAIRE
DU SERPENTIN
Instructions sur l'évacuation des condensats
Remarque: Pour simplifier l'installation, retirer la pince à ressort de
l'extrémité de la conduite de condensat et passer à travers la
rondelle.
Important : Un fonctionnement approprié nécessite l'installation
d'une rondelle pour le tube à condensat.
VIDANGE
PRIMAIRE DU
SERPENTIN
VIDANGE
PRIMAIRE DU
SERPENTIN
PASSE-FIL DE
CONDENSAT
VIDANGE DU
CÔTÉ GAUCHE
VIDANGE DU
CÔTÉ DROIT
SI LA FOURNAISE EST INSTALLÉE
AU-DESSUS D'UN PLAFOND FINI,
LA COLONNE DE VENTILATION DE
VIDANGE PRIMAIRE DOIT ÊTRE
INSTALLÉE DE FAÇON À CE QUE
L'OUVERTURE DE LA COLONNE DE
VENTILATION DÉBOUCHE DANS UN
BAC DE RÉCUPÉRATION AUXILIAIRE
POUR NE PAS ENDOMMAGER LE
PLAFOND FINI AU-DESSOUS.
PASSE-FIL DE
CONDENSAT
L'EXTRÉMITÉ DE LA
COLONNE DE VENTILATION
DE VIDANGE PRIMAIRE DOIT
SE SITUER AU-DESSOUS DU
BAS DU SIPHON POUR
CONDENSATS
CONDENSATS ACHEMINÉS VERS
UNE VIDANGE VENTILÉE OUVERTE
OU UNE POMPE À CONDENSATS
71
