Esktmo
Manuel de l'operateur
Quickflip Tr" 2(69167) et Quickflip "' 3(69168) Les Abris pour la troche Sur Glace

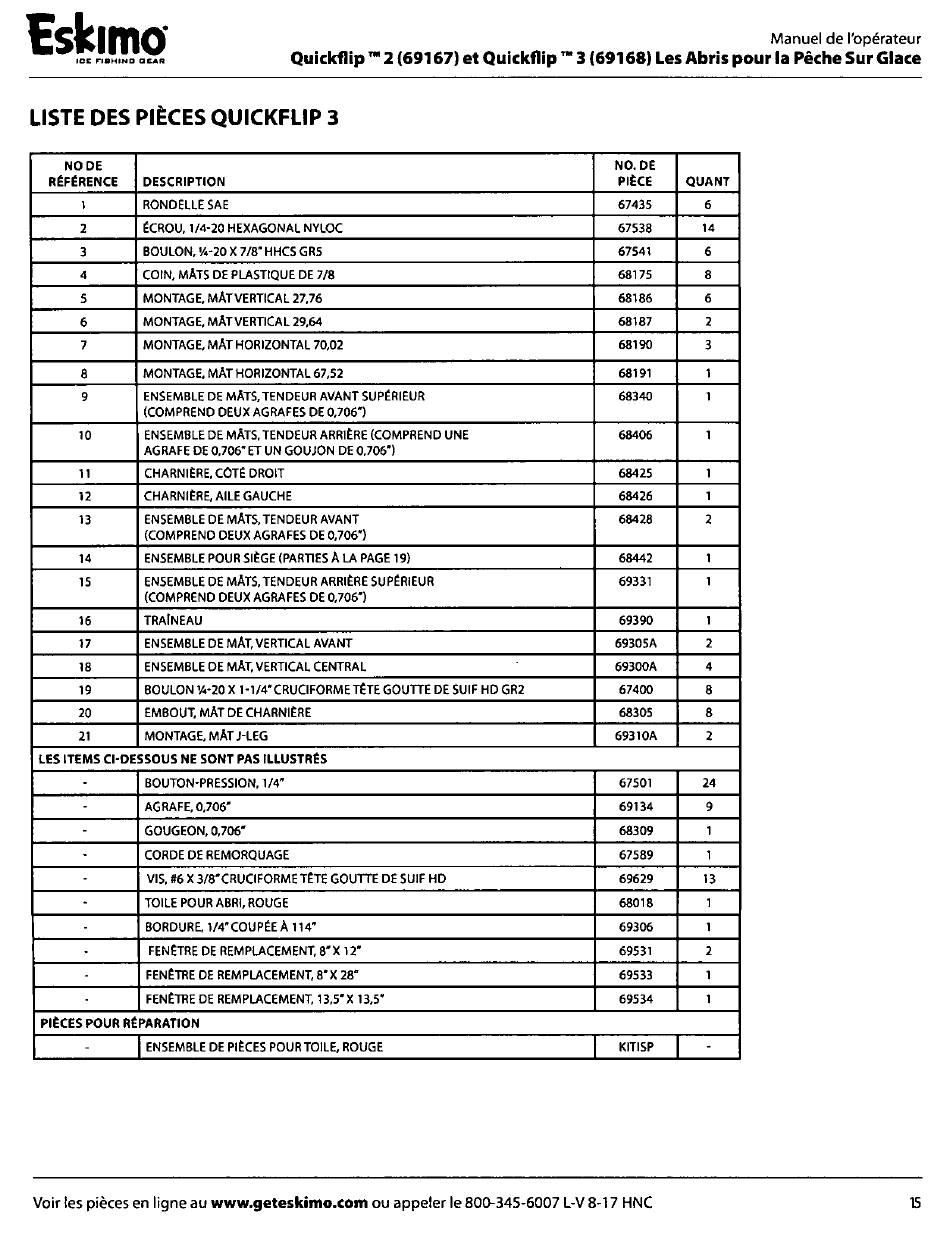

LISTE DES PIECES QUICKFLIP 3
NO DE
REFERENCE
DESCRIPTION
NO. DE
PIECE QUART
1 RONDELLE SAE 67435 6
2 ECROU, 1/4-20 HEXAGONAL NYLOC 67538 14
3
BOULON, 1/4-20 X 7/8" HHCS GR5
67541 6
4 COIN, MATS DE PLASTIQUE DE 7/8 68175 8
5 MONTAGE, MATVERTICAL 27,76
68186 6
6 MONTAGE, MAT VERTICAL 29,64 68187 2
7 MONTAGE, MAT HORIZONTAL 70,02
68190 3
8
MONTAGE, MAT HORIZONTAL 67,52 68191 1
9
ENSEMBLE DE MATS, TENDEUR AVANT SUPERIEUR
(COMPREND DEUX AGRAFES DE 0,706')
68340 1
10 ENSEMBLE DE MATS, TENDEUR ARRIERE (COMPREND UNE
AGRAFE DE 0,706" ET UN GOUJON DE 0,706')
68406 1
11 CHARNIERE, COTE DROIT 68425 1
12 CHARNIERE, AILE GAUCHE 68426
1
13 ENSEMBLE DE MATS, TENDEUR AVANT
(COMPREND DEUX AGRAFES DE 0,7061
68428 2
14 ENSEMBLE POUR SIEGE (PARTIES A LA PAGE 19) 68442 1
15 ENSEMBLE IX MATS, TENDEUR ARRIERE SU PERIEUR
(COMPREND DEUX AGRAFES DE 0,7061
69331 1
16 TRAINEAU 69390 1
17 ENSEMBLE DE MAT, VERTICAL AVANT 69305A 2
18 ENSEMBLE DE MAT, VERTICAL CENTRAL
69300A 4
19 BOULON Y.-20 X 1-1/4" CRUCIFORME TETE GOUTTE DE SUIF HD GR2
67400 8
20
EMBOUT, MAT DE CHARNIERE 68305 8
21 MONTAGE, MATJ-LEG 69310A 2
LES ITEMS CI-DESSOUS NE SONT PAS ILLUSTRES
BOUTON-PRESSION, 1/4" 67501 24
AGRAFE, 0,706" 69134 9
GOUGEON, 0,706' 68309
1
CORDE DE REMORQUAGE 67589 1
VIS, K6 X 3/8"CRUCIFORME TETE GOUTTE DE SUIF HD 69629 13
TOILE POUR ABRI, ROUGE 68018
1
BORDURE, 1/4"COUPEE A 114' 69306 1
-
FENETRE DE REMPLACEMENT, 8"X 12"
69531
2
FENETRE DE REMPLACEMENT, 8'X 28' 69533 1
FENETRE IX REMPLACEMENT, 13,5"X 13,5" 69534
1
PIECES POUR REPARATION
ENSEMBLE DE PIECES POUR TOILE, ROUGE KITISP
Voir les pieces en ligne au www.geteskimo.com ou appeler le 800-345-6007 L-V 8-17 HNC
15
