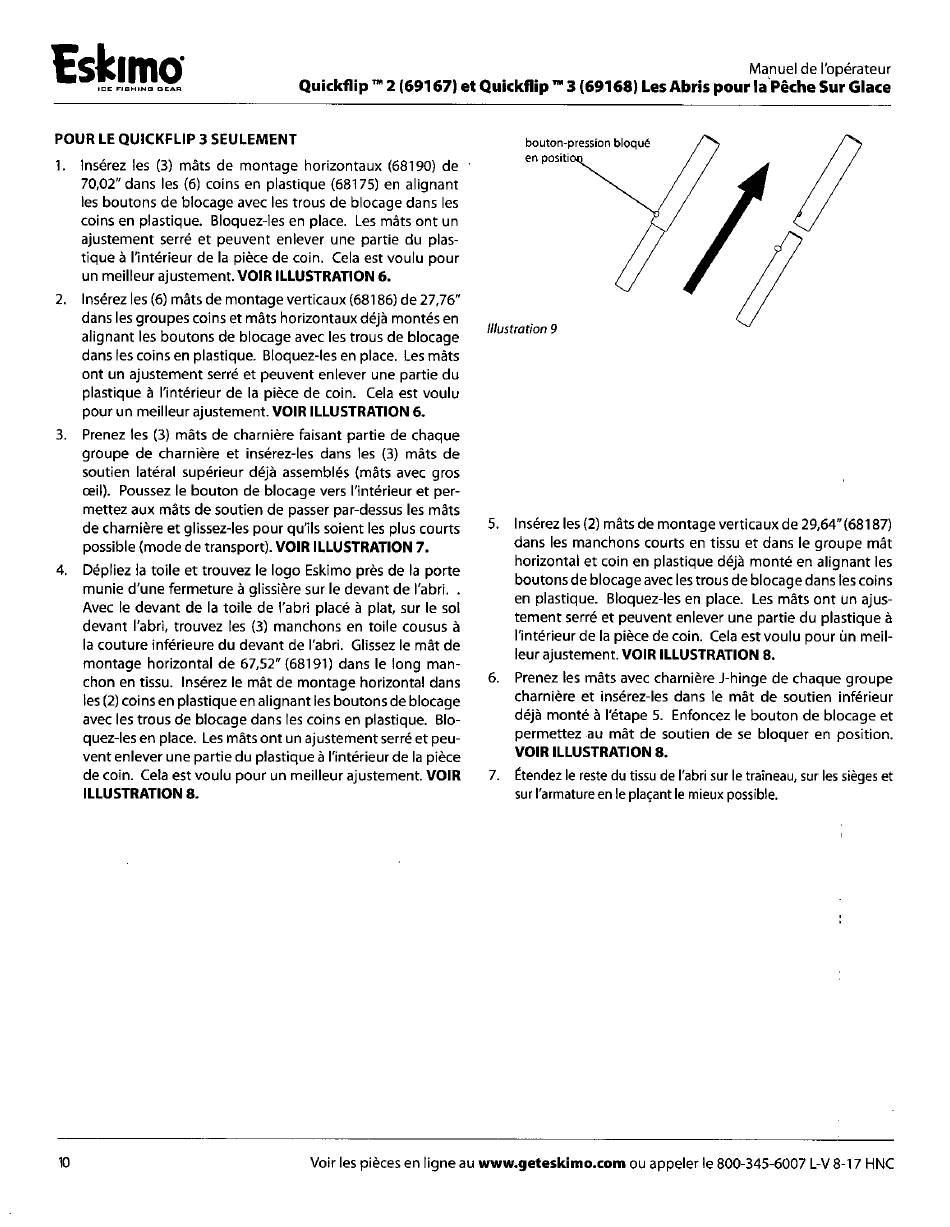

Eskimo QuickFlip 2 Manuel De L'opérateur page 30

bouton-pression bloque
en positi
Illustration 9
EsCEfl kimo
Manuel de l'operateur
Quickflip T"" 2(69167) et Quickflip TM 3(69168) Les Abris pour la Peche Sur Glace
POUR LE QUICKF LIP 3 SEULEMENT
Inserez les (3) mats de montage horizontaux (68190) de
70,02" dans les (6) coins en plastique (68175) en alignant
les boutons de blocage avec les trous de blocage dans les
coins en plastique. Bloquez-les en place. Les mats ont un
ajustement serre et peuvent enlever une partie du plas-
tique a l'interieur de la piece de coin. Cela est voulu pour
un meilleur ajustement. VOIR ILLUSTRATION 6.
Insdrez les (6) mats de montage verticaux (68186) de 27,76"
dans les groupes coins et mats horizontaux dela montes en
alignant les boutons de blocage avec les trous de blocage
dans les coins en plastique. Bloquez-les en place. Les mats
ont un ajustement serre et peuvent enlever une partie du
plastique a l'interieur de la piece de coin. Cela est voulu
pour un meilleur ajustement. VOIR ILLUSTRATION 6.
Prenez les (3) mats de charniere faisant partie de chaque
groupe de charniere et inserez-les dans les (3) mats de
soutien lateral superieur déjà assembles (mats avec gros
ceil). Poussez le bouton de blocage vers l'interieur et per-
mettez aux mats de soutien de passer par-dessus les mats
de charniere et glissez-les pour qu'ils soient les plus courts
possible (mode de transport). VOIR ILLUSTRATION 7.
Depliez la toile et trouvez le logo Eskimo pres de la porte
munie d'une fermeture h glissiere sur le devant de l'abri. .
Avec le devant de la toile de l'abri place a plat, sur le sol
devant l'abri, trouvez les (3) manchons en toile cousus a
la couture inferieure du devant de l'abri. Glissez le mat de
montage horizontal de 67,52" (68191) dans le long man-
chon en tissu. Inserez le mat de montage horizontal dans
les (2) coins en plastique en alignant les boutons de blocage
avec les trous de blocage dans les coins en plastique. Blo-
quez-les en place. Les mats ont un ajustement serre et peu-
vent enlever une partie du plastique a l'interieur de la piece
de coin. Cela est voulu pour un meilleur ajustement. VOIR
ILLUSTRATION 8.
Inserez les (2) mats de montage verticaux de 29,64" (68187)
dans les manchons courts en tissu et dans le groupe mat
horizontal et coin en plastique déjà monte en alignant les
boutons de blocage avec les trous de blocage dans les coins
en plastique. Bloquez-les en place. Les mats ont on ajus-
tement serre et peuvent enlever une partie du plastique a
l'interieur de la piece de coin. Cela est voulu pour an meil-
leur ajustement. VOIR ILLUSTRATION 8.
Prenez les mats avec charniere J-hinge de chaque groupe
charniere et inserez-les dans le mat de soutien inferieur
dela monte a l'etape 5. Enfoncez le bouton de blocage et
permettez au mat de soutien de se bloquer en position.
VOIR ILLUSTRATION 8.
Etendez le reste du tissu de l'abri sur le traineau, sur les sieges et
sur l'armature en le placant le mieux possible.
Voir les pieces en ligne au www.geteskimo.com ou appeler le 800-345-6007 L-V 8-17 HNC 10
