toutes les rondelles sont de 1/4"
tube arriere pour la base
(1) boulon de
1/4"x2"
table
(2) boulons de 1/4"x 2-3/4"
(4) boulons de 1/4"x 1-3/4"
posez l'entretoise de tube
Support de montage
pour le siege
...------------ Tube d'armature avant
tous les ecrous sont de 1/4"
Tube de support ur le
siege

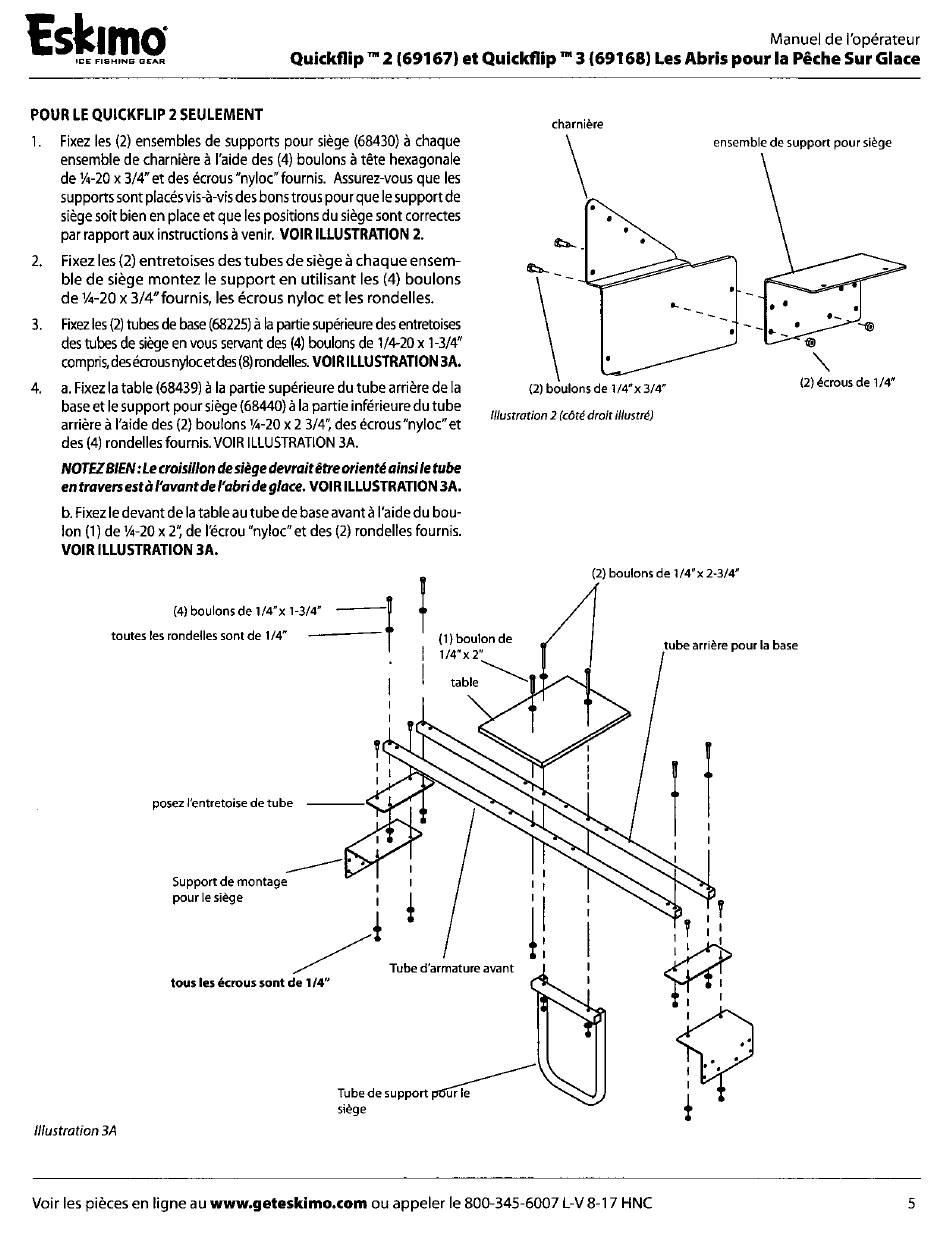

Illustration 3A
charniere
(2) boulons de 1/4"x 3/4"
(2) ecrous de 1/4"
ensemble de support pour siege
Illustration 2 (cOla droit
Eskim
o
I
CE
FISHING
Manuel de l'operateur
Quickflip "" 2(69167) et Quickflip
TM
3(69168) Les Abris pour la Peche Sur Glace
POUR LE QUICKFLIP 2 SEULEMENT
Fixez les (2) ensembles de supports pour siege (68430) a chaque
ensemble de charniere a faide des (4) boulons a tete hexagonale
de 1/4 -20 x 3/4" et des kraus "nyloc" fournis. Assurez-vous que les
supports sont places vis-a-vis des bons trous pour que le support de
siege soit bien en place et que les positions du siege sont correctes
par rapport aux instructions a vett. VOIR ILLUSTRATION 2.
Fixez les (2) entretoises des tubes de siege a chaque ensem-
ble de siege montez le support en utilisant les (4) boulons
de 1 A-20 x 3/4" fournis, les ecrous nyloc et les rondelles.
Fixez les (2) tubes de base (68225)a Ia partie superieure des entretoises
des tubes de siege en vous servant des (4) boulons de 1/420 x 1-3/4"
compris, desecrousnylocetdes (8) rondelles. VOIRILLUSTRATION3A.
a. Fixez la table (68439) a la partie superieure du tube arriere de la
base et le support pour siege (68440)a la partie inferieure du tube
arriere a l'aide des (2) boulons 1420 x 2 3/4", des ecrous "nyloc" et
des (4) rondelles fournis.VOIR ILLUSTRATION 3A.
NOTEZBIEN:Lecroisillondesiegedevraitetreorienteainsiletube
entraversesteavantdetabrideglace. VOIR ILLUSTRATION 3A.
b. Fixez le devant de la table au tube de base avant a l'aide du bou-
Ion (1) de 1420 x 2", de lecrou "nyloc" et des (2) rondelles fournis.
VOIR ILLUSTRATION 3A.
