toutes les rondelles
sont de 1/4"
COTE DROIT
(6) boulons de 1/4"
x 1-1/2"
tous les ecrous
sont de 1/4"
armature de dossier
base de siege
tube avant
pour base
COTe GAUCHE
arriere pour
la base
(12) boulons de
1/4"x 2-3/4"
Eskimo
Manuel de l'operateur
Quickflip Tm 2(69167) et Quickflip " 1 3 (69168) Les Abris pour la Peche Sur Glace

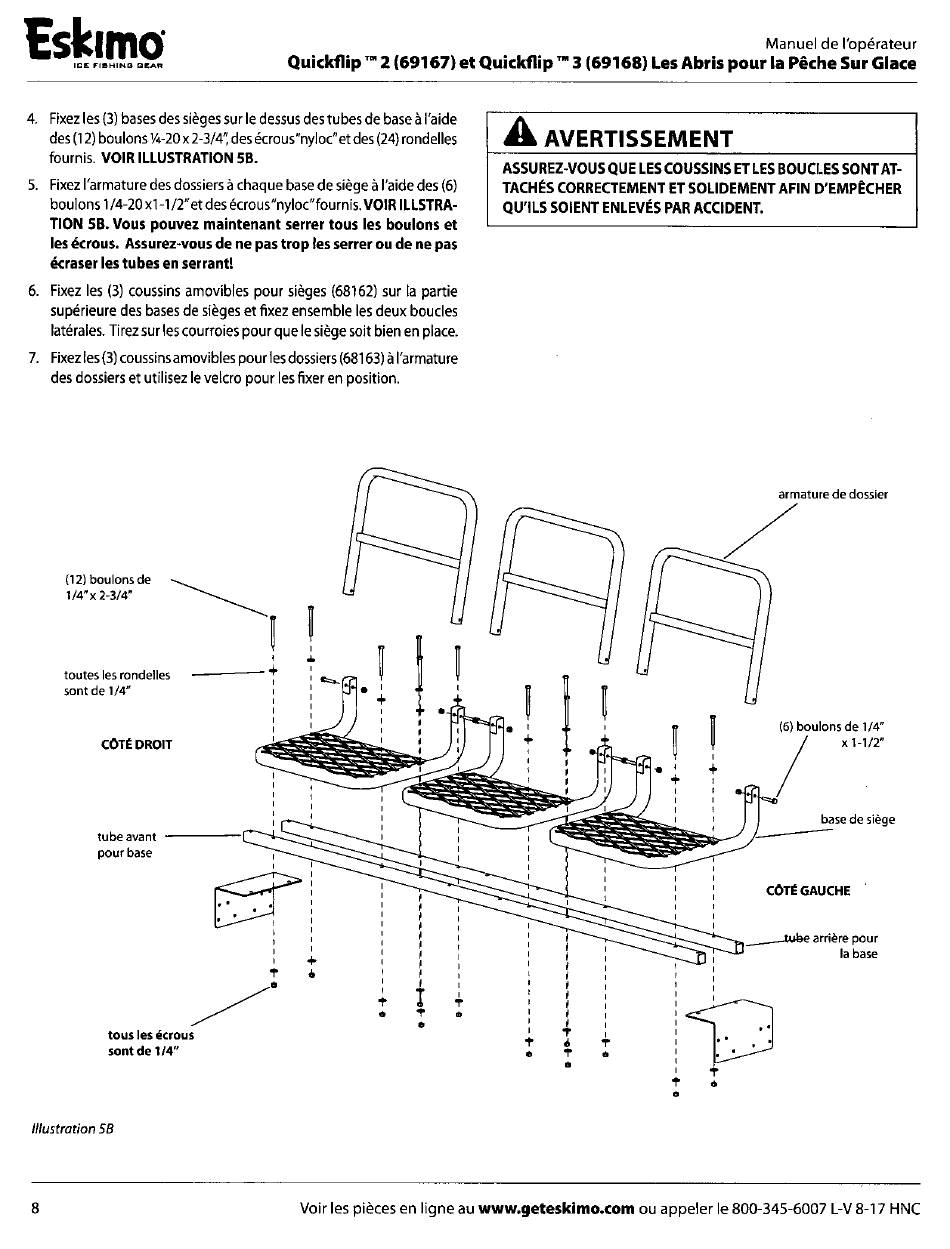

Fixez les (3) bases des sieges sur le dessus des tubes de base a l'aide
des (12) boulons ¼-20 x 2-3/4'; des ecrous"nyloc"et des (24) rondelles
fournis. VOIR ILLUSTRATION 58.
Fixez l'armature des dossiers a chaque base de siege a hide des (6)
boulons 1/4-20 x1-1/2"et des ecrous"nyloc"fournis. VOIR ILLSTRA-
TION 5B. Vous pouvez maintenant serrer tous les boulons et
les ecrous. Assurez-vous de ne pas trop les serrer ou de ne pas
dower les tubes en serrant!
Fixez les (3) coussins amovibles pour sieges (68162) sur la partie
superieure des bases de sieges et fixez ensemble les deux boucles
laterales. Tirez sur les courroies pour que le siege soit bien en place.
Fixez les (3) coussinsamovibles pour les dossiers (68163)a 'armature
des dossiers et utilisez le velcro pour les fixer en position.
A
AVERTISSEMENT
ASSUREZ-VOUS QUE LES COUSSINS ET LES BOUCLES SONT AT-
TACHES CORRECTEMENT ET SOLIDEMENT AFIN D'EMPECHER
QU'ILS SOIENT ENLEVES PAR ACCIDENT.
Illustration 58
