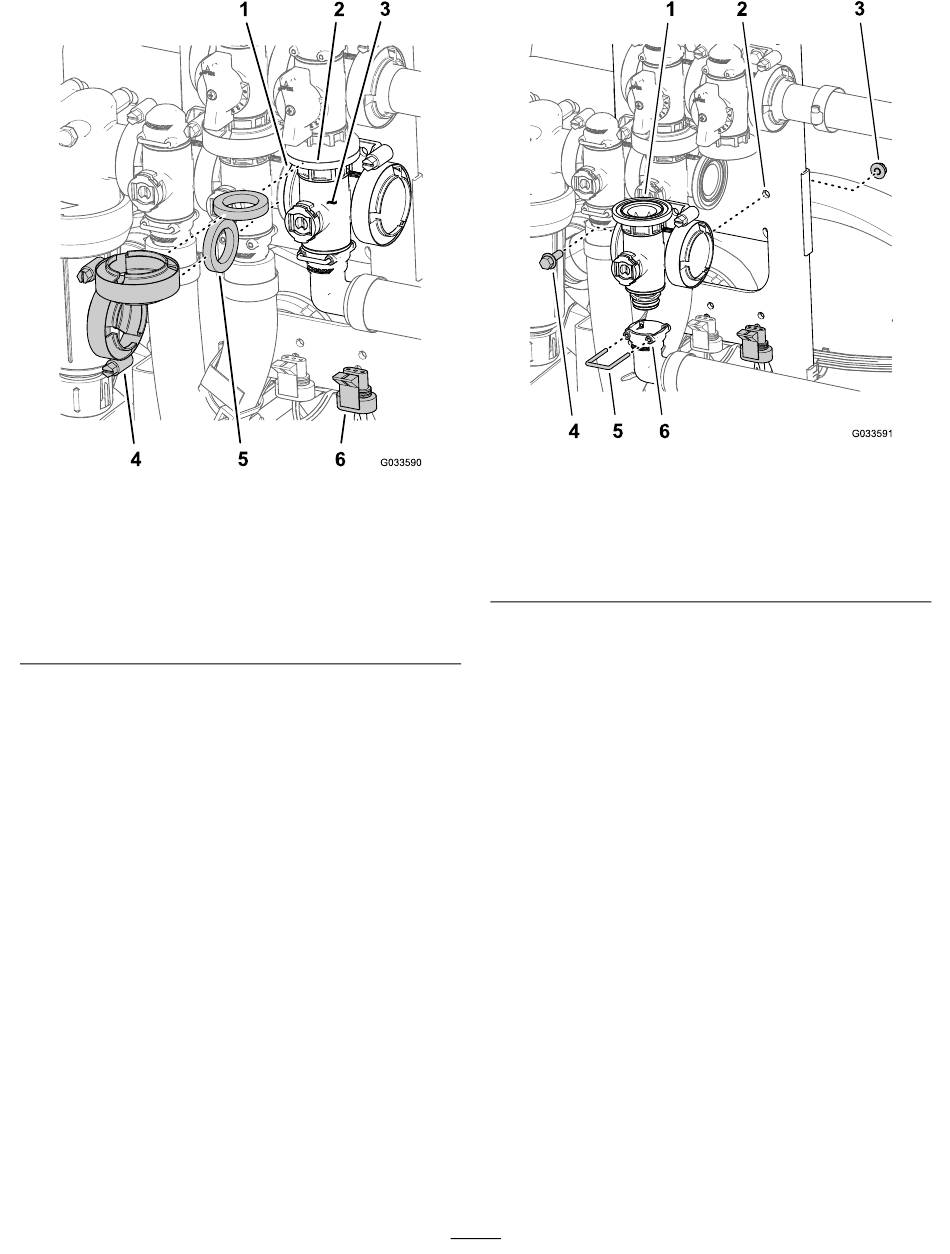

Figure 129
1. Bride (vanne d'agitation)
2. Bride (dérivation – vanne
maîtresse des rampes)
3. Collecteur (vanne
maîtresse des rampes)
2. Fixez le collecteur de la vanne maîtresse des
rampes, le joint et la vanne de dérivation de la
vanne maîtresse avec un collier serré à la main
(Figure 129).
3. Alignez la bride du collecteur de la vanne
maîtresse, un joint et le collecteur de la vanne
d'agitation (Figure
4. Fixez le collecteur de la vanne maîtresse, le joint
et le collecteur de la vanne d'agitation avec un
collier serré à la main
5. Alignez la douille du raccord de sortie à 90° et le
raccord d'accouplement au bas du collecteur de
la vanne maîtresse des rampes
4. Collier à bride
5. Joint
6. Connecteur à 3 broches
(actionneur de vanne
– vanne maîtresse de
rampes)
129).
(Figure 129).
(Figure 130).
g033590
1. Collecteur (vanne
maîtresse des rampes)
2. Support de vanne
3. Contre-écrou à embase
(¼")
6. Fixez le raccord de sortie à l'accouplement en
insérant un étrier de fixation dans la douille du
raccord de sortie
7. Montez la vanne d'agitation sur le support à
l'aide du boulon à embase et du contre-écrou
(Figure 129) que vous avez retirés à l'opération
3 de Dépose de la vanne maîtresse des rampes
sur le collecteur (page
boulon à un couple de 10 à 12 N·m.
Repose de la soupape du
collecteur de section de rampe
1. Insérez le raccord d'embout supérieur de la
valve de collecteur dans le raccord de dérivation
(Figure 131A).
Remarque:
du raccord de dérivation afin d'obtenir le jeu
nécessaire.
93
Figure 130
4. Boulon à embase (¼" x ¾")
5. Étrier de fixation
6. Douille (raccord de sortie
90°
(Figure 130).
86), et serrez l'écrou et le
Au besoin, desserrez la fixation
g033591
