Toro Multi Pro WM Manuel De L'utilisateur page 86

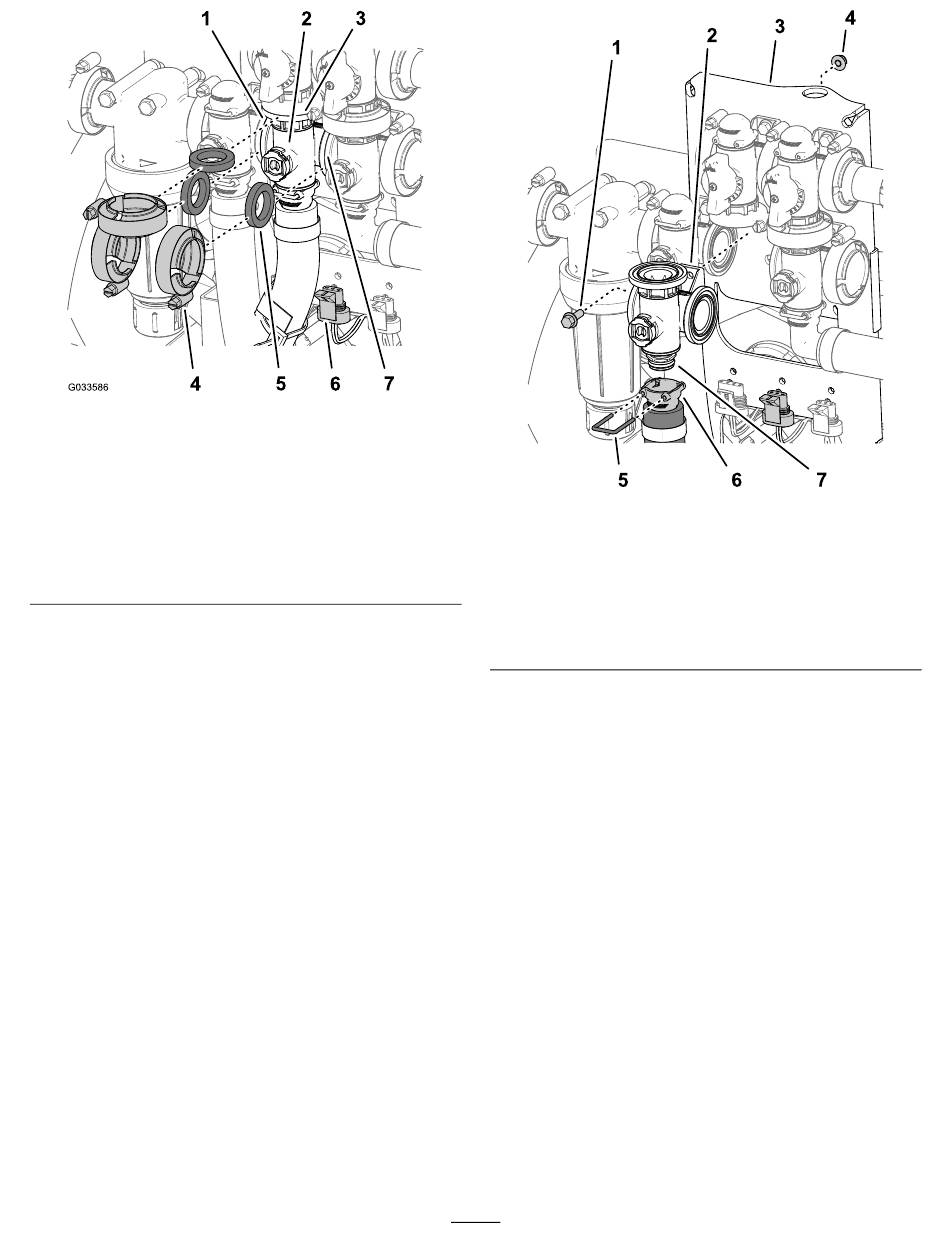

Figure 115
1. Bride (tête de filtre sous
pression)
2. Collecteur (vanne
d'agitation)
3. Bride (vanne de dérivation
– vanne d'agitation)
4. Collier à bride
2. Retirez l'étrier qui fixe la douille de raccordement
rapide à au raccord rapide du collecteur de la
vanne d'agitation (Figure
g033586
5. Joint
6. Connecteur à 3 broches
(actionneur de vanne –
vanne d'agitation)
7. Bride (vanne maîtresse
des rampes)
116).
1. Boulon à embase (¼" x ¾") 5. Étrier de fixation
2. Valve de collecteur (vanne
d'agitation)
3. Support de vanne
4. Contre-écrou à embase
(¼")
3. Retirez le boulon à embase (¼" x ¾") et le
contre-écrou à embase (¼") qui fixent la vanne
d'agitation au support, puis déposez le collecteur
de la machine
Remarque:
Conservez le boulon à embase, le
contre-écrou à embase et l'étrier de fixation pour
l'installation à la section
de collecteur d'agitation (page
Dépose de la vanne maîtresse des
rampes sur le collecteur
1. Retirez les colliers à bride et les joints qui
fixent le collecteur de la vanne maîtresse des
rampes (Figure
de la vanne maîtresse, la vanne d'agitation et le
raccord coudé à bride à 90° (au bout du flexible
du débitmètre).
Remarque:
les joints pour l'installation à la section
de la vanne maîtresse des rampes sur le
collecteur (page
86
Figure 116
6. Raccord rapide femelle
7. Raccord rapide mâle
(Figure 116).
Repose de la soupape
91).
117) à la vanne de dérivation
Conservez les colliers à bride et
92).
g214596
Repose
