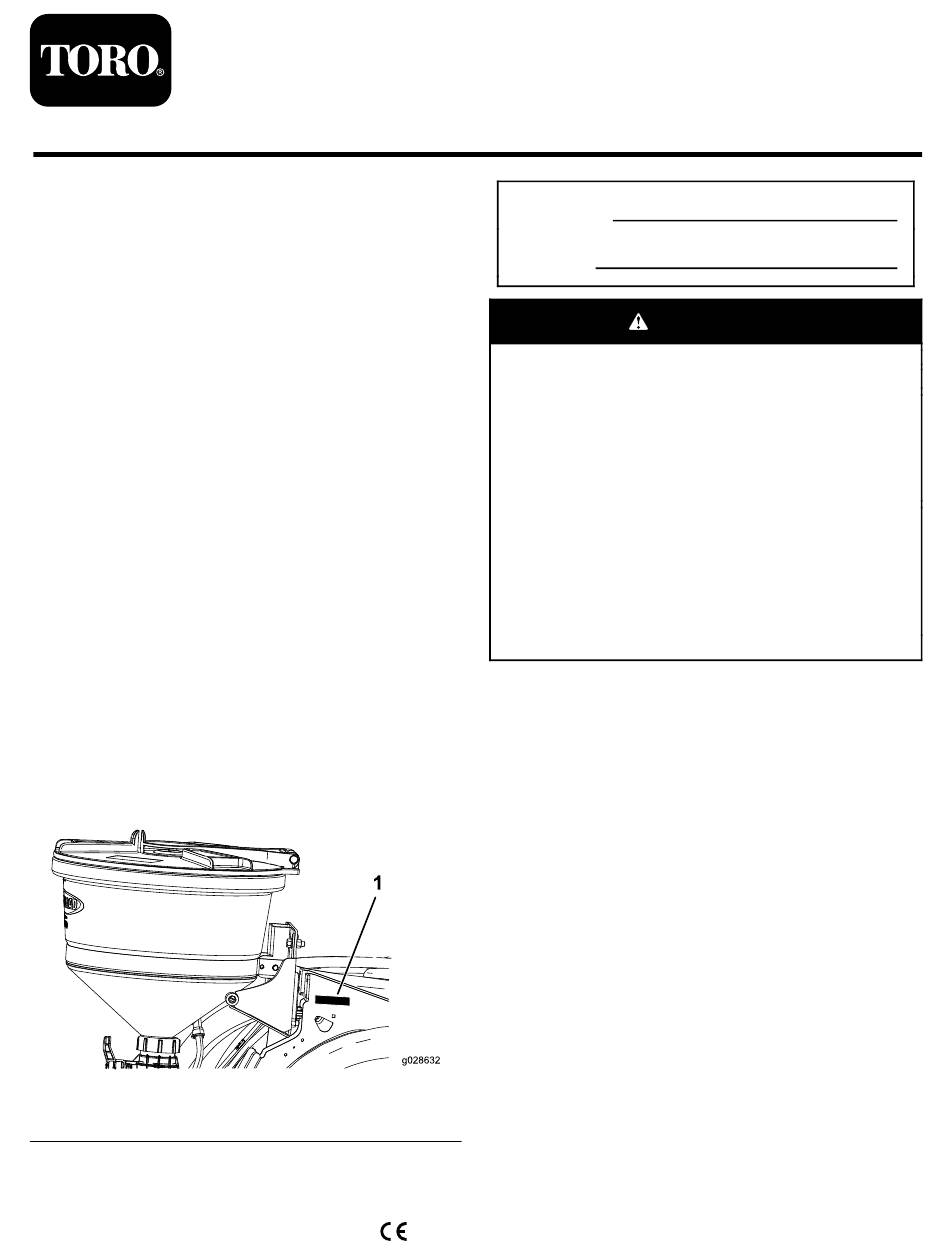

Kit de prémélange chimique
Pulvérisateur de gazon Multi-Pro 5800 à partir de 2015
N° de modèle 41622—N° de série 315000001 et suivants
Ce kit est conçu pour faciliter le mélange de produits
chimiques avant leur pulvérisation pour l'entretien régulier
des pelouses dans les parcs, les terrains de golf, les terrains de
sport et les terrains commerciaux. Ce kit est un accessoire
spécial pour véhicule de pulvérisation sur pelouse destiné
aux utilisateurs professionnels et temporaires affectés à des
applications commerciales.
Ce produit est conforme à toutes les directives européennes
pertinentes. Pour plus de renseignements, reportez-vous à
la Déclaration de conformité spécifique du produit fournie
séparément.
Lisez attentivement ce manuel pour apprendre comment
utiliser et entretenir correctement votre produit. Les
renseignements fournis sont importants pour éviter les
accidents et les dommages matériels. Toro conçoit et
fabrique des produits sûrs, mais c'est à vous que revient la
responsabilité de les utiliser correctement, en respectant les
consignes de sécurité.
Vous pouvez contacter Toro directement sur le site
www.Toro.com pour tout renseignement sur la sécurité des
produits, pour vous procurer du matériel de formation,
des renseignements sur les accessoires, pour trouver un
dépositaire ou pour enregistrer votre produit.
Pour obtenir des prestations de service, des pièces
Toro d'origine ou des renseignements complémentaires,
munissez-vous des numéros de modèle et de série du produit
et contactez un concessionnaire-réparateur ou le service client
Toro agréé. La
Figure 1
indique l'emplacement des numéros
de modèle et de série du produit.
1. Plaque des numéros de modèle et de série
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Figure 1
Enregistrez votre produit à www.Toro.com.
Instructions de montage
N° de modèle
N° de série
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Ce produit contient une ou des substances
chimiques considérées par l'état de Californie
comme capables de provoquer des cancers,
des anomalies congénitales ou d'autres
troubles de la reproduction.
L'utilisation de ce produit peut entraîner
une exposition à des substances chimiques
considérées pas l'état de Californie comme
capables de provoquer des cancers, des
anomalies congénitales ou d'autres troubles
de la reproduction.
Traduction du texte d'origine (FR)
Tous droits réservés *3395-543* A
Imprimé aux États-Unis
Form No. 3395-543 Rev A

Publicité

Table des Matières
loading

Sommaire des Matières pour Toro Multi-Pro 5800

  • Page 1 Form No. 3395-543 Rev A Kit de prémélange chimique Pulvérisateur de gazon Multi-Pro 5800 à partir de 2015 N° de modèle 41622—N° de série 315000001 et suivants Instructions de montage Ce kit est conçu pour faciliter le mélange de produits chimiques avant leur pulvérisation pour l'entretien régulier...
  • Page 2: Autocollants De Sécurité Et D'instruction

    Sécurité ATTENTION Les substances chimiques utilisées dans le système Les mises en garde de ce manuel soulignent les dangers de pulvérisation peuvent être nocives et toxiques potentiels et sont signalées par le symbole de sécurité (Figure pour vous-même, toute personne présente, les 2), qui indique un danger pouvant entraîner des blessures animaux, les plantes, les sols et autres.
  • Page 3: Montage

    Montage Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Vanne de mélange Écrou à embase (1/4 po) Raccord (1 po) Étrier de fixation Axes de chape Montez la vanne de mélange et les Support de vanne de mélange (peut flexibles.
  • Page 4: Table Des Matières

    Procédure Description Qté Utilisation Traversée Joint torique Bague de blocage Étrier de fixation Flexible avant Pose du flexible avant. Joint Collier à vis sans fin Collier en R Boulon de carrosserie (5/16 x 1 po) Contre-écrou (5/16 po) Flexible d'alimentation Joint Collier à...
  • Page 5 Figure 5 1. Flexible de dérivation 3. Raccord en T de pompe 2. Flexible de décharge 4. Flexible d'alimentation Figure 4 5. Support de vanne de 1. Écrous (existants) mélange 7. Déposez le raccord en T du flexible horizontal sur 2.
  • Page 6: Montage Du Cadre

    Montage du cadre Pièces nécessaires pour cette opération: Cadre porteur Contre-écrou (3/8 po) Plaque d'appui Bras de berceau droit G013925 Bras de berceau gauche Figure 6 Bague Axe de pivot 1. Cadre porteur principal 3. Sangle de cuve arrière 2. Boulon exposé supérieur 4.
  • Page 7: Pose Des Composants De Verrouillage

    Figure 9 1. Bras de berceau gauche 3. Vis de fixation 2. Logement de pivot 4. Trous dans le bras de berceau Figure 8 1. Plaque d'appui 7. Poignée 2. Goupille fendue 8. Boulon (3/8 x 1–1/4 po) 3. Rondelle plate 9.
  • Page 8: Ajustement De La Position De La Languette

    3. Veillez à engager correctement l'extrémité du ressort dans la rainure de l'ergot (Figure 10). 4. Répétez les opérations à de l'autre côté. 5. Serrez les 2 vis de maintien dans le bras gauche. Ajustement de la position de la languette Pour ajuster la languette, placez le berceau à...
  • Page 9 Figure 14 Figure 13 1. Boulon (3/8 x 1 po) 4. Trou de montage du mélangeur 1. Poignée 6. Boulon à embase 2. Plaque d'appui 5. Support du mélangeur 2. Mélangeur 7. Contre-écrou (10-24) 3. Contre-écrou (3/8 po) 8. Ergot de verrouillage 3.
  • Page 10: Traversée

    10. Serrez les fixations du mélangeur sur le berceau. Remarque: Serrez les fixations à un couple de 36 à 45 N·m. 11. Serrez les 2 vis de maintien sur le bras pivotant gauche. Pose du flexible avant 12. Vérifiez la position générale du mélangeur sur la sangle de la cuve.
  • Page 11: Montage De La Traversée

    Montage de la traversée 3. Passez le bout ouvert du flexible dans le collier en R et amenez-le au mélangeur. 1. Ouvrez le couvercle de la cuve principale et retirez la crépine. 4. Vissez un contre-écrou sur le boulon du collier en R et serrez-le à...
  • Page 12: Pose Du Flexible D'alimentation

    Remarque: Le tube d'aspiration et le flexible sont des accessoires proposés en option. Pour plus de renseignements, 2. Acheminez l'extrémité ouverte du flexible contactez votre distributeur Toro agréé. d'alimentation vers l'arrière, après la pompe, puis revenez vers le bloc de vannes sous le clapet de Conservez le tube d'aspiration et le flexible pour un usage décharge.
  • Page 13: Utilisation

    Utilisation Poignées et sangle de transport Utilisez les poignées supérieure et inférieure pour élever et abaisser le mélangeur, ainsi que pour le verrouiller en position PRUDENCE de transport. Les produits chimiques sont dangereux et peuvent causer des blessures corporelles. Robinet principal •...
  • Page 14: Levage Du Mélangeur

    2. Placez une main sur la poignée inférieure et l'autre sur de le faire fonctionner sur place. Contactez votre distributeur la poignée supérieure. Toro agréé pour vous procurer un kit toile de protection thermique Toro pour pulvérisateurs de pelouse. 3. Soulevez et éloignez le mélangeur du véhicule jusqu'à...
  • Page 15: Chargement De Produits Chimiques Avec L'option Tube D'aspiration

    7. Répétez l'opération au besoin. 8. Fermez le robinet de la trémie. Chargement de produits chimiques avec l'option tube d'aspiration Remarque: L'aspiration par le tube dépend de la pression et du débit du mélangeur. Pour obtenir des résultats optimaux, ne dépassez pas une pression de 10 bar. 1.
  • Page 16: Dépistage Des Défauts

    Dépistage des défauts Mesure corrective Problème Cause possible Le taux de mélange est faible. 1. Débit et pression insuffisants vers le 1. Augmentez le régime de la pompe. système mélangeur. Tournez le régulateur d'agitation vers la position fermée. 2. Le flexible de sortie/d'admission est 2.
  • Page 17: Remarques

    Remarques:...
  • Page 18 Remarques:...
