Toro Multi Pro WM Manuel De L'utilisateur page 91

7. Tournez la tige de la valve de sorte à fermer la
valve (Figure 122B).
8. Répétez les opérations
raccord d'embout.
Repose du régulateur de débit de
collecteur
1. Placez joint entre les brides de du collecteur du
régulateur de débit et de la tête du filtre sous
pression (Figure
Remarque:
Au besoin, desserrez la fixation
de la tête du filtre sous pression afin d'obtenir
le jeu nécessaire.

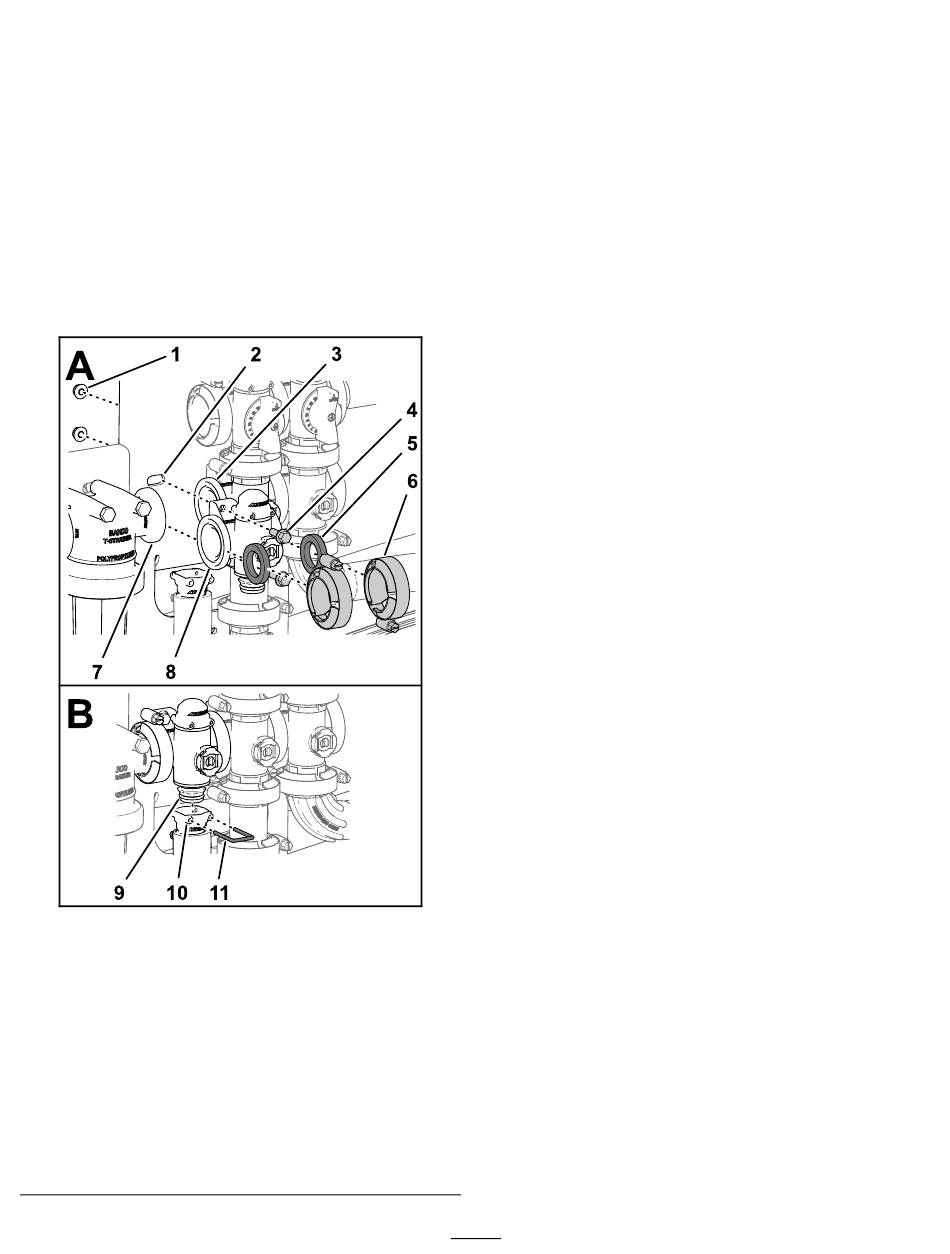

Figure 126
1. Contre-écrou 5. Joint
(¼")
2. Support de 6. Collier à bride
vanne
3. Bride (vanne 7. Bride (tête
d'agitation)
4. Boulon à 8. Bride
embase
(¼" x ¾")
4 et 5 pour l'autre
126A).
9. Accouplement
(vanne
d'agitation)
10. Douille
(raccord de
sortie)
11. Étrier de
de filtre sous
fixation
pression)
(régulateur de
débit)
2. Montez le collecteur du régulateur de débit, le
joint et la tête du filtre sous pression avec un
collier à bride serré à la main
3. Placez un joint entre les brides du régulateur
de débit et du collecteur de la vanne d'agitation
(Figure 126A).
4. Montez le collecteur du régulateur de débit, le
joint et le collecteur de la vanne d'agitation avec
un collier serré à la main
5. Montez le régulateur de débit sur le support
à l'aide des 2 boulons à embase et des 2
contre-écrous
retirés à l'opération
de débit de collecteur (page
l'écrou et le boulon à un couple de 10 à 12 N·m.
6. Montez le raccord de sortie sur l'accouplement
au bas du collecteur du régulateur de débit
(Figure 126B).
7. Fixez le raccord de sortie à l'accouplement en
insérant un étrier de fixation dans la douille du
raccord de sortie
8. Si vous avez desserré la fixation de la tête du
filtre sous pression, serrez l'écrou et le boulon à
un couple de 10 à 12 N·m.
Repose de la soupape de
collecteur d'agitation
1. Alignez la bride du collecteur de la vanne
d'agitation, un joint et la bride de la vanne de
dérivation d'agitation
Remarque:
de la vanne maîtresse des rampes afin d'obtenir
le jeu nécessaire.
g238670
91
(Figure
(Figure 126A).
(Figure 126A) que vous avez
3 de Dépose du régulateur
84), et serrez
(Figure 126B).
(Figure 127).
Au besoin, desserrez les fixations
126A).
