Remarque:
Conservez les colliers à bride et
les joints pour l'installation à la section
du régulateur de débit de collecteur (page

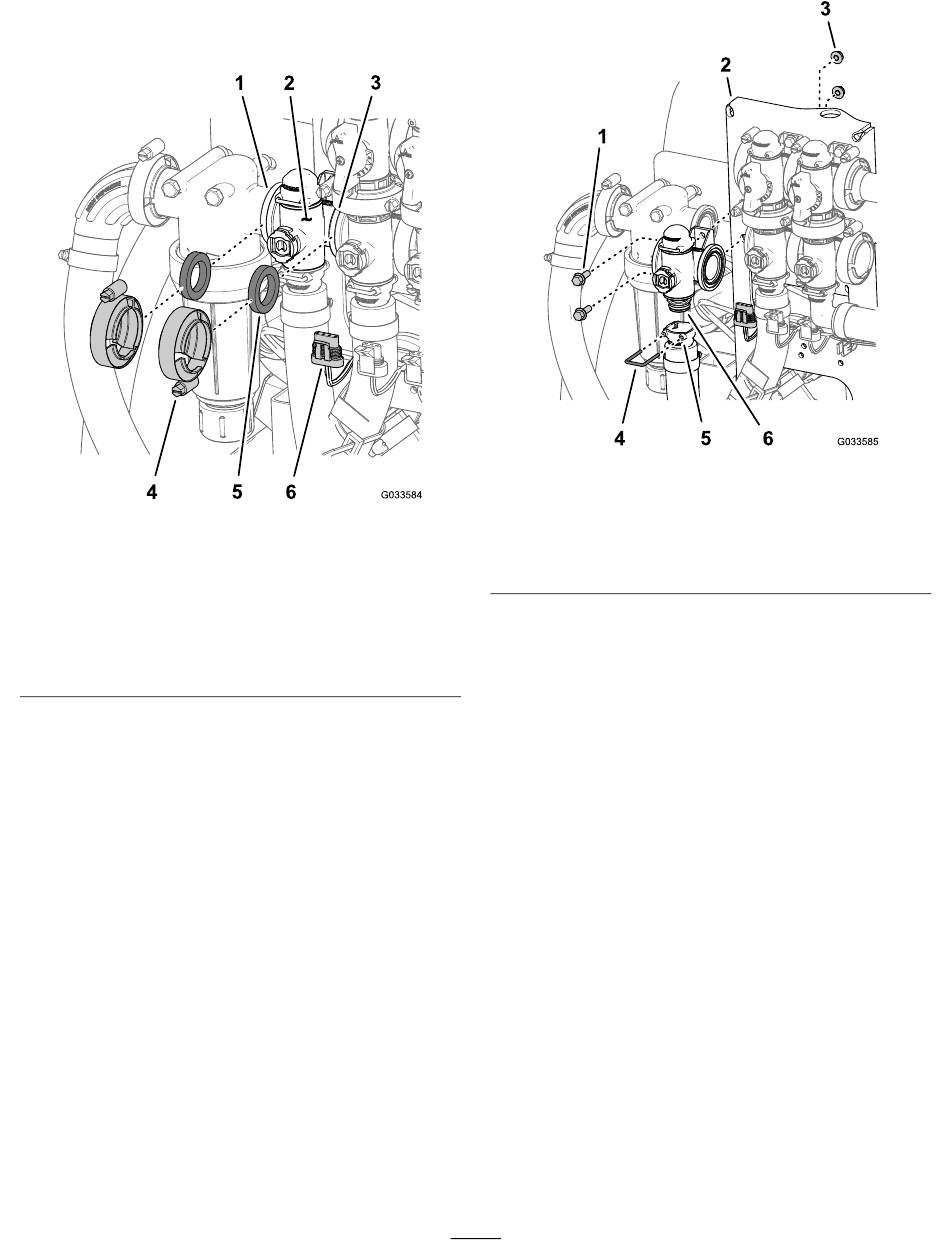

Figure 113
1. Bride (tête de filtre sous
pression)
2. Collecteur (régulateur de
débit)
3. Bride (vanne d'agitation)
2. Retirez l'étrier qui fixe le raccord de sortie à
l'accouplement du collecteur du régulateur de
débit (Figure 114).
Repose
91).
g033584
4. Collier à bride
5. Joint
6. Connecteur à 3 broches
(actionneur de vanne –
régulateur de débit)
1. Boulon à embase (¼" x ¾") 4. Étrier de fixation
2. Support de vanne
3. Contre-écrou à embase
(¼")
3. Retirez les 2 boulons à embase (¼" x ¾") et
les 2 contre-écrous à embase (¼") qui fixent le
régulateur de débit au support, puis déposez le
collecteur de la machine
Remarque:
de la tête du filtre sous pression pour faciliter la
dépose du régulateur de débit.
Remarque:
les contre-écrous à embase et l'étrier de fixation
pour l'installation à la section
régulateur de débit de collecteur (page
Dépose de la soupape du
collecteur d'agitation
1. Déposez les 2 colliers à bride et les 3 joints
qui fixent le collecteur de la vanne d'agitation
(Figure 115) à la vanne de dérivation d'agitation,
au régulateur de débit et à la vanne maîtresse
des rampes.
Remarque:
les joints pour l'installation à la section
de la soupape de collecteur d'agitation (page
91).
85
Figure 114
5. Douille (raccord de sortie)
6. Accouplement (collecteur
– régulateur de débit)
(Figure 114).
Au besoin, desserrez les fixations
Conservez les boulons à embase,
Repose du
Conservez les colliers à bride et
g033585
91).
Repose
