Kit d'entretien de pompe
Masquer les pouces Voir aussi pour Multi Pro 1750:

Publicité

Liens rapides

Kit d'entretien de pompe
Pulvérisateurs Multi Pro
N° de modèle 136-2253
N° de modèle 136-2254
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
Remarque: Reportez-vous au Manuel d'entretien pour savoir comment déposer et reposer la pompe de pulvérisation.
1
Préparation de la machine
Aucune pièce requise
Procédure

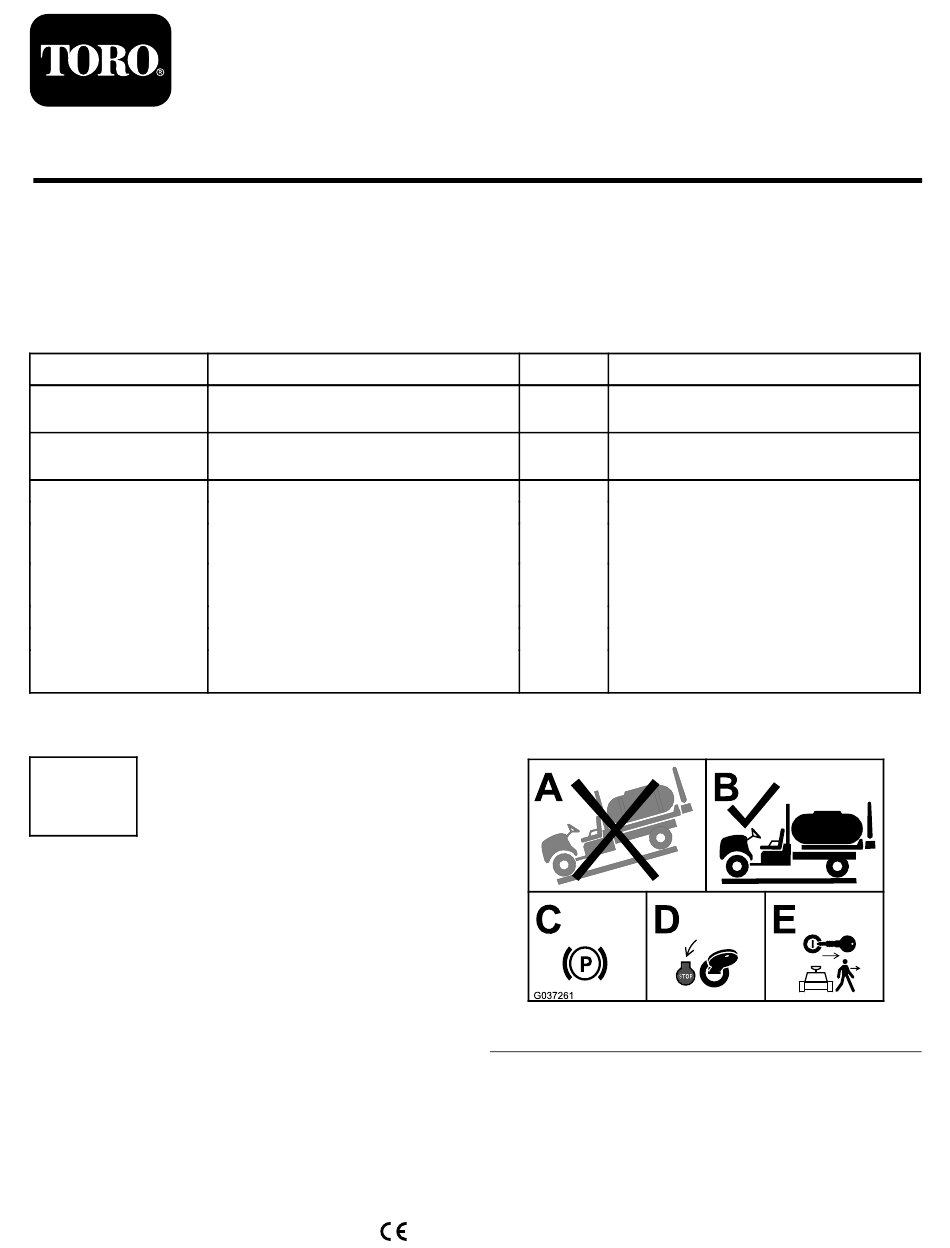

1. Amenez la machine sur un sol plat et horizontal (A et
B de la
Figure
1).
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Description
Aucune pièce requise
Aucune pièce requise
Pompe
Raccord 1¼" (31,8 mm)
Joint torique 1½" x 1-13/16" (38 x
46 mm)
Étrier de fixation 3-5/16" x 1-7/8" (84 x
48 mm)
Raccord 1½" (38,1 mm)
Joint torique 1¾" x 2-3/32" (45 x 53 mm)
Étrier de fixation 4-3/16" x 2-7/8"
(106,5 x 73 mm)
Enregistrez votre produit à www.Toro.com.
®
1750, 5800, WM
Qté
Préparation de la machine.
Notez la position des raccords.
1
1
1
1
Montez le kit pompe de pulvérisation.
1
1
1
2. Serrez le frein de stationnement (C de la
3. Coupez le moteur (D de la
4. Retirez la clé du commutateur d'allumage (E de la
Figure
1).
Traduction du texte d'origine (FR)
Tous droits réservés *3406-832* A
Imprimé aux États-Unis
Form No. 3406-832 Rev A
Instructions de montage
Utilisation
Figure 1
Figure
Figure
1).
1).
