Montage du kit pompe de
pulvérisation
Pièces nécessaires pour cette opération:
1 Pompe
1 Raccord 1¼" (31,8 mm)
1 Joint torique 1½" x 1-13/16" (38 x 46 mm)
1
Étrier de fixation 3-5/16" x 1-7/8" (84 x 48 mm)
1 Raccord 1½" (38,1 mm)
1 Joint torique 1¾" x 2-3/32" (45 x 53 mm)
1
Étrier de fixation 4-3/16" x 2-7/8" (106,5 x 73 mm)

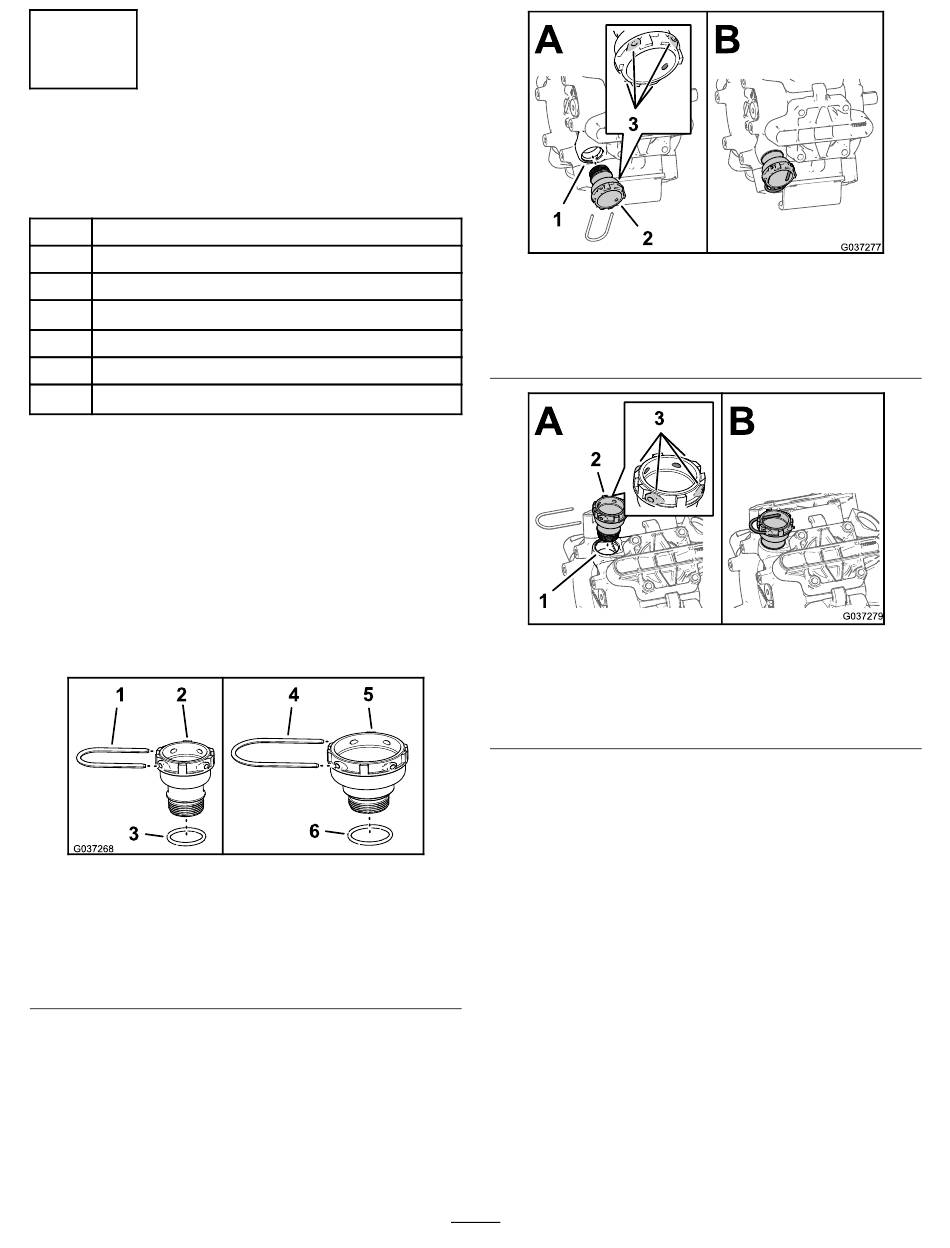

Assemblage de la pompe
1. Lubrifiez les joints toriques de 1¾" x 2-3/32" (45 x
53 mm) et de 1½" x 1-13/16" (38 x 46 mm) avec de la
graisse de silicone ou de l'huile végétale.
Important: N'utilisez pas de graisse ou d'huile à
base de pétrole pour lubrifier les joints toriques.
2. Placez le joint torique de 1½" x 1-13/16" (38 x 46 mm)
sur le raccord de 1¼" (31,8 mm), comme montré à la
Figure 4.
1. Étrier de fixation 3-5/16" x
1-7/8" (84 x 48 mm)
2. Raccord 1¼" (31,8 mm)
3. Joint torique 1½" x
1-13/16" (38 x 46 mm)
3. Placez le joint torique (1¾" x 2-3/32" (45 x 53 mm))
sur le raccord de 1½" (38,1 mm), comme montré à la
Figure 4.
4. Montez le raccord de 1¼" (31,8 mm) dans l'orifice de
pression de la pompe
Figure 4
4. Étrier de fixation 4-3/16" x
2-7/8" (106,5 x 73 mm)
5. Raccord 1½" (38,1 mm)
6. Joint torique 1¾" x 2-3/32"
(45 x 53 mm)
(Figure 5 ou Figure 6).
1. Orifice de pression
2. Raccord 1¼" (31,8 mm)
Multi Pro 5800 et Multi Pro WM
1. Orifice de pression
2. Raccord 1¼" (31,8 mm)
5. Serrez le raccord à la main jusqu'à ce que les douilles
de maintien soient alignées comme elles l'étaient
sur l'ancienne pompe, ainsi que vous l'avez noté à
l'opération 2 de 2 Identification de la position des
raccords de la pompe de pulvérisation (page 1)
Figure 2 ou Figure
6. Montez le raccord de 1½" (38,1 mm) dans l'orifice de
retour de la pompe
3
Figure 5
Multi Pro 1750
3. Douille de maintien
Figure 6
3. Douille de maintien
3.
(Figure 7 ou Figure 8).
; voir
