Kit de commande générale des rampes
Pulvérisateur Multi Pro
N° de modèle 130-7117
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Collecteur
Bloc de dérivation
Raccord cannelé
Joint torique
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Ce produit contient une ou des substances
chimiques considérées par l'état de Californie
comme capables de provoquer des cancers,
des anomalies congénitales ou d'autres
troubles de la reproduction.
Montage du kit
1. Garez la machine sur une surface plane et horizontale,
abaissez les rampes et soutenir les extrémités avec des
chandelles.
2. Serrez le frein de stationnement, coupez le moteur et
enlevez la clé de contact.
3. Débranchez toutes les connexions électriques et les
raccords hydrauliques (Figure 1).
Remarque: Retirez les goupilles de flexible pour
débrancher les flexibles.
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Qté
1
1
1
1
Enregistrez votre produit à www.Toro.com.
1750 et WM
Montez le kit.
1. Connexions électriques
Traduction du texte d'origine (FR)
Tous droits réservés *3384-240* A
Imprimé aux États-Unis.
Form No. 3384-240 Rev A
Instructions de montage
Utilisation
1
2

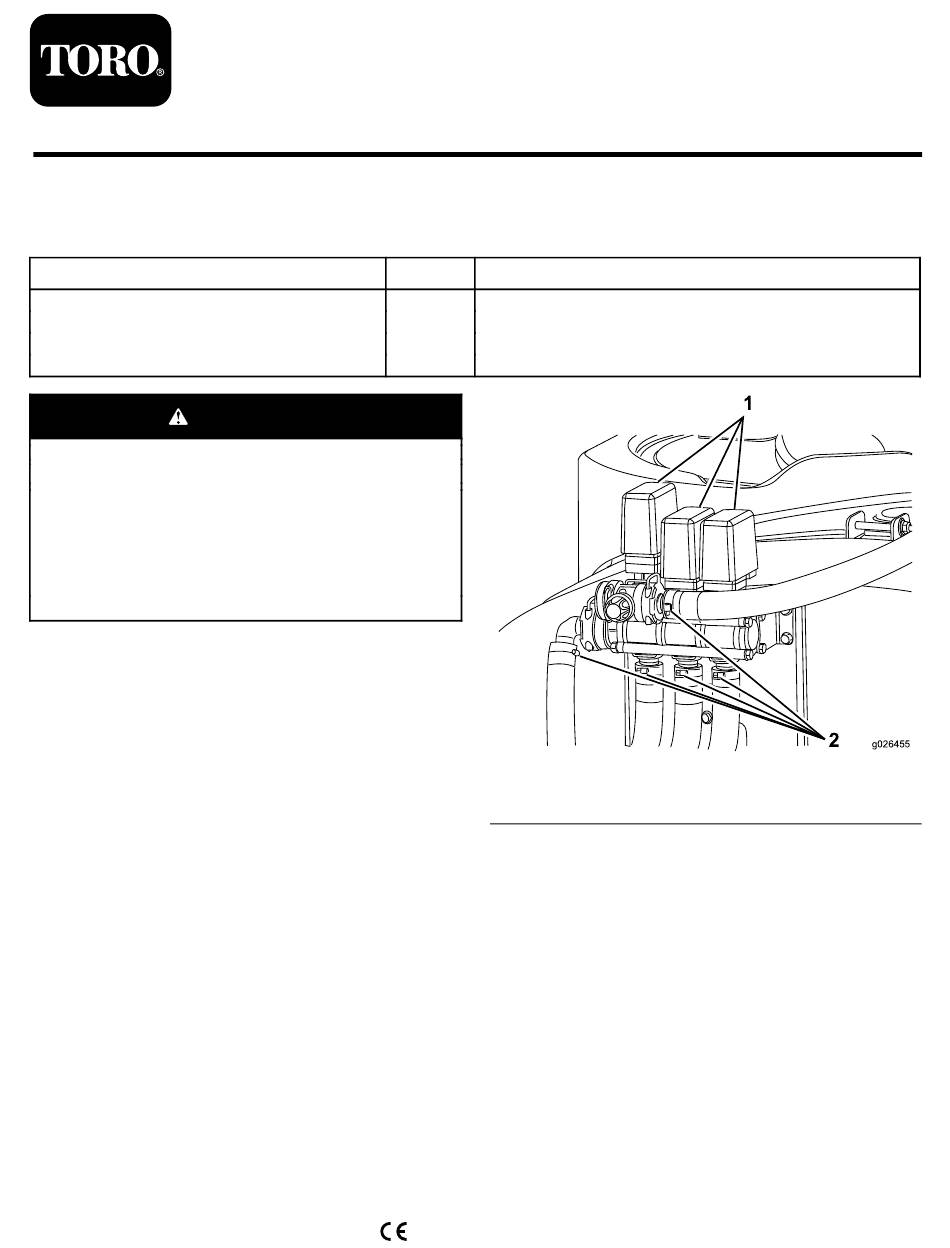

Figure 1
2. Raccords de flexibles
g026455
