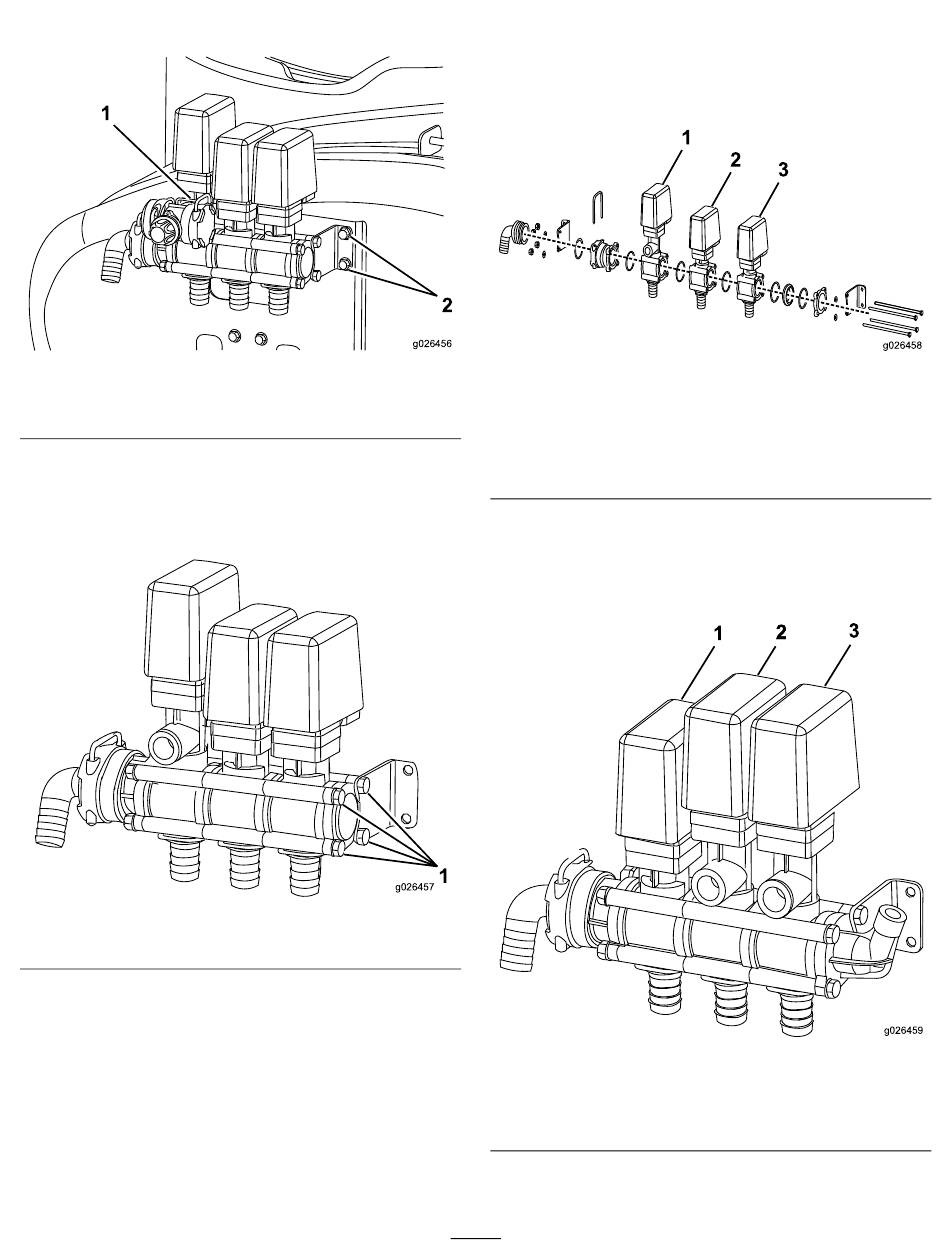

4. Retirez la goupille et détachez la vanne de dérivation
(Figure 2).
1
Figure 2
1. Goupille de la vanne de
dérivation
5. Retirez les boulons pour déposer le bloc de vannes de
la machine (Figure 2).
6. Retirez avec précaution les boulons traversants et
démontez le bloc de vannes (Figure 3).
Figure 3
1. Boulons traversants
g026456
2. Boulons
g026457
7. Une fois les boulons traversants déposés, démontez le
bloc de vannes.
Remarque: Les joints toriques et les entretoises
peuvent tomber. Consultez la Figure 4 pour bien les
maintenir en place (Figure 4).
2
1. Vanne d'agitation (à
conserver)
2. Vanne de débit (à
conserver)
8. Montez le nouveau collecteur sur le pulvérisateur.
Remarque: Permutez l'emplacement de la vanne
d'agitation et de la vanne de débit, puis remplacez la
vanne maîtresse par celle fournie dans le kit (Figure 5).
1
1. Vanne de débit
2. Vanne d'agitation
2
1
2
3
Figure 4
3. Vanne maîtresse des
rampes (à remplacer avec
un collecteur neuf)
3
2 2
1
Figure 5
3. Vanne maîtresse des
rampes
g026458
g026459
