9. Posez le bloc de dérivation d'origine ainsi que le neuf
fourni dans le kit (Figure 6).
8

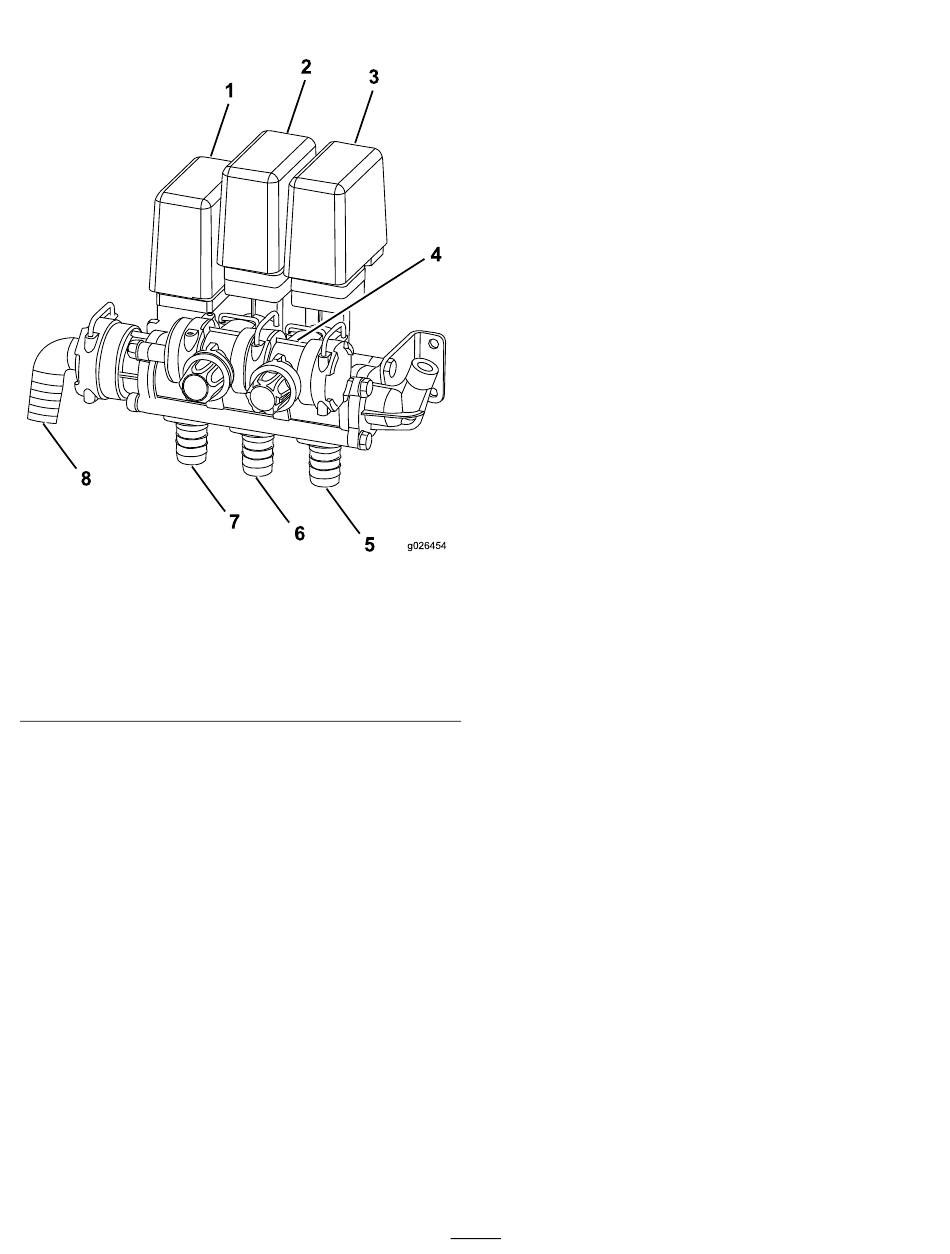

1. Vanne de débit
2. Vanne d'agitation avec
dérivation
3. Vanne maitresse avec
dérivation
4. Bloc de dérivation
10. Reposez le bloc de vannes sur la machine.
11. Rebranchez les flexibles au bloc de vannes (Figure 6).
Remarque: Comme vous avez permuté les positions
des collecteurs 1 et 2, vous devez également permuter
les flexibles A et B.
12. Branchez les connexions électriques.
Remarque: Branchez les connexions électriques aux
vannes d'origine. Branchez la connexion électrique de
la vanne que vous avez déposée à la nouvelle vanne.
Les connexions électriques sont aussi identifiées.
2
3
1
7
6
5
Figure 6
5. Raccord cannelé C
6. Raccord cannelé A
7. Raccord cannelé B
8. Raccord cannelé E
4
g026454
