Médias et pièces supplémentaires
Description
Manuel de l'utilisateur
Carte d'instruction du catalogue de pièces
Filtre d'écran
Remarque:
Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.
Remarque:
Si vous avez besoin de conseils ou de renseignements supplémentaires concernant le système
de pulvérisation, consultez le Manuel de l'utilisateur fourni avec le système.
Important:
Ce pulvérisateur est vendu sans buses.
Pour utiliser le pulvérisateur, vous devez vous procurer et monter les buses. Contactez votre
distributeur Toro agréé pour tout renseignement sur les kits de sections et les accessoires disponibles.
Après avoir monté les buses, et avant d'utiliser le pulvérisateur pour la première fois, réglez les vannes
de dérivation des sections pour que la pression et le débit de pulvérisation restent identiques pour
toutes les sections lorsque vous en mettez une ou plusieurs hors service. Voir
pulvérisation (page 59).
Important:
Le pulvérisateur Multi Pro WM exige la présence d'un système ROPS à 4 montants ou
d'une cabine sur le Workman.
1
Retrait du plateau existant
Aucune pièce requise
Procédure
PRUDENCE
Le plateau complet pèse environ 95 kg . Vous
pouvez vous blesser si vous retirez le plateau
sans vous faire aider.
• N'essayez pas de mettre en place ou de
retirer le plateau sans aide.
• Faites-vous aider par 2 ou 3 personnes ou
utilisez un pont roulant.
1. Garez la machine sur une surface plane et
horizontale, serrez le frein de stationnement et
démarrez le moteur.
2. Avancez le levier de commande hydraulique et
abaissez le plateau jusqu'à ce que les axes de
chape des extrémités des tiges des vérins de
levage bougent librement dans les fentes des
plaques de montage du plateau.
3. Relâchez le levier de levage hydraulique,
engagez le levier de blocage de levage
hydraulique et coupez le moteur ; voir le Manuel
de l'utilisateur de la machine.
Qté
1
1
À consulter avant d'utiliser la machine.
2
4. Retirez les goupilles à anneau aux extrémités
extérieures des axes des tiges de vérins
3).

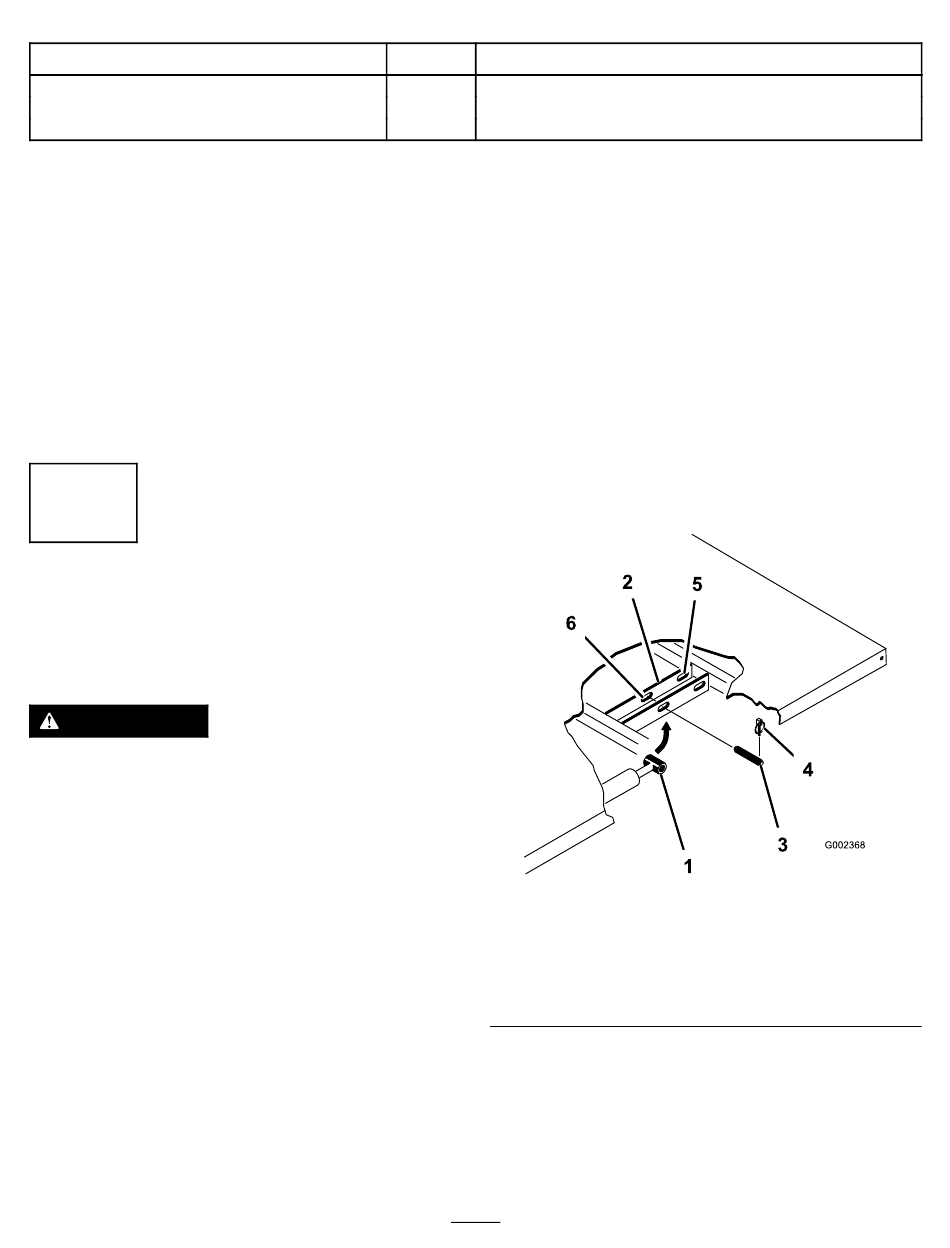

1. Côté tige de vérin
2. Plaque de montage de
plateau
3. Axe de chape
5. Retirez les axes de chape qui fixent les
extrémités des tiges de vérins aux plaques de
montage du plateau en les poussant vers l'axe
de la machine
6. Enlevez les goupilles à anneau et les axes de
chape qui fixent les supports de pivot du plateau
aux profilés du cadre de la machine
12
Utilisation
Étalonnage de la
Figure 3
4. Goupille à anneau
5. Fentes arrière (plateau
complet)
6. Fentes avant (plateau 2/3)
(Figure 3).
(Figure
(Figure
g002368
4).
