20
Contrôle des ressorts de
charnières de section
Aucune pièce requise
Procédure
Important:
L'utilisation du système de
pulvérisation alors que les ressorts des
charnières des sections ne sont pas comprimés
correctement peut endommager l'ensemble
rampes. Mesurez les ressorts et comprimez-les à
4 cm avec l'écrou de blocage au besoin.
Le pulvérisateur est livré avec les extensions
des sections positionnées en avant pour faciliter
l'expédition. Au moment de la production, les ressorts
ne sont pas complètement comprimés, ceci afin de
pouvoir placer les sections dans cette position pour
le transport. Avant d'utiliser la machine, ajustez les
ressorts à la compression correcte.
1. Le cas échéant, retirez les éléments d'emballage
qui fixent les extensions des sections droite et
gauche pour le transport.
2. Soutenez les sections quand elles sont
déployées en position de pulvérisation.
3. Au niveau de la charnière de section, mesurez la
compression des ressorts supérieur et inférieur
quand les sections sont déployées
A. Tous les ressorts doivent être comprimés
à 4 cm.
B. Comprimez les ressorts de plus de 4 cm au
moyen de l'écrou de blocage.

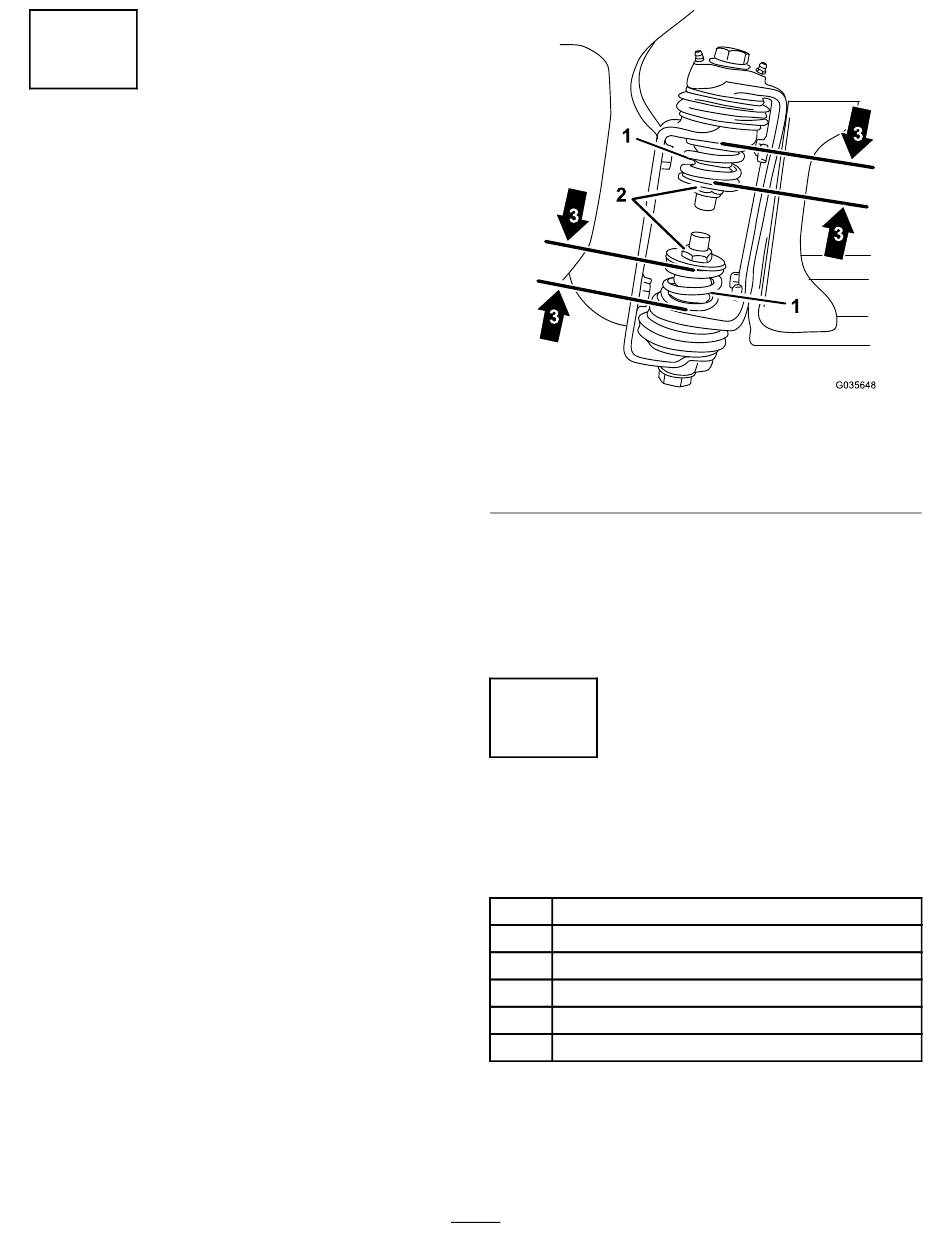

1. Ressort de charnière de
section
2. Écrou de blocage
4. Répétez la procédure pour tous les ressorts des
charnières de sections.
5. Repliez les sections en croix pour le
transport. Voir
de pulvérisation (page 67)
renseignements.
21
(Figure 49).
Rangement des jambes de
support (option)
Pièces nécessaires pour cette opération:
2
2
4
2
2
2
Procédure
1. Insérez les jambes de support avant à l'envers
près des points d'attache avant
37
Figure 49
3. Dimension du ressort
Positionnement des sections
Jambe de support avant
Jambe de support arrière
Goupille fendue
Axe de chape (4½")
Axe de chape (3")
Bouton
g035648
comprimé – 4 cm
pour plus de
(Figure 50).
