Remarque:
Si elle ne tourne pas librement,
desserrez le goujon hexagonal au bas du moyeu
de turbine de 1/16ème de tour jusqu'à ce que la
turbine tourne librement.
Nettoyage des vannes du
pulvérisateur
•
Pour nettoyer le régulateur de débit, reportez-vous
aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 84)
2. Dépose du régulateur de débit de collecteur
(page 84)
3. Nettoyage de la valve de collecteur (page
89)
4. Montage de la valve de collecteur (page 90)
5. Repose du régulateur de débit de collecteur
(page 91)
6. Montage de l'actionneur de valve (page 94)
•
Pour nettoyer la vanne d'agitation, reportez-vous
aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 84)
2. Dépose de la soupape du collecteur
d'agitation (page 85)
3. Nettoyage de la valve de collecteur (page
89)
4. Montage de la valve de collecteur (page 90)
5. Repose de la soupape de collecteur
d'agitation (page 91)
6. Montage de l'actionneur de valve (page 94)
•
Pour nettoyer la vanne maîtresse des rampes,
reportez-vous aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 84)
2. Dépose de la vanne maîtresse des rampes
sur le collecteur (page 86)
3. Nettoyage de la valve de collecteur (page
89)
4. Montage de la valve de collecteur (page 90)
5. Repose de la vanne maîtresse des rampes
sur le collecteur (page 92)
6. Montage de l'actionneur de valve (page 94)
•
Pour nettoyer les 3 vannes de section de rampe,
reportez-vous aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 84)
2. Dépose de la soupape de collecteur de
section de rampe (page 87)
3. Nettoyage de la valve de collecteur (page
89)
4. Montage de la valve de collecteur (page 90)
5. Repose de la soupape du collecteur de
section de rampe (page 93)
6. Montage de l'actionneur de valve (page 94)
Dépose de l'actionneur de vanne
1. Placez le pulvérisateur sur une surface plane
et horizontale, serrez le frein de stationnement,
arrêtez la pompe, coupez le moteur et enlevez
la clé de contact.
2. Débranchez le connecteur à 3 broches de
l'actionneur de vanne du connecteur à 3 douilles
du faisceau du pulvérisateur.
3. Retirez l'étrier qui fixe l'actionneur à la valve du
collecteur pour le régulateur de débit, la vanne
d'agitation, la vanne maîtresse des sections ou
la vanne de section
Remarque:
l'étrier de fixation tout en le poussant vers le bas.
Remarque:
de fixation pour la repose sous
l'actionneur de valve (page

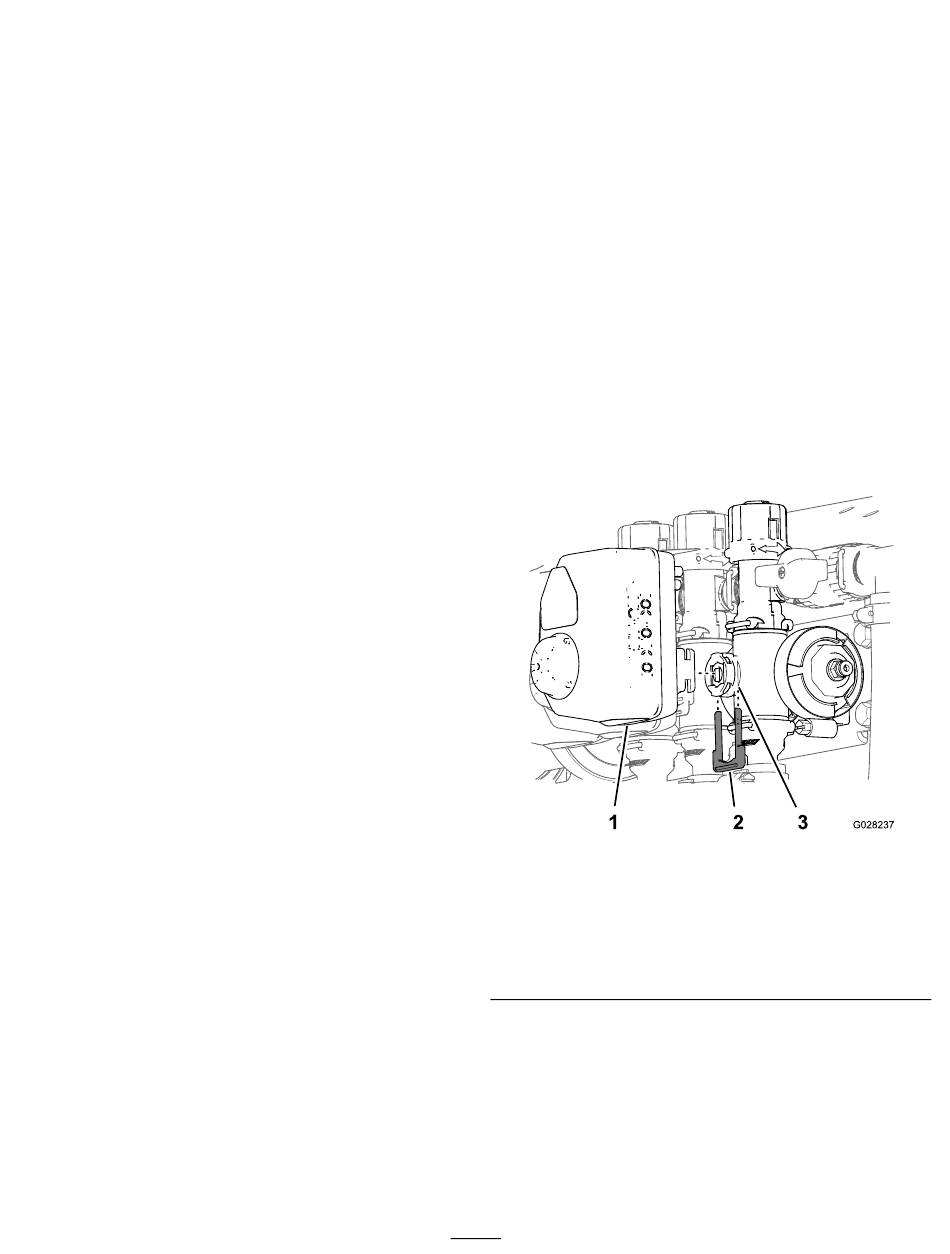

Actionneur de vanne de section de rampe montré
(l'actionneur de vanne d'agitation est similaire)
1. Actionneur de vanne
(vanne de section montré)
2. Étrier de fixation
4. Déposez l'actionneur de la valve de collecteur.
Dépose du régulateur de débit de
collecteur
1. Retirez les 2 colliers à bride et les 2 joints
qui fixent le collecteur du régulateur de débit
Figure 113 au filtre sous pression et à la vanne
d'agitation.
84
(Figure 112).
Rapprochez les 2 jambes de
Conservez l'actionneur et l'étrier
Montage de
94).
Figure 112
3. Orifice de tige
g028237
