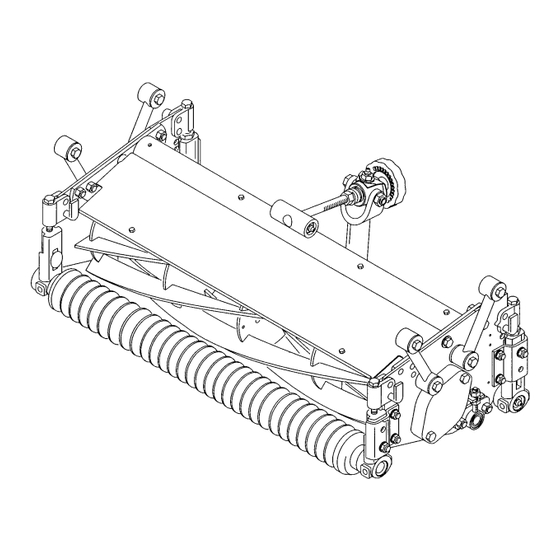

- Page 1 FORM NO. 3318-394 F Rev A MODELE N° 03461—60001 & SUIVANTS NOTICE D’UTILISATION MODELE N° 03462—60001 & SUIVANTS ® UNITES DE COUPE A 5 & 8 LAMES ® (Pour Reelmaster 2300-D) © The Toro Company—1995...
-
Page 2: Table Des Matières
Table des matières FICHE TECHNIQUE MODE D’EMPLOI REGLAGE DES UNITES DE COUPE Caractéristiques de l’unité de coupe Montage du rouleau avant Réglages quotidiens des unités de coupe Réglage de la hauteur de coupe et mise GRAISSAGE à niveau du rouleau arrière RODAGE DES UNITES DE COUPE Réglage du contact cylindre/contre-lame Contrôle du réglage de la hauteur de coupe... -
Page 3: Reglage Des Unites De Coupe
Réglage des unités de coupe IMPORTANT: lire attentivement la présente notice d’utilisation avant d’utiliser la machine pour éviter d’endommager l’unité de coupe. Après avoir sorti l’unité de son emballage, suivre les procédures ci-après pour la régler correctement. Vérifier chaque extrémité du cylindre; la graisse doit être visible dans les roulements. -
Page 4: Réglage De La Hauteur De Coupe Et Mise À Niveau Du Rouleau Arrière
Remettre les axes de hauteur de coupe. Remettre les (2) contre-écrous qui fixent chaque support d’angle à l’unité de coupe. REGLAGE DE LA HAUTEUR DE COUPE ET MISE A NIVEAU DU ROULEAU ARRIERE (Fig. 1) Placer l’unité de coupe sur une surface plane horizontale. Desserrer légèrement l’écrou qui fixe chaque support du rouleau au support d’angle. -
Page 5: Réglage Du Contact Cylindre/Contre-Lame
La hauteur de coupe correspond à la distance entre le calibre et la base de la tête de vis. Le calibre (Réf. N° 13-8199) est en vente chez le distributeur Toro le plus proche. Desserrer légèrement l’écrou qui fixe chaque support de rouleau avant au support d’angle. -
Page 6: Mode D'emploi
Mode d’emploi CARACTERISTIQUES DE L’UNITE DE COUPE Le système de réglage contre-lame/cylindre à un bouton simplifie le réglage nécessaire pour obtenir une qualité de tonte optimale. Grâce au réglage précis, on obtient le contrôle nécessaire à un auto-aiguisage continu, qui maintient les lames affutées et assure ainsi une qualité... -
Page 7: Graissage
prolongée. Par contre, si un contact excessif est maintenu, l’usure de la contre-lame/du cylindre sera accélérée, parfois irrégulièrement et la qualité de la coupe en sera affectée. Note: en tournant continuellement contre la contre-lame, les lames du cylindre font apparaître une légère déformation sur toute la longueur de la surface du tranchant avant de la contre- lame. -
Page 8: Rodage Des Unites De Coupe
Nota: pour toutes instructions et procédures de rodage Tourner la molette de rodage sur le bloc de valves supplémentaires, se reporter à la notice Toro sur dans le sens des aiguilles d’une montre jusqu’à la l’Affûtage des tondeuses rotatives et à cylindre, Fiche position de rodage.
