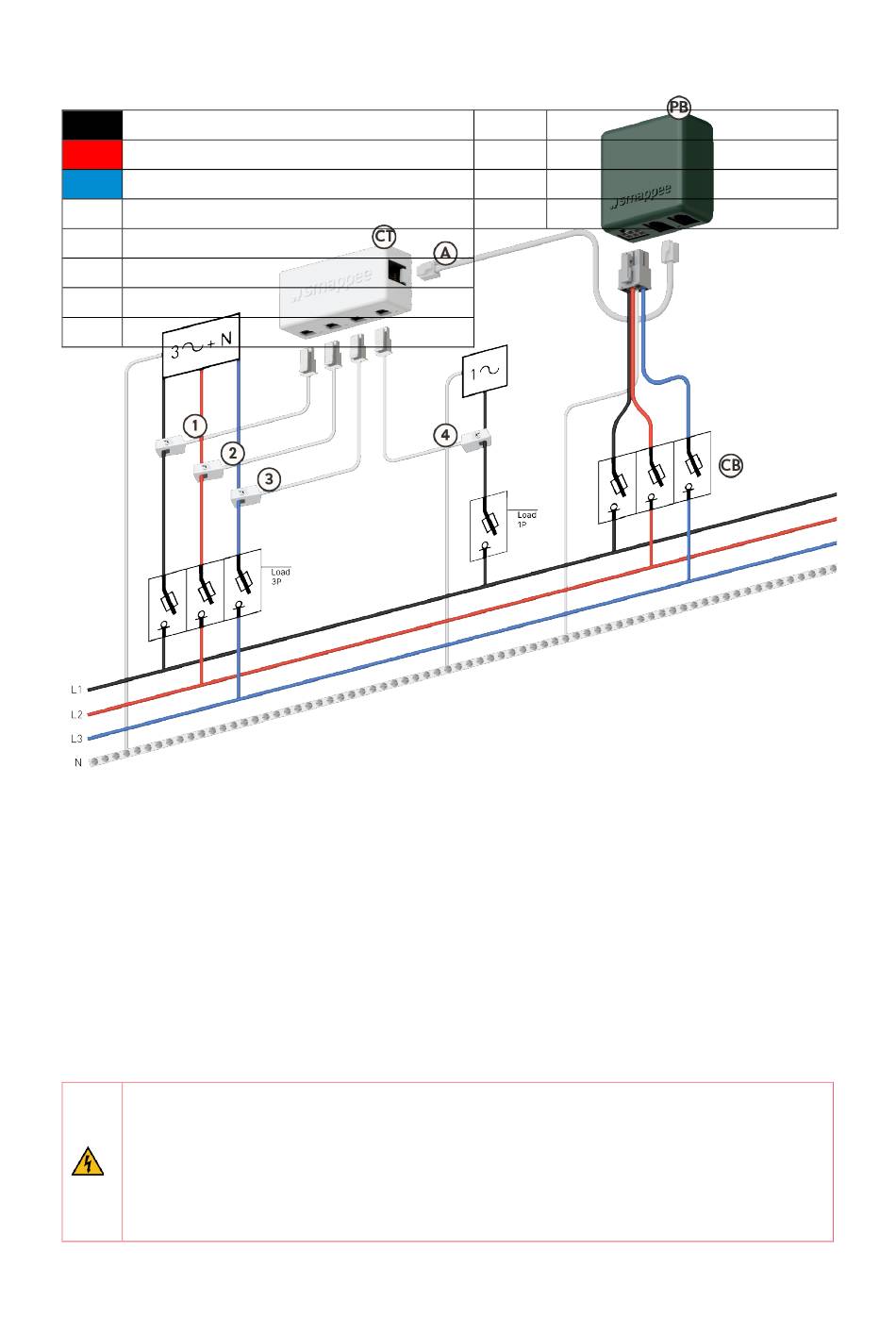

Schéma de connexion - 3 x 120/208 V ou 3 x 277/480 V
L1
Fil noir pour le conducteur de la phase 1
L2
Fil rouge pour le conducteur de la phase 2
L3
Fil bleu pour le conducteur neutre
N
Fil blanc pour le conducteur neutre
1
Phase 1 de la charge triphasée
2
Phase 2 de la charge triphasée
3
Phase 3 de la charge triphasée
4
Phase 1 de la charge monophasée
AVERTISSEMENT
Le schéma de câblage et de couleurs ci-dessus est indicatif. Les réglementations
nationales doivent être respectées. Le câblage pour la région Amériques doit être au
minimum de 18 AWG/600 V UL-style 1015 protégé par un disjoncteur de 6 A et au
maximum de 16 AWG/600 V UL-style 1015 protégé par un disjoncteur de 6 A ou 10 A. Le
disjoncteur doit être conforme à la norme UL 489.
Smappee Infinity – Manuel d'installation – Français
CB
Disjoncteur pour Smappee Infinity
PB
Power Box
CT
CT Hub
A
Câble A-bus
41
