7.1. Installer un Input module
Mise en contexte

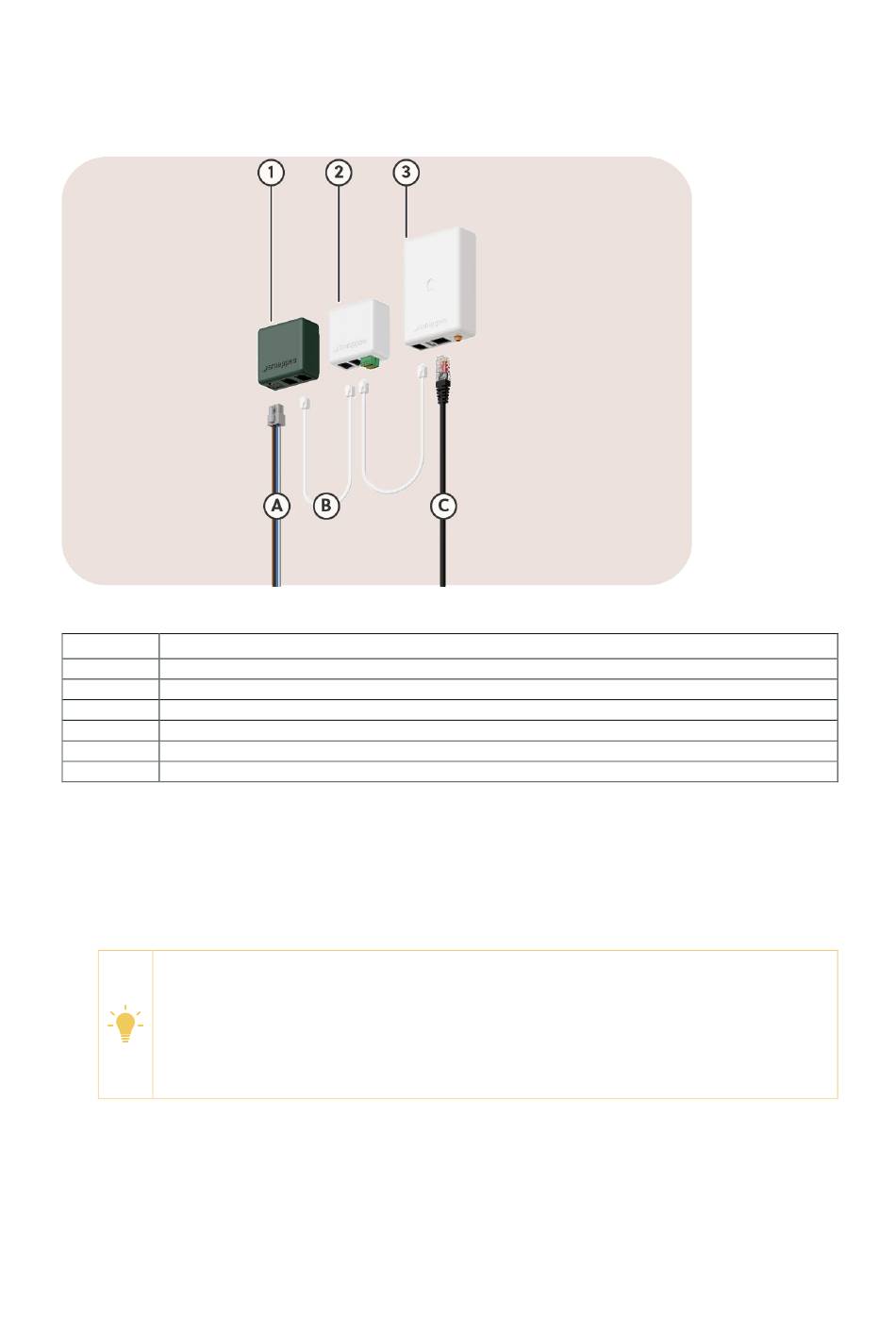

Image 12: Vue schématique du circuit Smappee B-bus
ID
Description
1
Power Box
2
Input module
3
Genius
A
Câble d'alimentation électrique
B
B-bus
C
Câble de réseau
Pour plus d'informations, voir page 8.
Consignes
1.
Assurez-vous que Smappee Infinity est installé et opérationnel.
Pour plus d'informations, voir Installation et configuration (page 11).
2. Réalisez un circuit B-bus avec les câbles Smappee Bus depuis la Power Box, en passant par
l'Input module, jusqu'au Genius.
REMARQUE
Les deux terminaux B sont identiques. Aucune attention particulière n'est portée à
l'ordre des Input modules et Output modules nécessaires à la réalisation du circuit. Pour
plus d'informations, voir Smappee Bus (page 45).
Le nombre maximum d'Input module et d'Output module par Genius est de 10.
3. Connectez un déclencheur à l'Input module.
Pour plus d'informations, voir la rubrique suivante.
Smappee Infinity – Manuel d'installation – Français
22
