Annexes
Schémas de connectivité
Les schémas de connexion suivants donnent une représentation schématique des :
Conducteurs sous tension où l'énergie circule du réseau ou de vos sources d'énergie vers les
•
différentes charges de l'installation électrique.
Emplacements où le transformateur de courant doit être placé autour des conducteurs sous
•
tension, la flèche pointant dans la même direction que le flux d'énergie.
Pour d'autres spécifications régionales non incluses dans cette annexe, veuillez contacter Smappee.

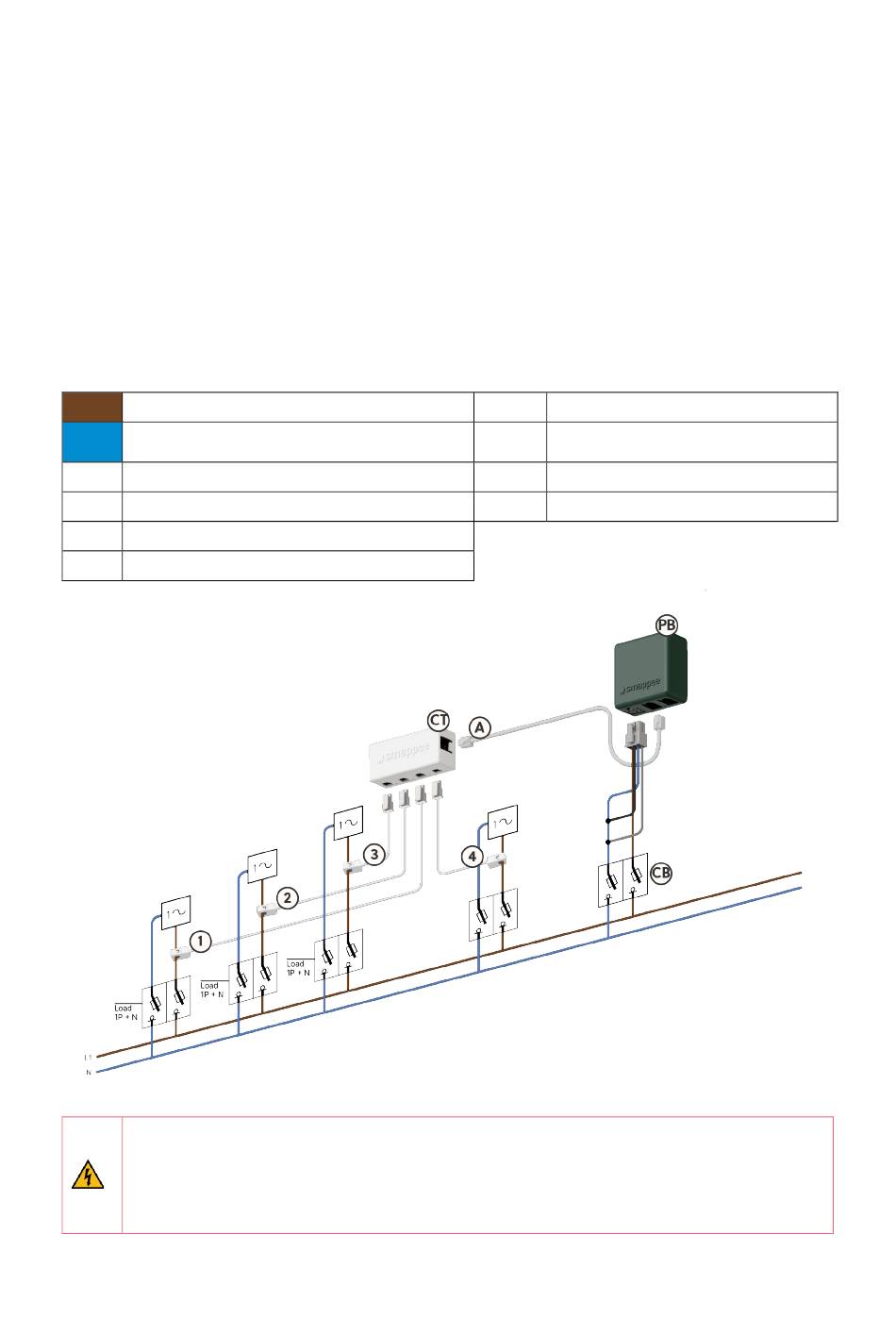

Schéma de connectivité - 1 x 230 V
L1
Fil marron pour le conducteur de la phase 1
Fil bleu pour le neutre ou la deuxième phase
N
s'il n'y a pas de neutre
1
Mesure de la phase de la charge 1
2
Mesure de la phase de la charge 2
3
Mesure de la phase de la charge 3
4
Mesure de la phase de la charge 4
AVERTISSEMENT
Le schéma de câblage et de couleurs ci-dessus est indicatif. Les réglementations
nationales doivent être respectées. Le câblage pour l'Europe doit être d'au moins 1 mm² /
600 V et protégé par un disjoncteur de 6 A.
Smappee Infinity – Manuel d'installation – Français
CB
Disjoncteur pour Smappee Infinity
PB
Power Box
CT
CT Hub
A
Câble A-bus
37
