7. Ajouter un Input module
L'Input module dispose de 4 entrées numériques :
Pour compter les impulsions, ou
•
Pour surveiller l'état de l'entrée (faible/élevé)
•
Les entrées sont indiquées sur la partie inférieure du module. Une entrée comporte deux connexions
horizontales de fils l'une à côté de l'autre.

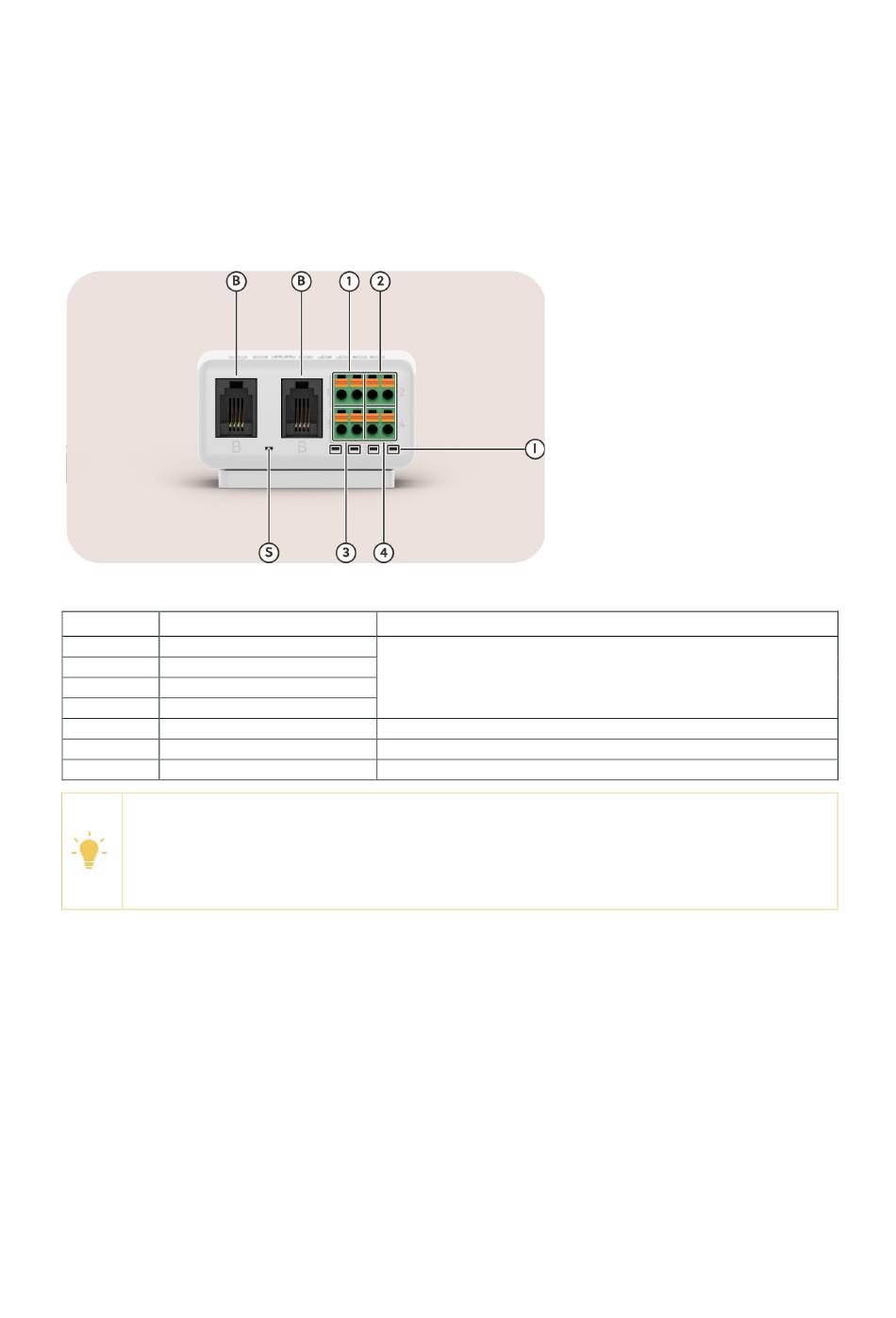

Image 11 : Vue sur un Input module
ID
Description
1
Entrée 1
2
Entrée 2
3
Entrée 3
4
Entrée 4
I
Entrée LED
B
Port B
S
État de la LED
REMARQUE
Un Input module n'est compatible qu'avec un Smappee Genius en tant que passerelle. Si
votre Smappee Infinity est équipé d'un Smappee Connect, vous devez le remplacer par un
Smappee Genius. Pour plus d'informations, consultez la page 28.
Procédez comme suit.
1.
Installer un Input module (page 22)
2. Configurer un Input module (page 23)
Smappee Infinity – Manuel d'installation – Français
Plus d'informations
Chaque entrée a 2 bornes.
État de l'entrée
2 bornes pour le chaînage des modules dans le Bus B
État de la connexion internet
21
