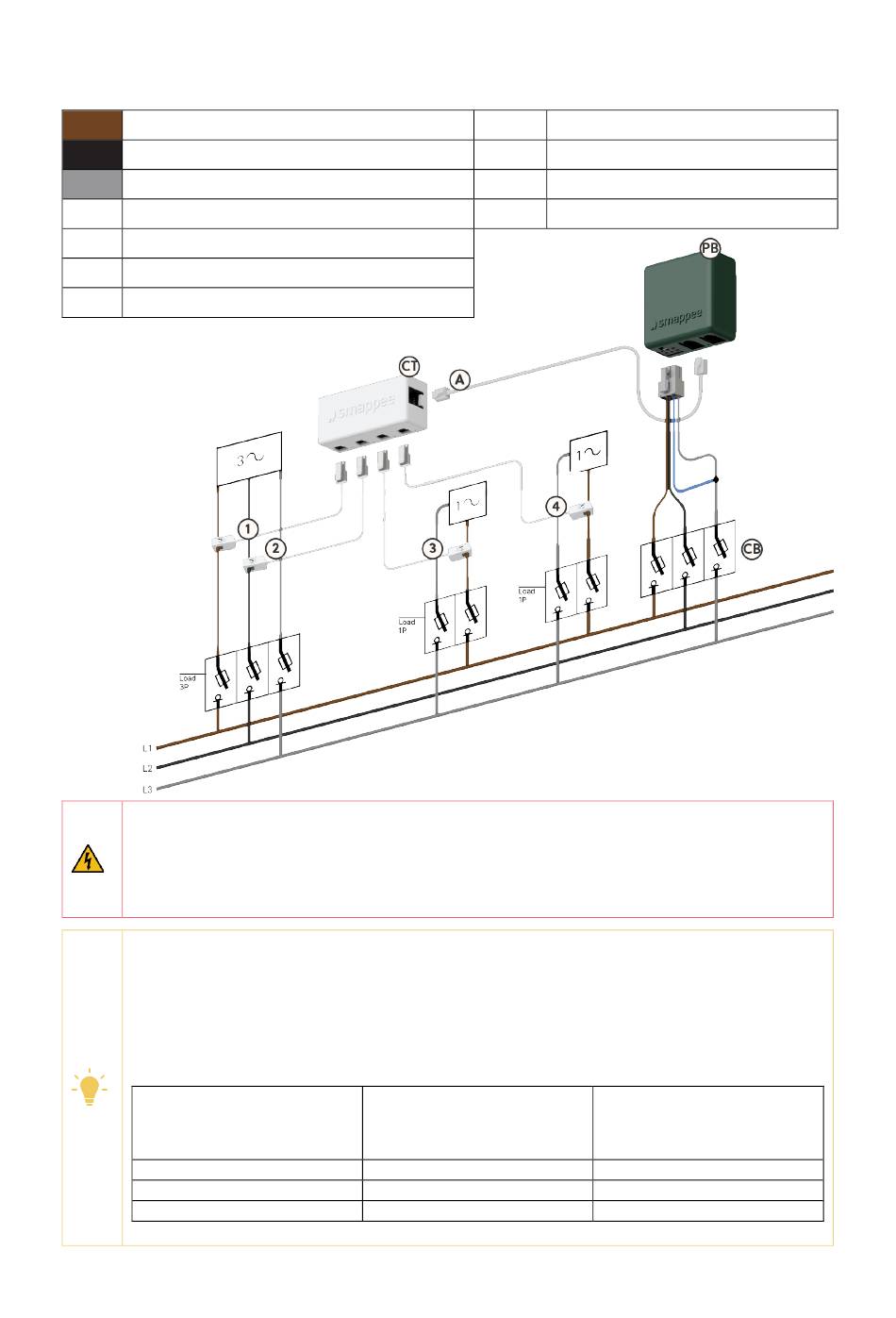

Schéma de connexion - 3 x 230 V
L1
Fil marron pour le conducteur de la phase 1
L2
Fil noir pour le conducteur de la phase 2
L3
Fil gris pour le conducteur de la phase 3
1
Phase 1 de la charge triphasée
2
Phase 2 de la charge triphasée
3
Phase 3 de la charge triphasée
4
Phase de la charge monophasée
AVERTISSEMENT
Le schéma de câblage et de couleurs ci-dessus est indicatif. Les réglementations
nationales doivent être respectées. Le câblage pour l'Europe doit être d'au moins 1 mm² /
600 V et protégé par un disjoncteur de 6 A.
REMARQUE
•
Toutes les charges triphasées doivent être mesurées avec L1 et L2 (réseau, solaire,
sous-circuits).
•
Lors de la configuration de l'Infinity avec la Smappee App, vous devez indiquer le
courant maximum. Entrer 60 % de la valeur indiquée sur le disjoncteur principal.
Pour les charges monophasées, connectez et configurez la pince comme suit :
•
Charge monophasée
alimentée par
L1 et L3
L2 et L3
L1 et L2
Smappee Infinity – Manuel d'installation – Français
CB
PB
CT
A
Connecter le
transformateur autour
de
L1
L2
L1
Disjoncteur pour Smappee Infinity
Power Box
CT Hub
Câble A-bus
Configuration dans la
Smappee App
L1
L2
L3
39
