5.2. Monter la Power Box
Mise en contexte

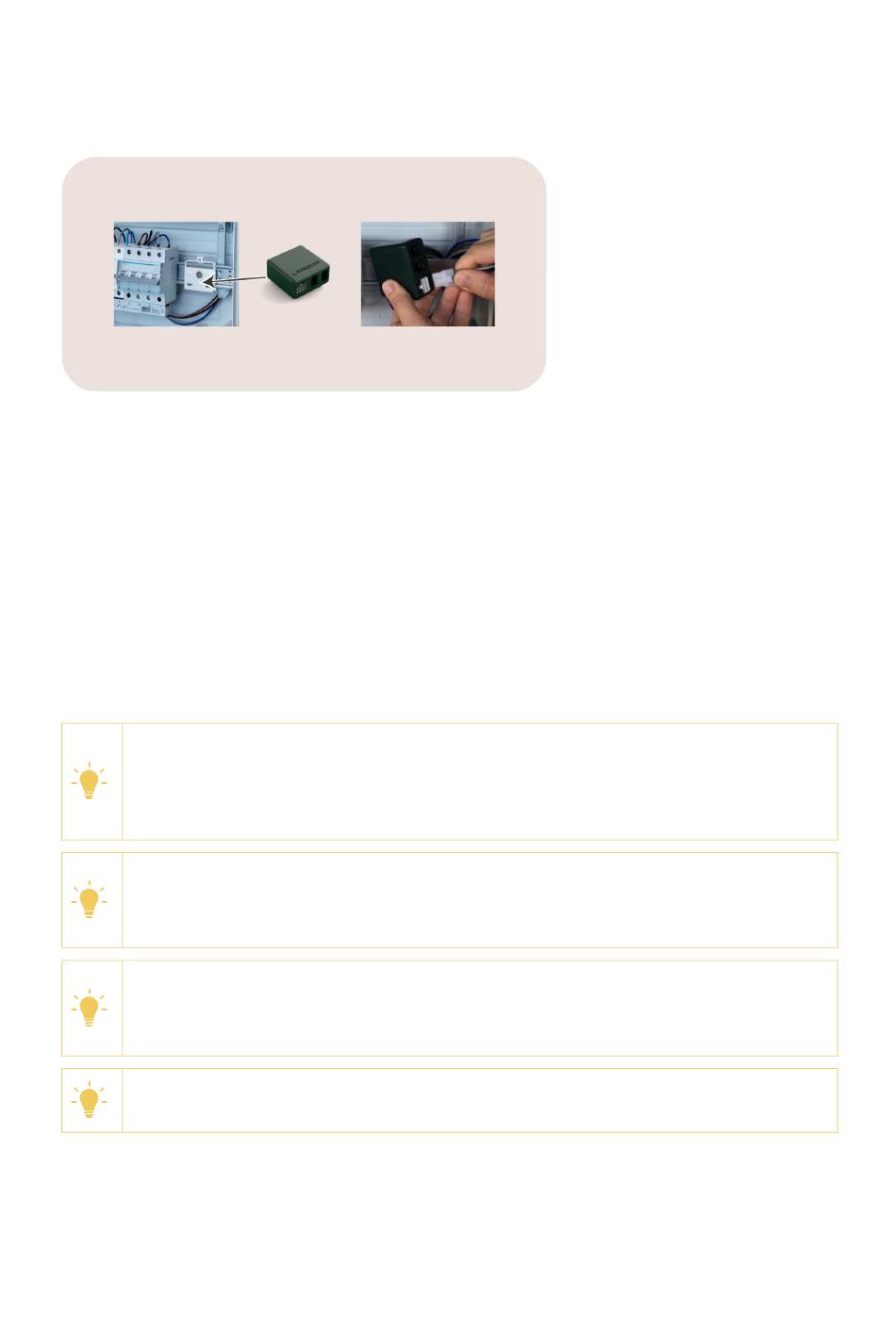

Image 4 : Vue d'un panneau de distribution avec plaque de fixation DIN et Power Box
Consignes
Procédez comme suit.
1.
Fixez la plaque de fixation DIN au rail DIN.
La plaque se clipse sur le rail. L'aimant permet de retirer facilement la Power Box durant
l'installation.
2. Connectez le câble d'alimentation électrique du disjoncteur à la Power Box.
3. Fixez la Power Box à la plaque de fixation DIN.
5.3. Installer les transformateurs de courant
Mise en contexte
REMARQUE
Pour un Split Core CT et une bobine de Rogowski, il n'est pas nécessaire de déconnecter
les fils des disjoncteurs. Le corps du transformateur de courant peut être ouvert pour le
placer autour du fil.
REMARQUE
Pour un Solid Core 3-Phase CT, il est nécessaire de déconnecter les fils. Utilisez un ordre
logique, par exemple : terminal 1 = L1, terminal 2 = L2, terminal 3 = L3.
REMARQUE
La flèche sur chaque transformateur de courant indique la direction du flux électrique vers
la charge (L).
Pour faciliter l'entretien par la suite, apposez une étiquette avec le numéro du CT Hub aux
deux extrémités du câble.
Smappee Infinity – Manuel d'installation – Français
13
