5.4. Installer les CT Hubs
Mise en contexte
Un CT Hub (4) transfère les données des Split Core CTs et des bobines de Rogowski (2) à la Power
Box (5).

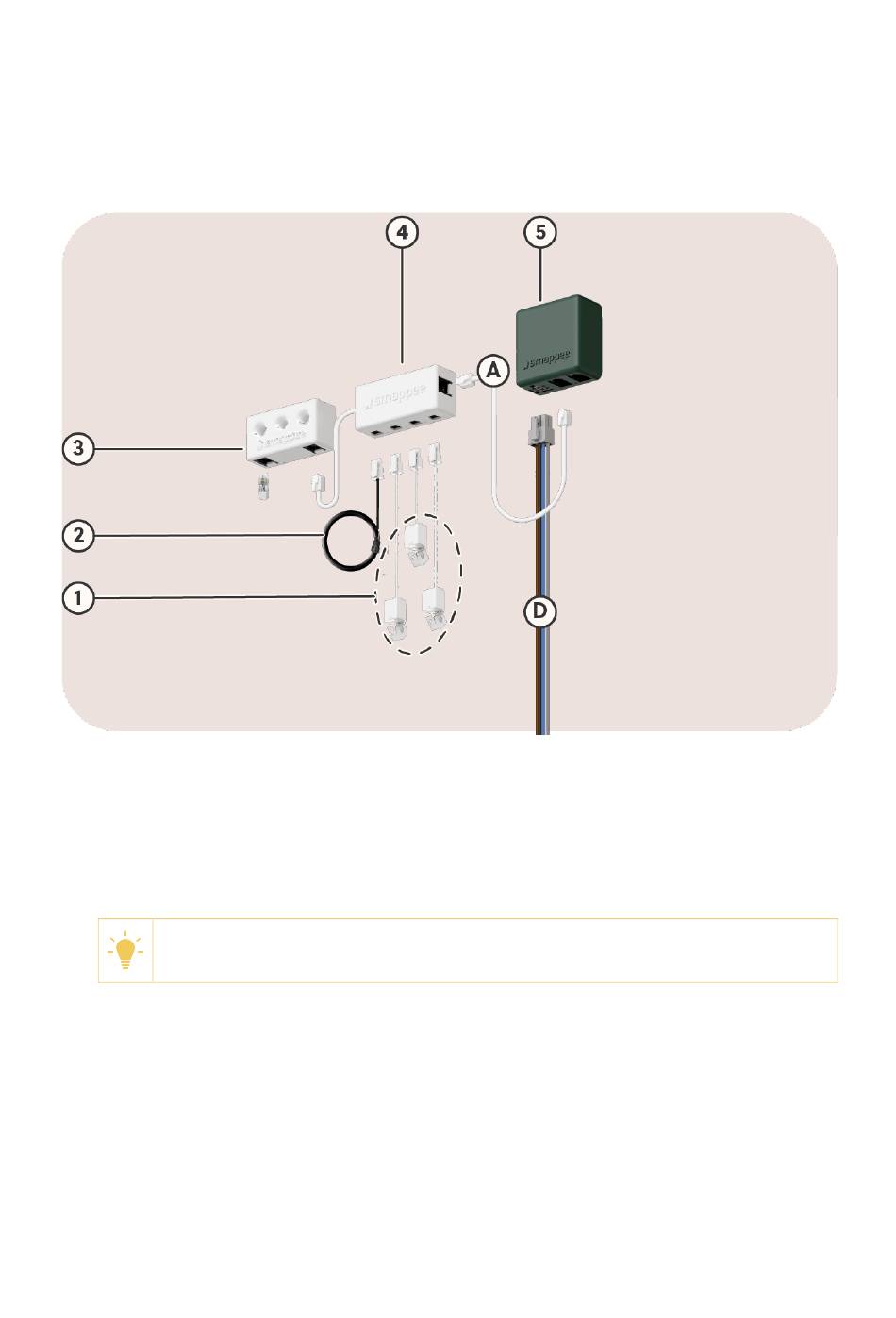

Image 8 : Vue schématique du circuit A-bus Smappee
Consignes
Procédez comme suit.
1.
Connectez les Split Core CTs et la bobine de Rogowski à un CT Hub.
Utilisez un ordre logique, par exemple : terminal 1 = L1, terminal 2 = L2, terminal 3 = L3.
Pour plus d'informations, voir Schémas de connectivité (page 37).
Le Solid Core 3-Phase CT (3) doit se trouver dans le circuit Smappee A-bus, voir les
étapes suivantes.
2. Retirez la fiche terminale de bus du terminal A de la Power Box.
3. Avec les câbles Smappee Bus, réalisez un circuit à partir du terminal A de la Power Box, à
travers les CT Hubs et les Solid Core 3-Phase CTs, jusqu'à la fiche terminale de bus dans le
dernier CT Hub ou Solid Core 3-Phase CT.
4. Fixez les CT Hubs à l'aide de serre-câbles sur les parties fixes du panneau de distribution.
Smappee Infinity – Manuel d'installation – Français
16
