8. Ajouter un Output module
L'Output module comporte deux sorties :
La sortie 1 gère le circuit du contact commun (C) avec un contact normalement ouvert (NO) ou
•
normalement fermé (NC).
•
La sortie 2 gère le circuit du contact commun (C) avec un contact normalement ouvert (NO) ou
normalement fermé (NC).
Les sorties sont indiquées sur la partie inférieure du module. Une sortie comporte trois contacts
horizontaux (NO, C et NC) juxtaposés.

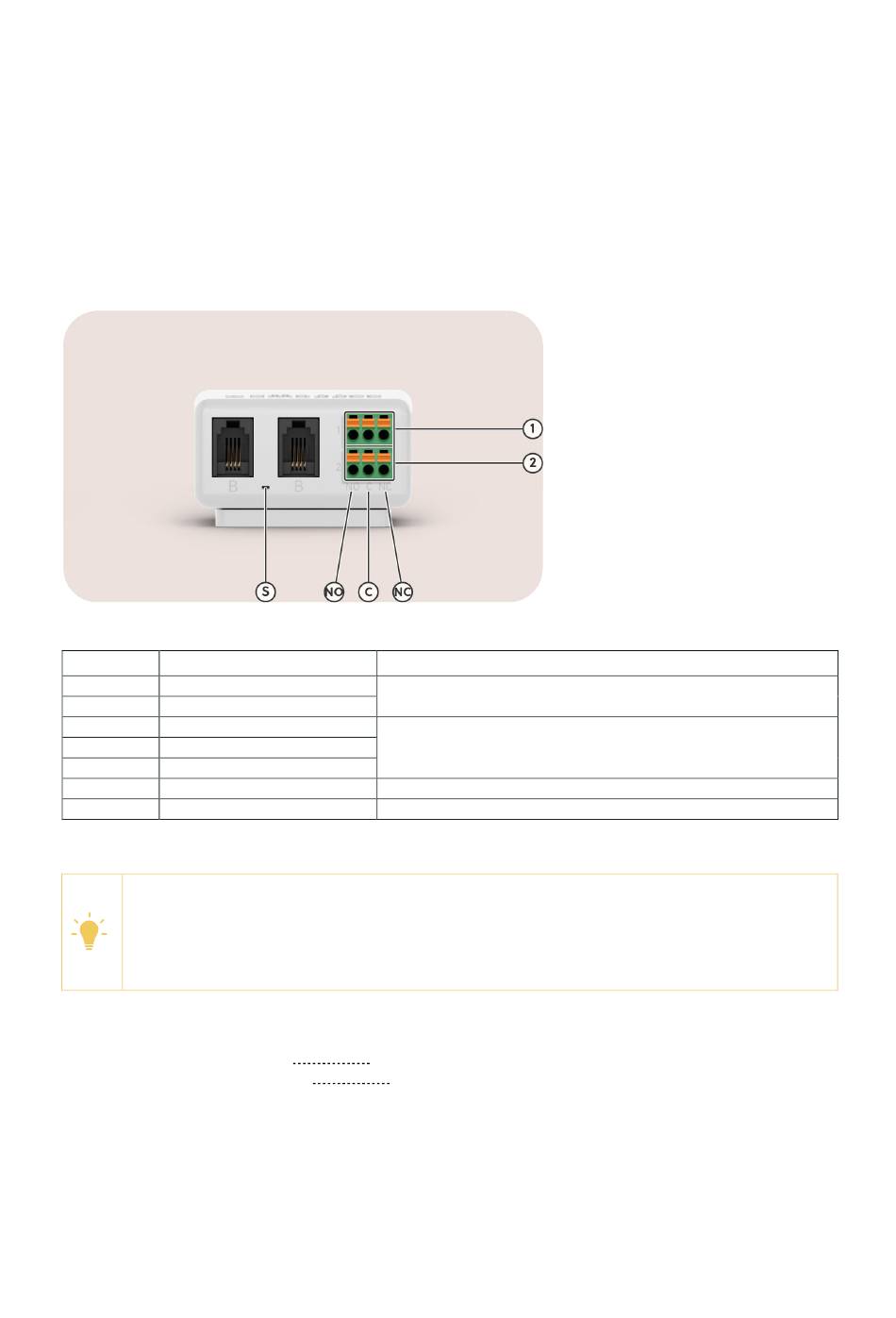

Image 13 : Vue sur un Output module
ID
Description
1
Sortie 1
2
Sortie 2
NO
Normalement ouvert
C
Commun
NF
Normalement fermé
B
Port B
S
État de la LED
REMARQUE
Un Output module n'est compatible qu'avec un Smappee Genius en tant que passerelle. Si
votre Smappee Infinity est équipé d'un Smappee Connect, vous devez le remplacer par un
Smappee Genius. Pour plus d'informations, consultez la page 28.
Procédez comme suit.
1.
Installer un Output module (page 25)
2. Configurer un Output module (page 26)
Smappee Infinity – Manuel d'installation – Français
Plus d'informations
Chaque sortie dispose de 3 bornes.
Réaliser un circuit normalement ouvert ou normalement
fermé.
2 bornes pour le chaînage des modules dans le Bus B
Indique l'état du module de sortie
24
