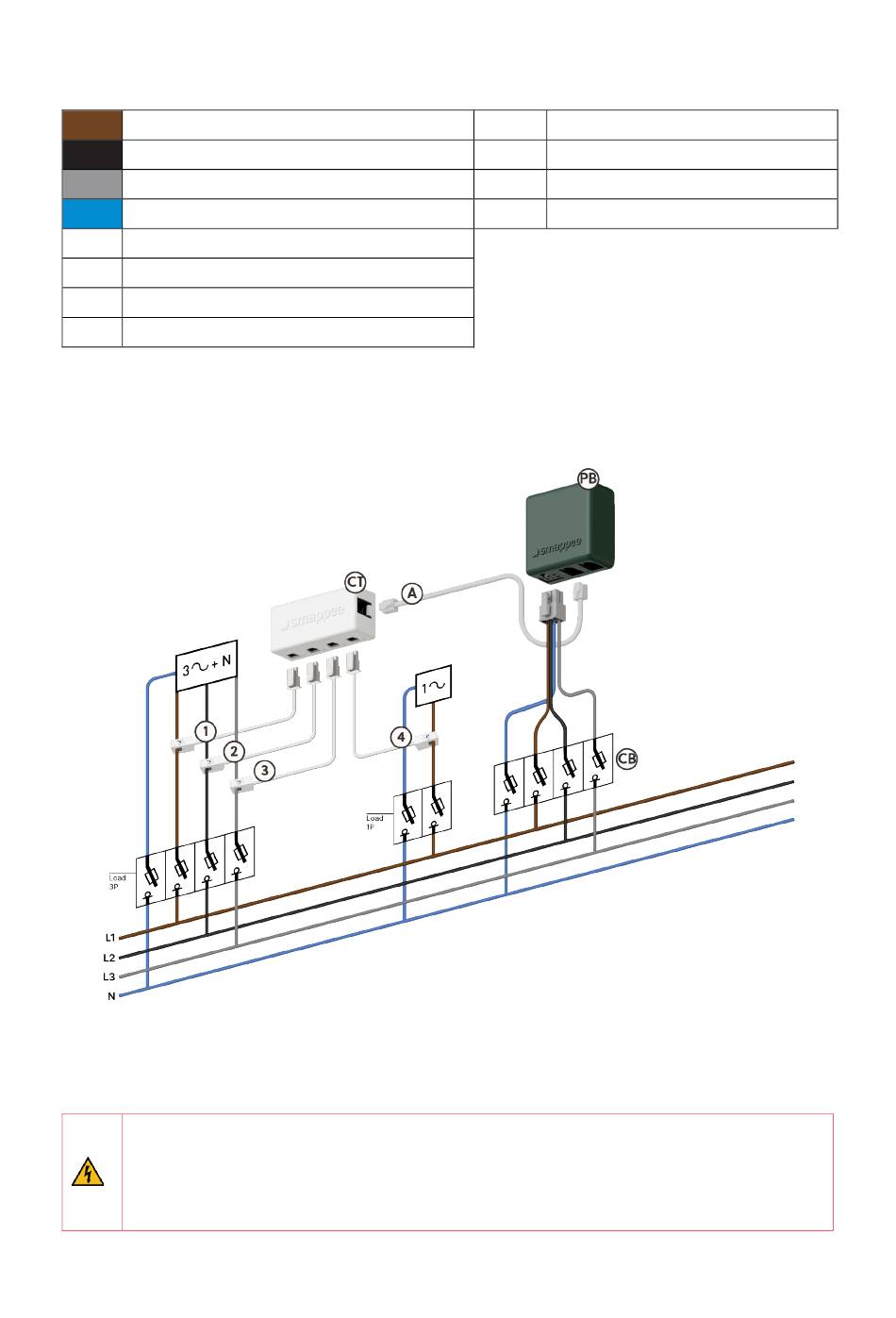

Schéma de connectivité - 3 x 400 V + N
L1
Fil marron pour le conducteur de la phase 1
L2
Fil noir pour le conducteur de la phase 2
L3
Fil gris pour le conducteur de la phase 3
N
Fil bleu pour le neutre
1
Phase 1 de la charge triphasée
2
Phase 2 de la charge triphasée
3
Phase 3 de la charge triphasée
4
Phase de la charge monophasée
AVERTISSEMENT
Le schéma de câblage et de couleurs ci-dessus est indicatif. Les réglementations
nationales doivent être respectées. Le câblage pour l'Europe doit être d'au moins 1 mm² /
600 V et protégé par un disjoncteur de 6 A.
Smappee Infinity – Manuel d'installation – Français
CB
Disjoncteur pour Smappee Infinity
PB
Power Box
CT
CT Hub
A
Câble A-bus
