5.1. Installer le disjoncteur pour Smappee Infinity
Mise en contexte

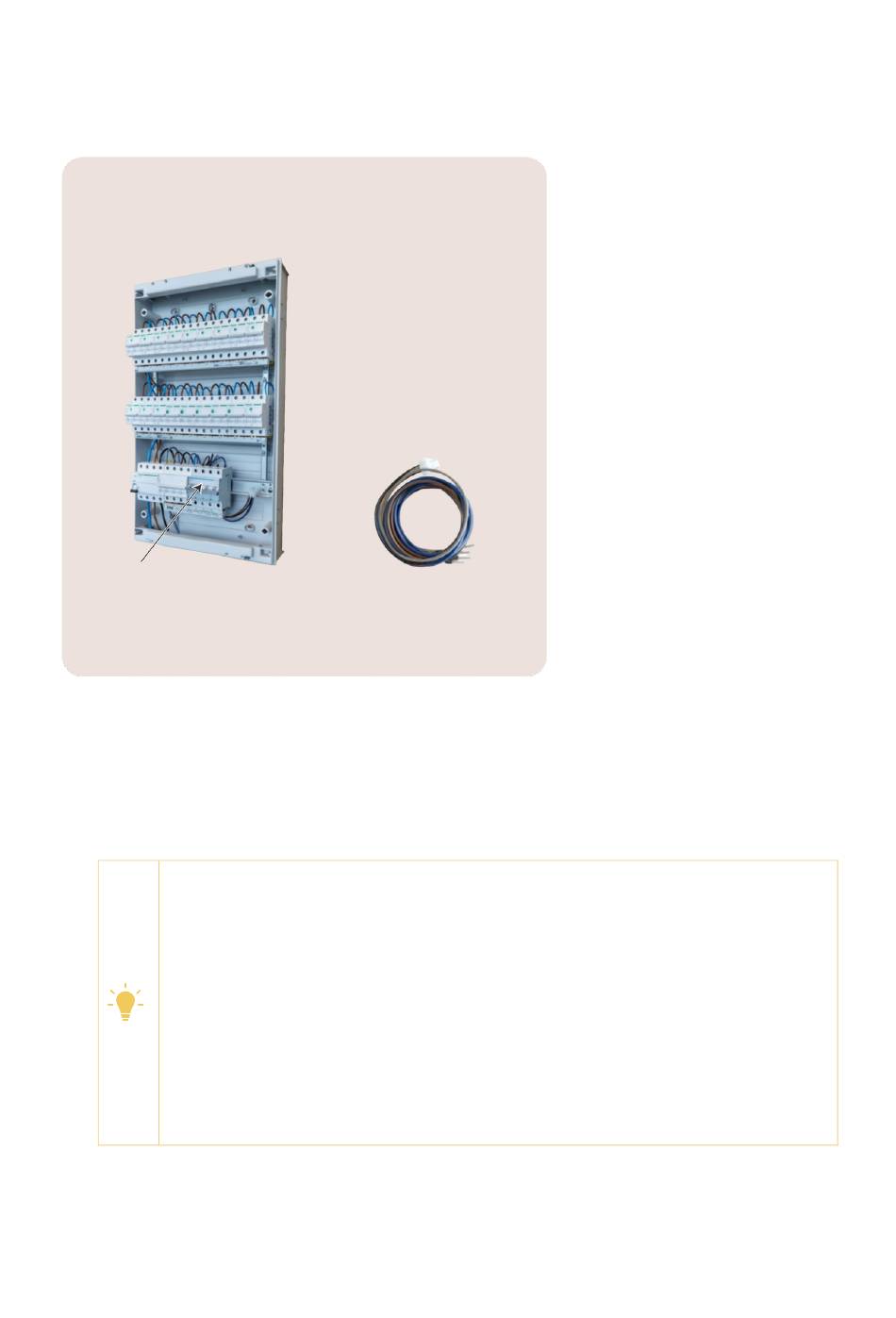

Image 3 : Vue sur un panneau de distribution et le câble d'alimentation électrique
Consignes
Procédez comme suit.
1.
Localisez un disjoncteur libre ou installez un disjoncteur supplémentaire pour la connexion à la
Power Box.
2. Connectez le câble d'alimentation électrique conformément au schéma de connexion applicable.
REMARQUE
Chaque fil de l'alimentation électrique est contrôlé et utilisé pour l'étalonnage du
Smappee Infinity.
Tous les conducteurs sous tension doivent être raccordés conformément au schéma
de connexion applicable (page 37) :
Schéma de connectivité - 1 x 230 V (page 37)
•
•
Schéma de connectivité - 3 x 400 V + N (page 38)
•
Schéma de connexion - 3 x 230 V (page 39)
•
Schéma de connexion : 2 x 120/240 V (page 40)
•
Schéma de connexion - 3 x 120/208 V ou 3 x 277/480 V (page 41)
•
Schéma de connexion - 3 x 347/600 V (page 42)
