3.14.2 Modèles RTS 750 ÷ 1450 3S

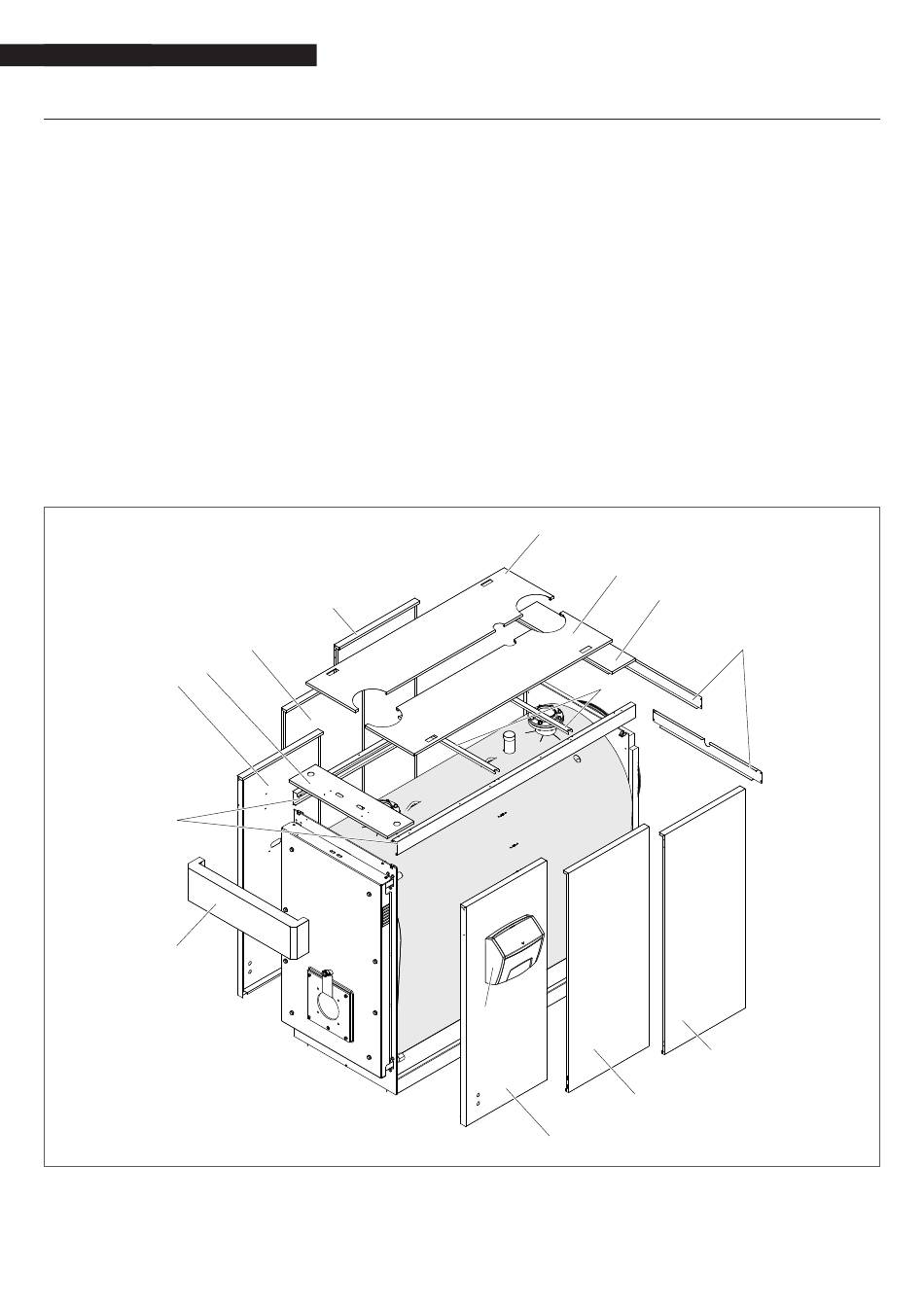

Pour le montage du système à panneaux, procéder comme indiqué ci-après:
− Ouvrir les fentes prédécoupées situées sur le panneau latéral (3-4-5-6-13-14) (selon le côté sur lequel on souhaite installer le
tableau de commande (12)) au niveau des serre-câble « ovales » du tableau de commande.
− Percer la membrane des passe-câbles du tableau de commande et préparer les câbles pour les branchements électriques,
puis insérer les bulbes/sondes dans les puits porte-sondes.
− Fixer le tableau de commande (12) au panneau en utilisant les vis fournies.
− Monter les longerons (1) et les traverses (2).
− Poser les panneaux latéraux (3-4-5-6-13-14) sur les longerons de fixation des panneaux et les faire glisser du haut vers le
bas. Faire attention à faire coïncider les trous de la partie supérieure avec les axes de fixation situés sur les longerons et vé-
rifier que l'étrier de la partie inférieure s'enclenche dans le longeron de base.
− Bloquer les panneaux latéraux avec les traverses (7), à l'aide des vis fournies.
− Monter le tableau de commande en vous référant au manuel relatif.
− Préparer les câbles pour les branchements électriques et insérer les bulbes/sondes dans les regards porte-sondes.
9
UTILISER LE REGARD EN CUIVRE (P) POUR INSÉRER LES BULBES/SONDES DES DISPOSITIFS DE SÉCURITÉ (VOIR CHAPITRE « POSITIONNEM
ENT DES SONDES »).
− Insérer les serre-câbles fournis dans les logements prévus à cet effet sur le panneau.
− Monter ensuite le panneau supérieur avant (10), celui arrière (15) et les panneaux supérieurs centraux (8-9) pour fermer
complètement la partie supérieure.
− Pour compléter le panneau, placer le bandeau (11) sur la partie supérieure de la porte.
