3.8.1 Schémas de principe

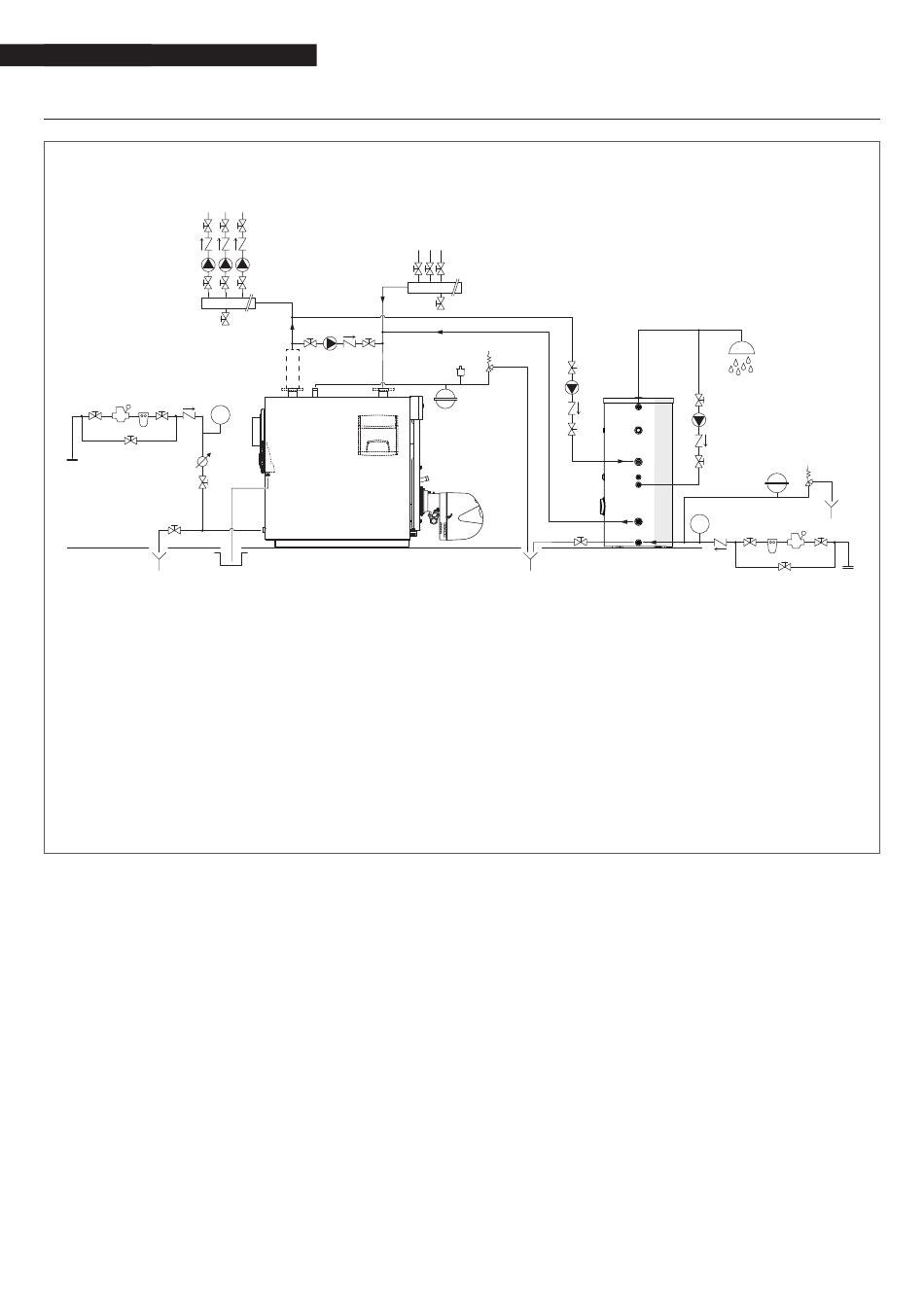

Installation pour chauffage et production d'eau sanitaire
DÉPART
INSTALLATIONS
16
3 15 3
3
10
8
18
1 Chaudière
2 Collecteurs installation
3 Vannes d'arrêt
4 Circulateurs installation
5 Clapets anti-retour
6 Purgeur automatique
7 Soupape de sécurité chaudière
8 Robinet de vidange chaudière
9 Soupape de sécurité préparateur
10 Remplissage installation
11 Vase d'expansion installation
12 Ballon à distance
13 Robinet de vidange préparateur
14 Vase d'expansion sanitaire
15 Filtre adoucisseur
16 Réducteur de pression
9
Le circuit sanitaire et le circuit de chauffage doivent être complétés par des réservoirs d'expansion d'une capacité adéquate et
des vannes de sécurité appropriées convenablement dimensionnées. La vidange des vannes de sécurité et des appareils doit
être raccordée à un système de collecte et d'évacuation approprié (voir le Catalogue pour les accessoires pouvant être combi-
nés).
9
L'installateur est chargé de choisir et d'installer les composants. Il doit travailler selon les règles de la bonne technique et se
conformer à la législation en vigueur.
9
Dans les installations contenant de l'antigel, il est obligatoire d'employer des disconnecteurs hydrauliques.
9
Les eaux d'alimentation/réintégration particulières doivent être conditionnées avec des systèmes de traitement appropriés. Les
valeurs indiquées dans le tableau de la page peuvent être considérées comme des valeurs de référence 23.
