UTILISATION

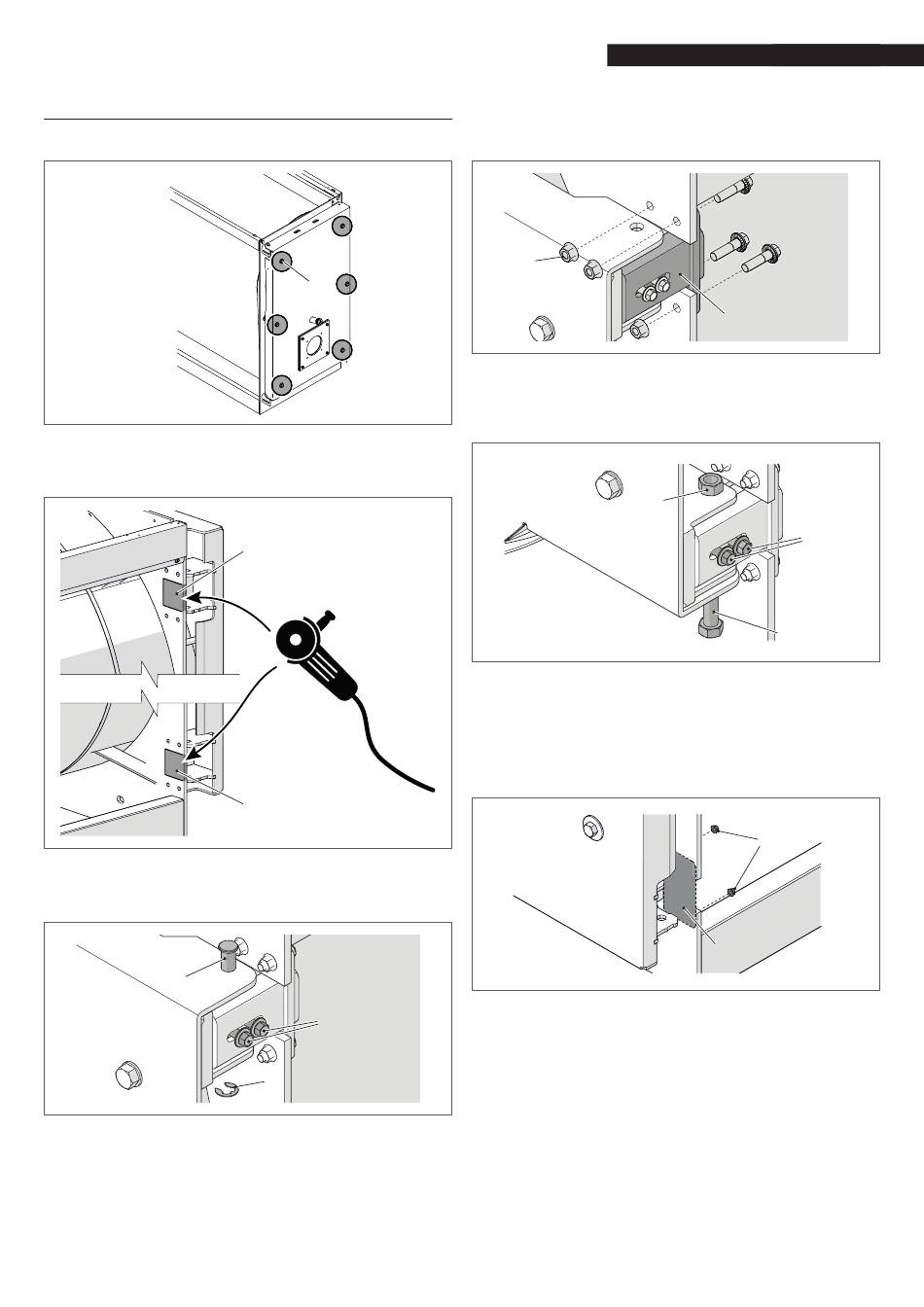

3.12.3 Système C - RTS 1750 3S
− Vérifier le serrage des vis de blocage principales (1).
− À l'aide d'une lame ou d'une scie sauteuse, retirer les
pièces prédécoupées (A) situées sur la tête avant, du côté
opposé aux charnières de la porte.
Charnière supérieure
− Desserrer les écrous (1) et retirer l'anneau élastique (2).
− Déposer le pivot passant (3).
3
1
A
A
1
2
− Dévisser les quatre écrous (4), retirer la bride (5) et la re-
monter du côté opposé en inversant la séquence des ac-
tions.
4
Charnière inférieure
− Desserrer les écrous (1).
− Desserrer l'écrou (2), dévisser et déposer le boulon pas-
sant (3).
− Dévisser les quatre écrous (4), retirer la bride (5) et la re-
monter du côté opposé en inversant la séquence des ac-
tions.
Fermeture des sièges de charnières
− Installer les plaques (6) sur ce côté en les serrant avec les
écrous (7).
33
INSTALLATEUR
5
2
1
3
7
6
