3.14 Montage de la carrosserie

3.14.1 Modèles RTS 90 ÷ 639 3S

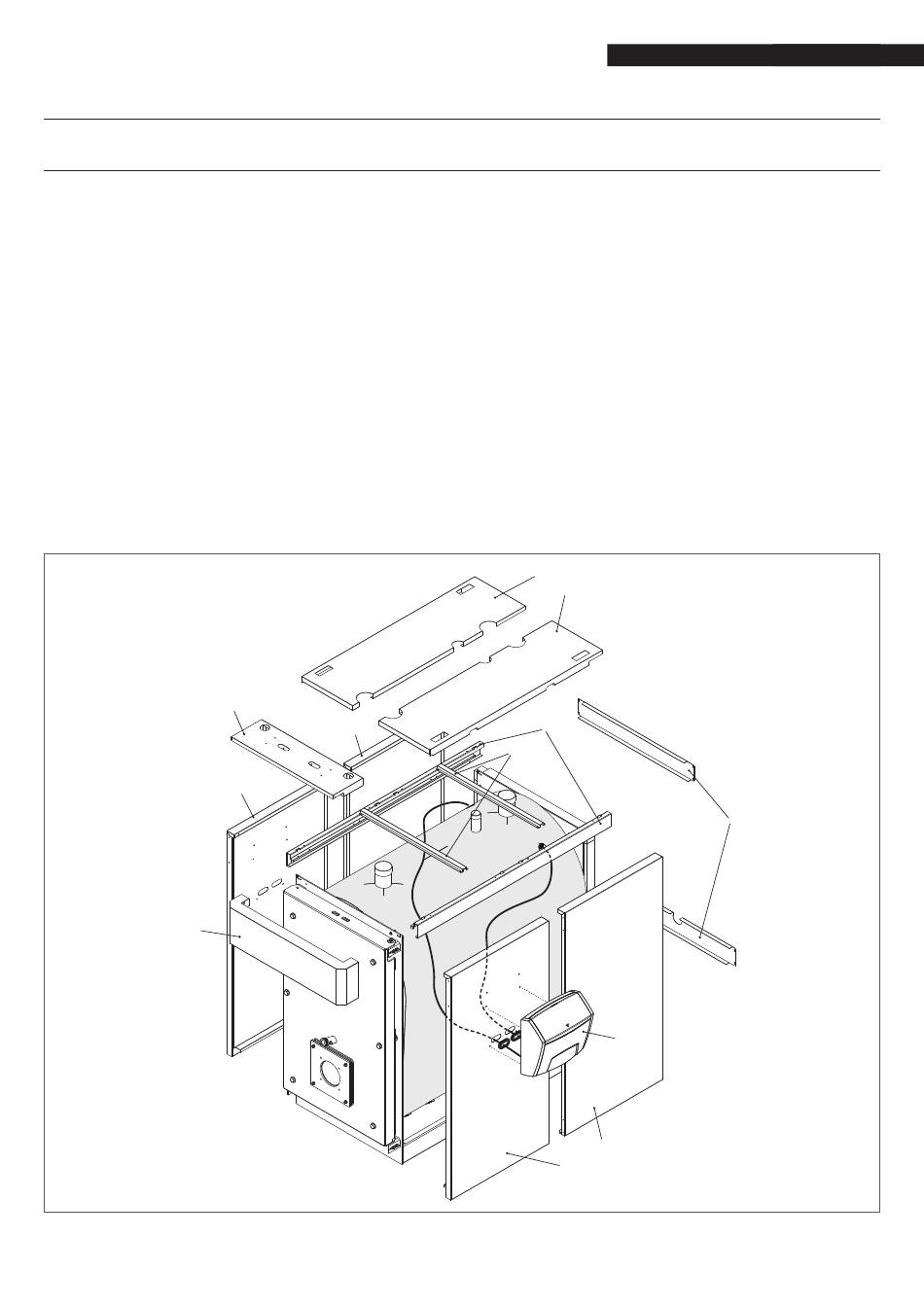

Pour le montage du système à panneaux, procéder comme indiqué ci-après:
− Ouvrir les fentes prédécoupées situées sur le panneau latéral (3-4-5-6) (selon le côté sur lequel on souhaite installer le ta-
bleau de commande (12)) au niveau des serre-câble « ovales » du tableau de commande.
− Percer la membrane des passe-câbles du tableau de commande et préparer les câbles pour les branchements électriques,
puis insérer les bulbes/sondes dans les puits porte-sondes.
− Fixer le tableau de commande (12) au panneau en utilisant les vis fournies.
− Monter les longerons (1) et les traverses (2).
− Poser les panneaux latéraux (3-4-5-6) sur les longerons de fixation des panneaux et les faire glisser du haut vers le bas. Faire
attention à faire coïncider les trous de la partie supérieure avec les axes de fixation situés sur les longerons et vérifier que
l'étrier de la partie inférieure s'enclenche dans le longeron de base.
− Bloquer les panneaux latéraux avec les traverses (7), à l'aide des vis fournies.
− Monter le tableau de commande en vous référant au manuel relatif.
− Préparer les câbles pour les branchements électriques et insérer les bulbes/sondes dans les regards porte-sondes.
