3.12.2 Système B - RTS 448 ÷ 1450 3S

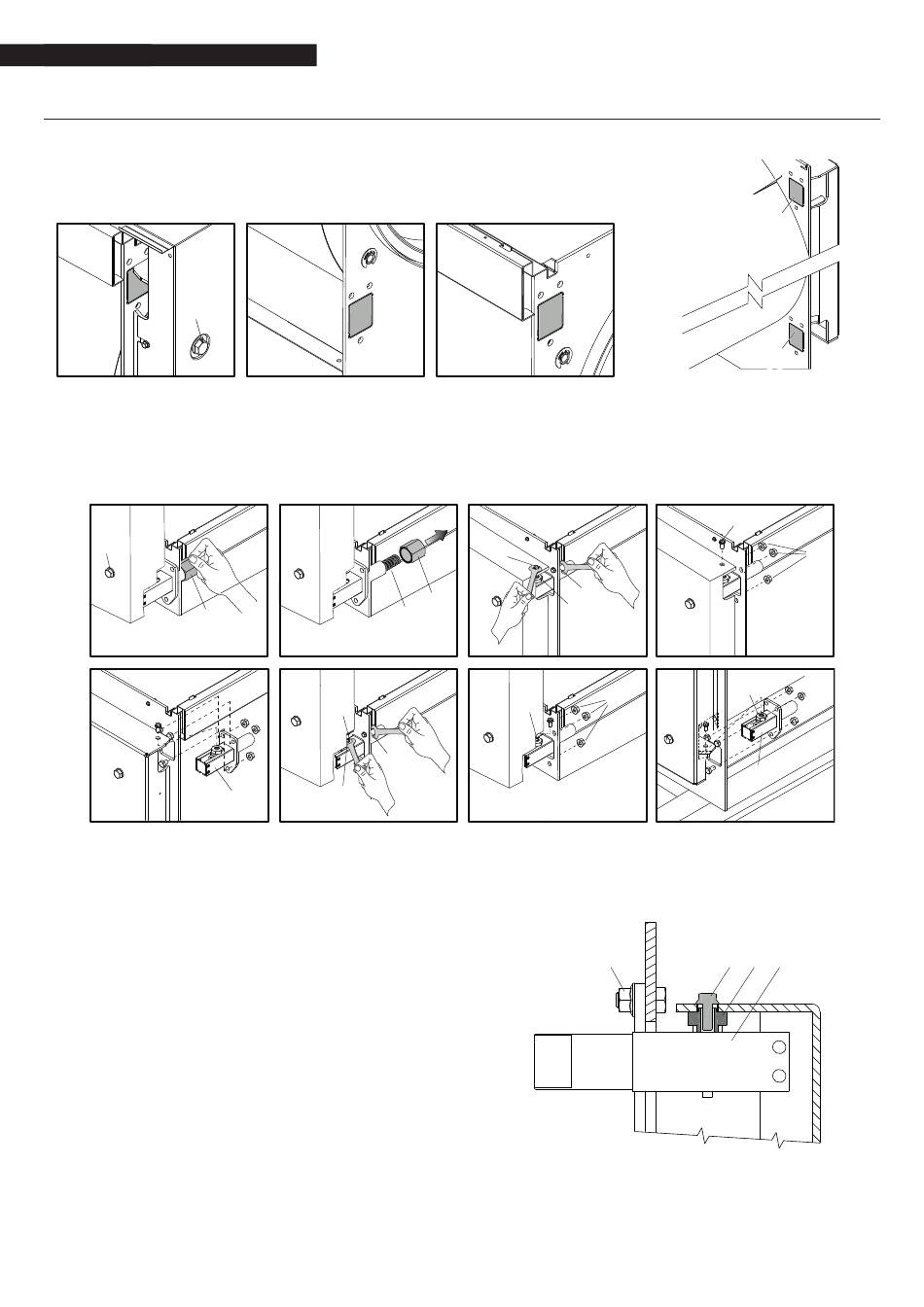

− À l'aide d'une lame ou d'une scie sauteuse, retirer les pièces prédécoupées (A) situées
sur la tête avant, du côté opposé aux charnières de la porte.
− En cas de difficulté, dévisser les vis (1) et ouvrir la porte pour effectuer l'opération
frontalement.
− Fermer la porte et la bloquer avec les vis (1).
− Retirer le capuchon (2) de la charnière inférieure en faisant attention à la pression du ressort (3) inséré à l'intérieur.
− Retirer les vis (4).
− Visser la goupille de réglage (5) pour l'abaisser.
− Retirer les boulons (6) et extraire de la partie interne les charnières (7) qui soutiennent la porte de l'intérieur.
1
− Rétablir la fonction d'ouverture du côté opposé en inversant la séquence des opérations.
Faire attention au montage de la goupille de réglage :
− Visser la goupille de réglage (5) pour la soulever.
− Vérifier que la rainure de la goupille (5) soit bien insérée
dans le trou de la porte.
− Visser les vis (4) et vérifier que la porte s'ouvre / se ferme
correctement.
