- Page 1 C H A U D I È R E S E N A C I E R RTQ 3S INSTRUCTIONS POUR LE RESPONSABLE DE L'INSTALLATION, POUR L'INSTALLATEUR ET POUR LE SERVICE D'ASSISTANCE TECHNIQUE...
-
Page 2: Conformité
CONFORMITÉ Les chaudières RTQ 3S r sont conformes à la Directive Rendements 92/42/CEE (***). Quand elles sont associées à un brûleur gaz à air soufflé, portant le marquage CE, elles répondent aussi à la Directive Gaz 2009/142/CE et aux parties applicables de la Directive Compatibilité... - Page 3 Cette notice technique contient d'importantes informations et des conseils qui doivent être suivis pour une installation plus simple et une utilisation optimale de la chaudière RTQ 3S Cordialement. Riello S.p.A.
-
Page 4: Table Des Matières
SOMMAIRE GÉNÉRALITÉS Avertissements généraux page 5 Règles fondamentales de sécurité “ Description de l'appareil “ Tableaux de commande “ Brûleurs conseillés pour l'association “ Identification “ Données techniques “ RESPONSABLE DE L'INSTALLATION Mise en service page 12 Arrêt temporaire “ Arrêt pour de longues périodes “... -
Page 5: Généralités
Dans le cas contraire, contacter le Service d'Assis- tance Technique r ou des professionnels qualifiés. chaudière. L'installation des chaudières RTQ 3S r doit être En cas de non-utilisation de la chaudière pendant une longue période, il est conseillé de faire appel au effectuée par une entreprise agréée conformément... -
Page 6: Description De L'appareil

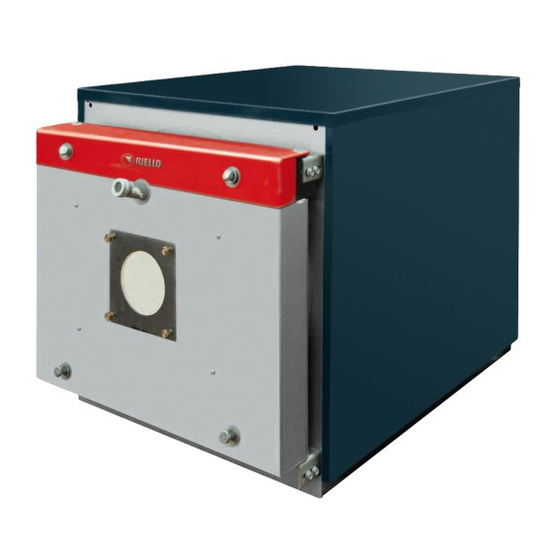

DESCRIPTION DE L'APPAREIL Les chaudières en acier RTQ 3S r, chambre de À l'intérieur du faisceau tubulaire, les turbulateurs en combustion horizontale à flamme inversée et à batterie acier inoxydable permettent de préétablir la pression de tubes de fumée concentrique, sont des générateurs dans la chambre de combustion et la température des... -
Page 7: Tableaux De Commande
TABLEAUX DE COMMANDE Les tableaux de commande r pouvant être associés aux chaudières en acier RTQ 3S r sont ceux figurant ci-dessous, qui tiennent compte des différentes fonctions de service, des exigences de l'installation thermique et des divers dispositifs employés sur ces chaudières. Afin de garantir l'intégrité et la fiabilité du produit dans le temps, suivre scrupuleusement les indications du tableau :... -
Page 8: Brûleurs Conseillés Pour L'association
BRÛLEURS CONSEILLÉS POUR L'ASSOCIATION r sont: RTQ 3S Les brûleurs conseillés pour obtenir les meilleures performances des chaudières RTQ 3S BRÛLEURS KIT ACCESSOIRES PLAQUE TÊTE MODÈLE CODE 115 166 217 255 318 349 448 511 575 639 766 896 1100 1300 1600 2100 2400... - Page 9 En cas de longueurs supérieures, celles-ci ne doivent pas dépasser de 20% la valeur indiquée. Il est interdit d'utiliser le brûleur existant en cas de longueurs inférieures à celles indiquées ci-dessus. PLAQUE PORTE-BRÛLEUR Les chaudières RTQ 3S r sont équipées de série de plaques porte-brûleur percées de manière à pouvoir 45°...
-
Page 10: Identification
IDENTIFICATION La chaudière peut être identifiée par: Plaquette du n° de fabrication Appliquée au corps de la chaudière, elle indique le numéro de fabrication, le modèle et la puis- sance au foyer. Plaquette technique 2 3 2 7 0 0 0 0 5 8 1 Indique les données techniques et les perfor- SEMAINE mances de l'appareil. -
Page 11: Données Techniques
DONNÉES TECHNIQUES GÉNÉRALITÉS... -
Page 12: Responsable De L'installation
MISE EN SERVICE RTQ 3S La première mise en service de la chaudière remettre en marche la chaudière de manière autonome r doit être effectuée par le Service d'Assistance sans faire appel au Service Technique; par exemple Technique r, après quoi la chaudière peut fonction- après une période d'absence prolongée. -
Page 13: Arrêt Temporaire
Après un «ARRÊT DE MISE EN SÉCURITÉ», attendre La chaudière effectuera la phase d'allumage et, une fois 30 secondes environ avant de rétablir les conditions démarrée, elle restera en marche jusqu'à ce que les de démarrage. températures réglées soient atteintes. Les démarrages et les arrêts suivants se feront automa- Pour rétablir les conditions de démarrage, appuyer sur tiquement en fonction de la température désirée, sans... -
Page 14: Arrêt Pour De Longues Périodes
ARRÊT POUR DE LONGUES PÉRIODES En cas de non-utilisation de la chaudière pendant une longue période, il est nécessaire d'effectuer les opéra- tions suivantes: - mettre l'interrupteur principal du tableau de com- mande sur 0 «arrêt» et vérifier que la lampe de signa- lisation verte s'éteint - mettre l'interrupteur général de l'installation sur «arrêt»... -
Page 15: Entretien
ENTRETIEN Ne pas oublier que le DPR italien du 26 août 1993 n° tantes informations sur les possibilités de MAINTENANCE 412 OBLIGE LE RESPONSABLE DE L'INSTALLATION PROGRAMMÉE, laquelle est synonyme de: THERMIQUE à confier L'ENTRETIEN PÉRIODIQUE et - plus grande sécurité; la MESURE DU RENDEMENT DE COMBUSTION À... -
Page 16: Réception Du Produit
RÉCEPTION DU PRODUIT Les chaudières en acier RTQ 3S r sont livrées en 3 colis distincts: LE CORPS CHAUDIÈRE auquel est appliquée l'enveloppe des documents (A), qui contient: - la notice d'instructions; - plaquette technique (à appliquer sur l'habillage au moment de l'installation);... -
Page 17: Dimensions Et Poids
RTQ 217÷349 3S 70÷100 RTQ 448÷2400 3S 70÷100 RTQ 3S DESCRIPTION 115 166 217 255 318 349 448 511 575 639 766 896 1100 1300 1600 2100 2400 A - Largeur 975 1150 1150 1220 1220 1285 1360 1450 1535 1610 1715 1715 mm... -
Page 18: Manutention
MANUTENTION r sont dotées Avant de positionner la chaudière, retirer la base en bois RTQ 3S Les chaudières en acier en dévissant les vis de fixation. d'anneaux de levage. Faire attention pendant la manu- tention et se servir d'équipements adaptés à leur poids. -
Page 19: Raccordements Hydrauliques
RACCORDEMENTS HYDRAULIQUES r sont conçues RTQ 3S liques sont indiquées dans le tableau. Les chaudières en acier et réalisées pour être montées dans des installations de chauffage ainsi que, lorsqu'elles sont raccordées à des Tenir compte des encombrements du tableau de systèmes appropriés, pour la production d'eau chaude... -
Page 20: Pompe Anti-Condensats
Schéma de principe - installation pour chauffage et production d'eau sanitaire DÉPART RETOUR UTILISATIONS INSTALLATIONS INSTALLATIONS CIRCUIT SANITAIRE 1 - Chaudière 2 - Collecteurs installation 3 - Vannes de sectionnement 4 - Circulateurs installation 5 - Clapets anti-retour 6 - Purgeur automatique 7 - Soupape de sécurité... -
Page 21: Évacuation Des Produits De La Combustion
être réalisés conformément aux normes et à la législa- tion en vigueur, avec des conduits rigides, étanches, résistants à la température, aux condensats et aux contraintes mécaniques. Ø Schéma de principe RTQ 3S DIMENSIONS (mm) 1100 1300 1600 2100 2400 Ø 900 1000 1000 Le conduit de fumée doit garantir la dépression... - Page 22 - Vérifier que les vis principales de fixation (1) sont serrées à fond. - Retirer les vis de sécurité supérieures (2) et la patte - Dévisser la vis supérieure (6), retirer la douille (5) et d’arrêt de la porte (3). la rondelle (7).
- Page 23 - Remonter la patte supérieure d’arrêt de la porte (3), - Desserrer complètement les vis de fixation imperda- précédemment retirée, du côté opposé à la position bles (1) et ouvrir la porte. d’origine, en la bloquant avec les vis de sécurité (2). - Retirer le groupe axe «...
-
Page 24: Montage De L'habillage
MONTAGE DE L'HABILLAGE - Insérer la partie inférieure des panneaux latéraux (1) - Préparer les câbles pour les raccordements électriques dans les longerons de la base (2) et le pli supérieur et insérer les bulbes/sondes dans les doigts de gant. dans les fentes (A) présentes sur les faces avant et - Insérer les passe-fils, fournis de série, dans les loge- arrière. - Page 25 - Préparer les câbles pour les raccordements électriques - Insérer la partie inférieure du ou des panneaux latéraux et insérer les bulbes/sondes dans les doigts de gant. dans les longerons de la base (2) et le pli supérieur - Insérer les passe-fils, fournis de série, dans les loge- dans les fentes (A) présentes sur les faces avant et ments prévus sur l'habillage.
- Page 26 - Insérer la partie inférieure des panneaux latéraux - Préparer les câbles pour les raccordements élec- arrière (1) et avant (2) d'abord dans les longerons de la triques et insérer les bulbes/sondes dans les doigts de base (3) puis les accrocher aux longerons supérieurs gant.
-
Page 27: Préparation À La Première Mise En Service
PRÉPARATION À LA PREMIÈRE MISE EN SERVICE Avant de passer à l'allumage et à l'essai fonctionnel des r, vérifier que: RTQ 3S chaudières - le carton (1) de protection de la fibre céramique a été enlevé - les turbulateurs (2) sont correctement positionnés (posi- tion horizontale) à... -
Page 28: Première Mise En Service
PREMIÈRE MISE EN SERVICE Après avoir effectué les opérations de préparation à la première mise en service, pour démarrer la chaudière, il faut: - si l'installation est équipée d'une thermorégulation ou d'un ou de plusieurs chronothermostats, vérifier qu'ils sont dans l'état «actif» - régler le ou les chronothermostats d'ambiance ou la ther- morégulation sur la température désirée (~20°C) - mettre l'interrupteur général de l'installation sur «marche»... -
Page 29: Contrôles Pendant Et Après La Première Mise En Service
CONTRÔLES PENDANT ET APRÈS LA PREMIÈRE MISE EN SERVICE Une fois le démarrage effectué, on doit vérifier que la chau- dière s'arrête puis redémarre: - en modifiant le réglage du thermostat de chaudière - en intervenant sur l'interrupteur principal du tableau de commande - en intervenant sur le thermostat d'ambiance, sur le pro- grammateur horaire ou sur la thermorégulation. -
Page 30: Entretien
ENTRETIEN L'entretien périodique est une obligation prévue par le Ne pas oublier que l'entretien peut être effectué par le Service d'Assistance Technique r ou par des profes- DPR italien du 26 août 1993, n° 412, et il est essentiel pour la sécurité, le rendement et la longévité de l'appa- sionnels qualifiés. -
Page 31: Nettoyage De La Chaudière
- la vérification de l'état des turbulateurs et de leur En cas d'actions plus énergiques, retirer le couvercle de propreté (les remplacer s'ils sont usés). la boîte à fumée (5) en remplaçant le joint en fibre de RTQ 3S DIMENSIONS (mm) 896 1100 1300 1600 2100 2400 Longueur 855 973 1150 1150 1386 1386 1327 1327 1741 1741 1741 1741 2150 2400 2400 2400 2700 N°... -
Page 32: Éventuelles Anomalies Et Solutions
ÉVENTUELLES ANOMALIES ET SOLUTIONS ANOMALIE CAUSE REMÈDE Le générateur se salit faci- Brûleur mal réglé Contrôler le réglage du brû- lement leur (analyse des fumées) Conduit de fumée encrassé Nettoyer le parcours des fumées et le conduit de fumée Parcours air brûleur sale Nettoyer la volute air du brûleur Nettoyer le parcours des... - Page 33 ANOMALIE CAUSE REMÈDE Le générateur est en tem- Présence d'air dans l'instal- Purger l'installation pérature mais le système lation chauffant est froid Circulateur défectueux Débloquer le circulateur Thermostat de température Vérifier la température réglée minimale (si présent) Odeur de produits imbrûlés Vérifier la propreté...
