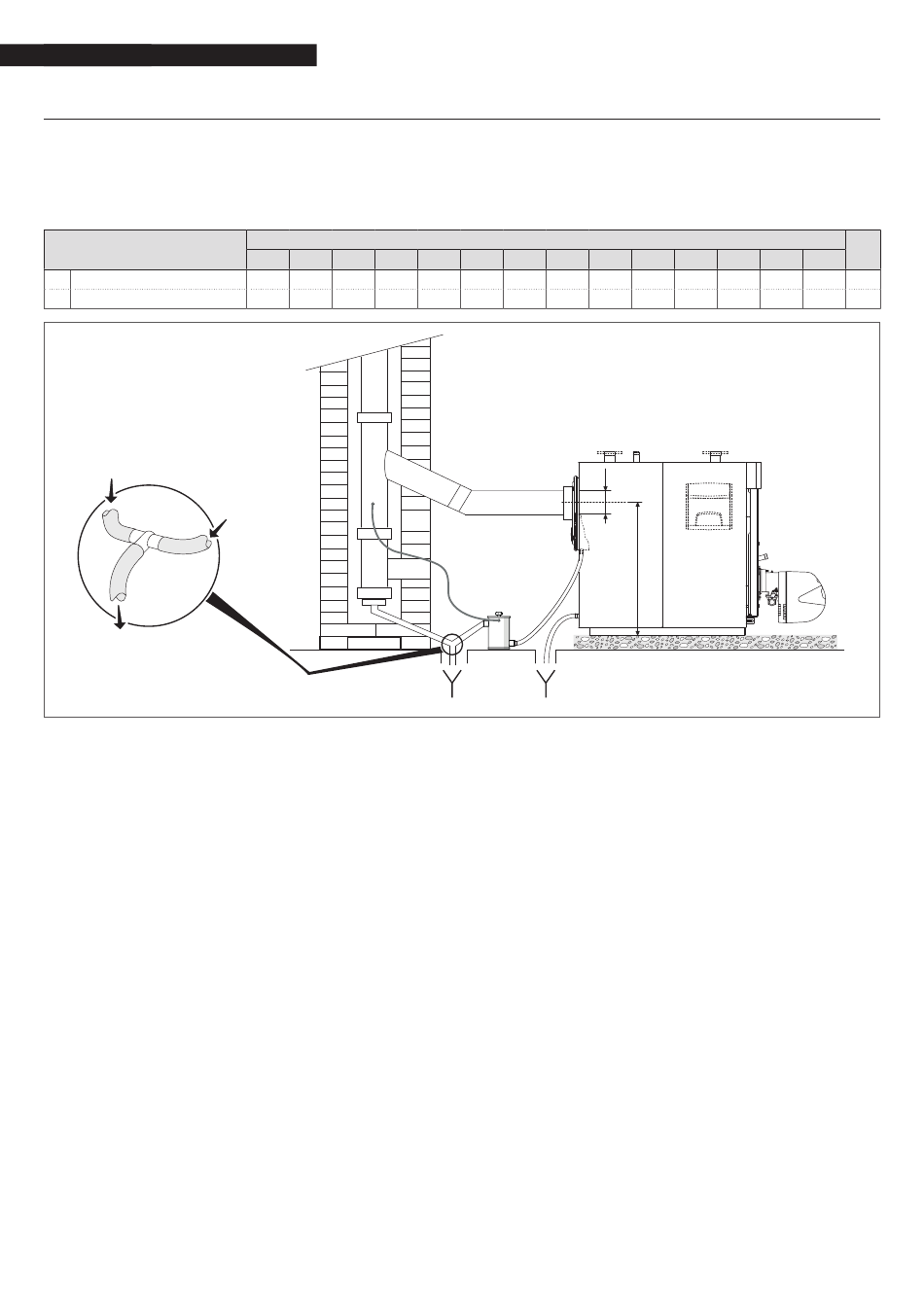

3.10 Évacuation des produits de la combustion
Le carneau et le raccord au conduit de fumée doivent être réalisés conformément aux normes et à la législation en vigueur, avec des
conduits rigides, résistants à la condensation, adaptés à la température des produits de la combustion, aux contraintes mécaniques
et étanches.
Le conduit de fumée doit être équipé d'un module de collecte et d'évacuation des condensats et le carneau doit avoir une pente,
vers la chaudière, d'au moins 3°.
DIMENSIONS (mm)
Ø Diamètre raccord fumées
H Hauteur sortie fumées
condensation
cheminée
à l'échappement
ou éventuelle
neutralisation de la
condensation
9
Le conduit de fumée doit garantir la dépression minimale prévue par les normes techniques en vigueur, en considérant une
pression « zéro » au raccord avec le conduit de raccordement.
9
Des conduits de fumée et des carneaux inadaptés ou mal dimensionnés peuvent amplifier le bruit et influer négativement sur
les paramètres de combustion
9
Les joints des jonctions doivent être réalisés avec des matériaux adéquats (par exemple, des stucs, mastics, préparations à base
de silicone).
9
Les conduits d'évacuation non isolés sont des sources potentielles de danger.
9
En cas d'utilisation de conduits d'évacuation des fumées en matière plastique, il est nécessaire d'installer un thermostat de
sécurité à brassard taré à 90°C. Le thermostat doit être installé sur l'évacuation des fumées à une distance, depuis la sortie du
corps de la chaudière, égale au diamètre de l'évacuation des fumées.
9
Pour chaque chaudière utilisée, le tuyau d'évacuation horizontal doit être relié au tuyau vertical à l'aide de raccords à 45°.
9
Lorsque plus d'une chaudière est installée dans la centrale thermique, il est conseillé d'utiliser des cheminées séparées pour
chaque chaudière.
90 115 166
180 200 250
870 946 1005 1005
condensation
chaudière
CHAUDIÈRE RTS 3S
217 255 349 448 511
250 250 250 300 300
1130 1130 1290 1290 1405
Vidange Vidange
28
639 750 850 1160 1450 1750
350 350 350 400 450
1445 1445 1580 1695
Ø
H
450 mm
1760 mm
