UTILISATION
INSTALLATEUR

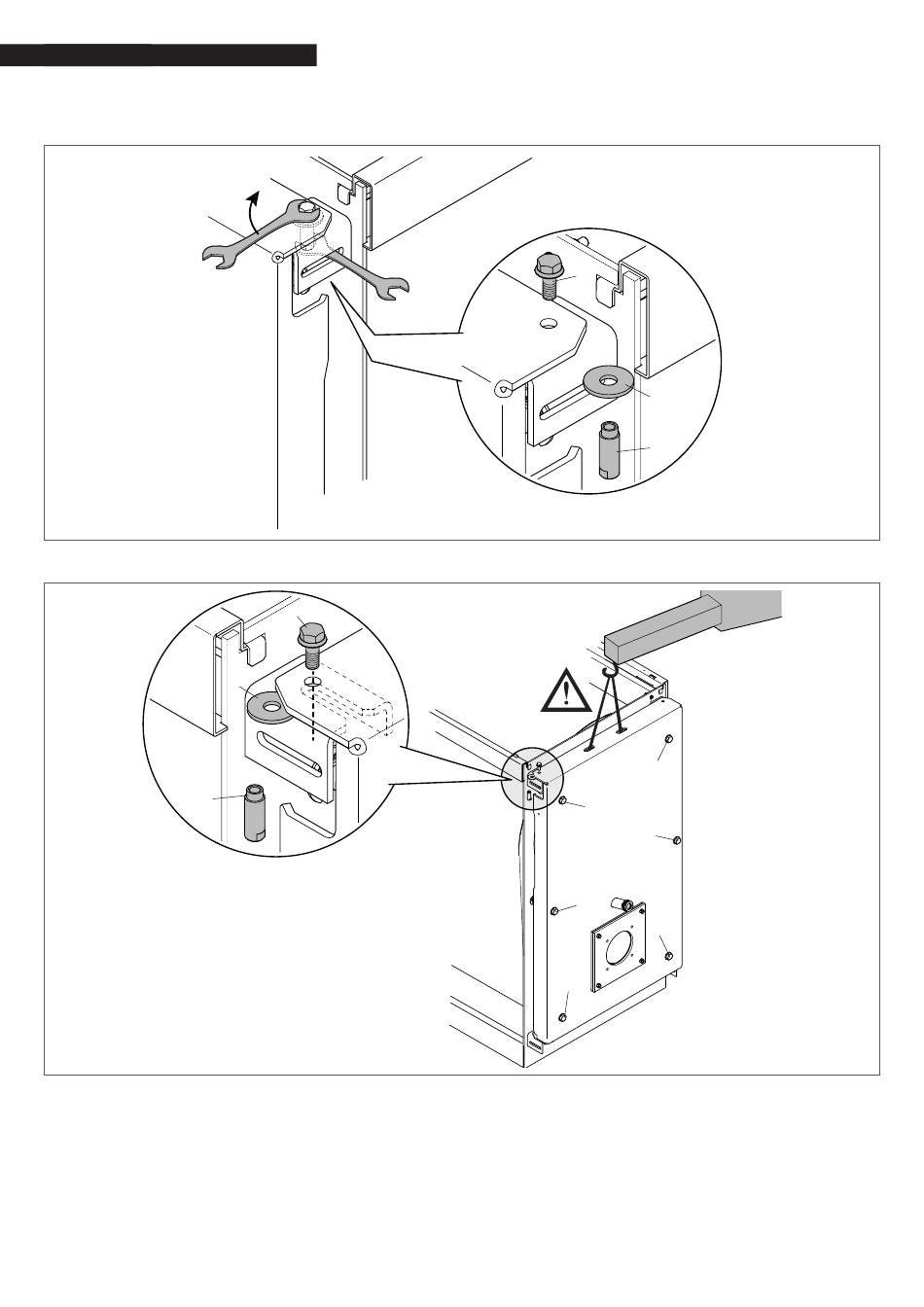

− Introduire dans la fente latérale supérieure la clé appropriée et maintenir la douille immobile (4).
− Dévisser la vis supérieure (5), retirer la douille (4) et la rondelle (6).
− Monter la douille (4), la vis (5) et la rondelle (6) qu'on vient d'enlever de l'autre côté de la porte.
9
Si l'alignement et la hauteur de la porte posent des problèmes lors de l'insertion du bloc de la goupille (4-5-6), desserrer légè-
rement les vis de blocage (1) et soulever la porte pour faciliter l'insertion de la rondelle (6).
9
La porte doit être soulevée à l'aide d'outils adaptés à son poids et en utilisant des protections de sécurité appropriées. Une fois
la rondelle (6) insérée, positionner la vis et la douille et les serrer.
5
6
4
5
1
1
1
30
6
4
1
1
1
