8.1 Mehaaniline paigaldus
A

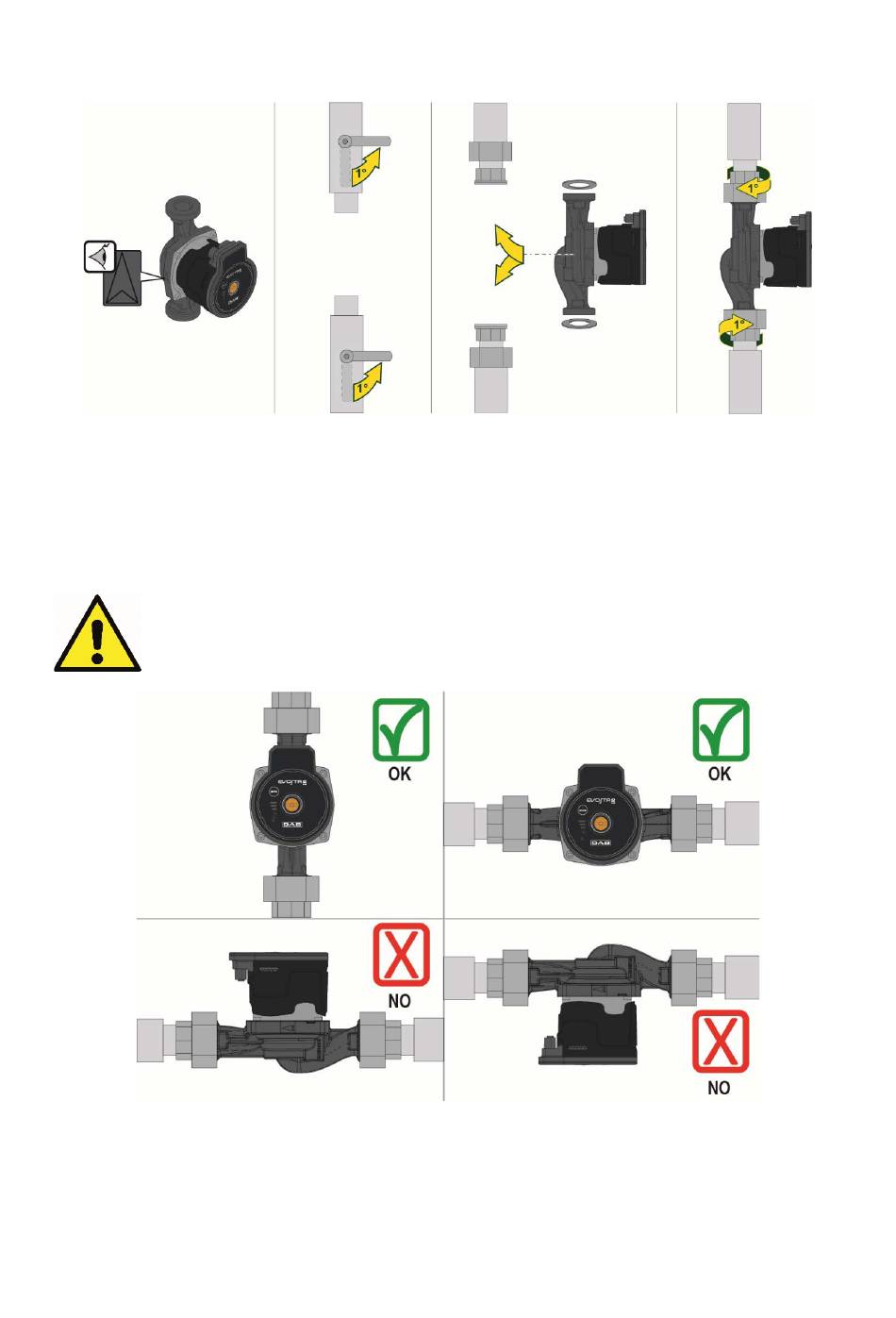

Pumba korpusel olevad nooled näitavad liikumise suunda läbi pumba. Vt joon. 1, pos. A.
1. Pumba torustikku monteerimisel paigaldage kaks tihendit. Vt joon. 1, pos. B.
2. Paigaldage pump nii, et mootori võll jääks horisontaalselt. Vt joon. 1, pos. C.
3. Pingutage liitmikke.
8.2 Kasutajaliidese asendid
Paigaldage alati tsirkulatsioonipump EVOSTA2 OEM nii, et mootori võll oleks horisontaalses asendis.
Paigaldage elektrooniline juhtseade vertikaalses asendis.
Tsirkulatsioonipumba võib paigaldada kütte- ja ventilatsioonisüsteemidele, kas sissevoolu või äravoolutoru külge; nool pumba
−
korpuse peal näitab vee voolusuunda.
Paigaldage tsirkulatsioonipump nii palju kui võimalik kõrgemale minimaalsest boileri tasemest ja nii kaugele kui võimalik
−
nurkadest, küünarnukkidest ja harukarpidest.
Et kergendada kontrolli- ja hooldustoiminguid, paigaldage nii sisse- kui äravoolutorule kaitseventiil.
−
EESTI
Joonis 2: EVOSTA2 OEM paigaldamine
Joonis 3: Paigaldamise koht
