8.1 Mekanik tesisat
A
Pompa gövdesindeki oklar, pompadaki akış yönünü gösterir. Şek. 1, pos. bir
1. Pompayı boruya monte ederken iki contayı takın. Şek. 1, pos. B.
2. Pompayı krank mili ile yatay olarak takın. Şek. 1, pos. C.
3. Armatürleri sıkın.
8.2 Kullanıcı Arayüzü Pozisyonları
EVOSTA2 OEM sirkülatörü, daima motor mili yatay olarak monte ediniz. Elektronik kontrol cihazını dikey
olarak monte ediniz.
Isıtma ve klimatizasyon tesislerinde sirkülatör, gerek besleme borusu gerekse geri dönüş borusu üzerine kurulabilir; pompa
−
gövdesi üzerinde basılı bulunan ok, akış yönünü gösterir.
Sirkülatörü, mümkün olduğunca boyler minimum seviyesinin üstünde ve eğrilerden, dirseklerden ve derivasyonlardan mümkün
−
olduğunca uzağa kurunuz.
Kontrol ve bakım işlemlerini kolaylaştırmak için gerek emme gerekse besleme borusu üzerine bir durdurma vanası yerleştiriniz.
−
TÜRKÇE

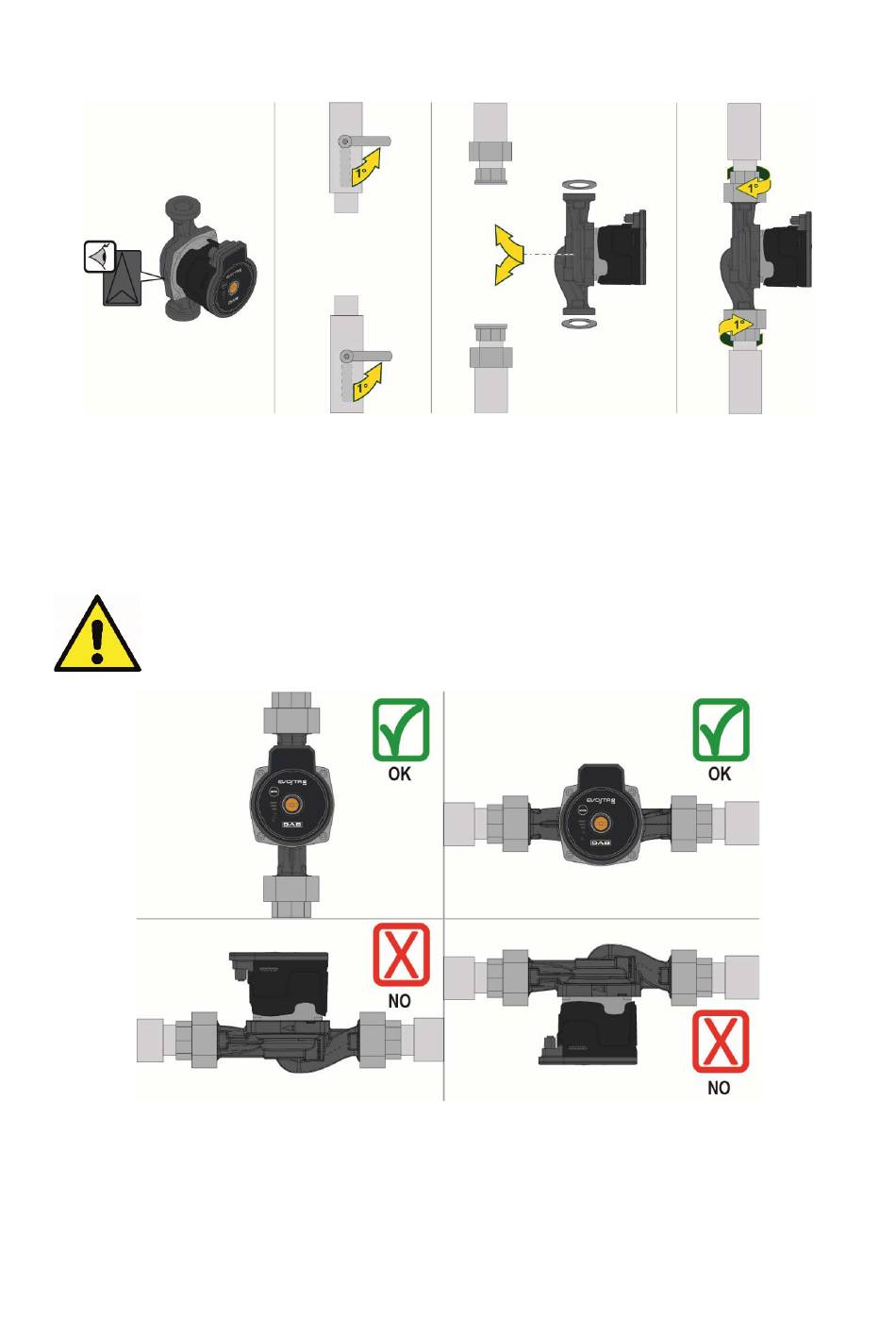

Resim 2: EVOSTA2 OEM montajı
Resim 3: Montaj pozisyonu
