14.2 Segnale PWM in uscita
Tipo: Open collector
Corrente massima su transistor di uscita: 50 mA
Potenza massima su resistore di uscita: 125 mW
Potenza massima su zener di uscita 36 V: 300 mW
Frequenza: 75 Hz +/- 2%
Classe di isolamento: Classe 2
Classe ESD: Compliance with IEC 61000-4-2 (ESD)
Area di lavoro
Pompa in funzione
Errore 1 marcia a secco
Errore 2 rotore bloccato
Errore 3 short circuit
Errore interno
Standby (STOP) da segnale
PWM
15. TIPI DI ALLARME
Codice Errore / N°
lampeggi
nessuno
E1 - 1 lampeggio
E2 - 2 lampeggi
E3 - 3 lampeggi
E4 - 4 lampeggi
E5 - 5 lampeggi
E2 - 2 LAMPEGGI
In caso di blocco del circolatore con codice d'errore E2 o 2 lampeggi, si consiglia di procedere con lo sblocco
manuale del motore:
1. Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di effettuare qualsiasi intervento su di esso.
2. Chiudere le valvole di intercettazione installate nell'impianto, poste sopra e sotto la pompa, per evitare che tutto
l'impianto si svuoti durante l'operazione.
3. Svitare il tappo frontale in ottone con un cacciavite a taglio e rimuoverlo (potrebbe fuoriuscire dell'acqua).
4. Con un cacciavite a taglio di dimensione 0,5x3mm, ruotare l'albero motore che si trova all'interno del foro, fintanto
che non è libero di ruotare senza fatica.
5. Riavvitare il tappo in ottone frontale.
6. Riaprire le valvole di intercettazione dell'impianto poste sopra e sotto alla pompa.
7. Ricollegare l'apparecchio dalla rete di alimentazione elettrica.
8. Se l'operazione è andata a buon fine, la pompa non mostrerà più l'errore e riprenderà a funzionare regolarmente.
E5 - 5 LAMPEGGI
L'errore può essere causato da un sovraccarico di corrente imprevisto o da un altro errore hardware sulla
scheda. Di conseguenza la pompa non funziona ed è necessario procedere con i seguenti passaggi: mantenere
collegata la pompa alla linea elettrica, ed attendere 30 minuti per il ripristino automatico. Se l'errore persiste, la
pompa deve essere sostituita.

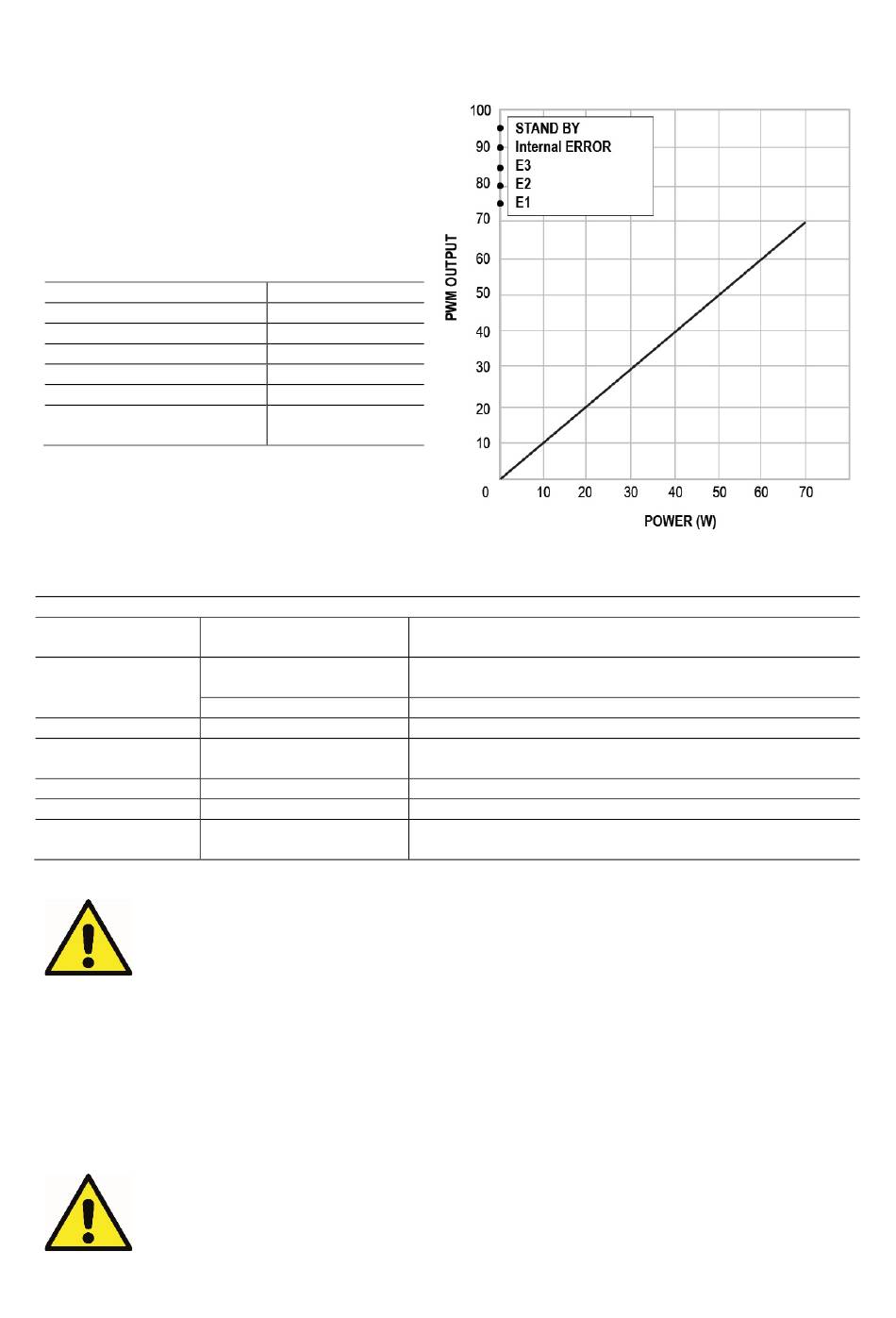

Ciclo di lavoro PWM
1%-70%
75%
80%
85%
90%
95%
Causa
1. Pompa non correttamente
alimentata
2. La pompa è difettosa
Marcia a secco
Rotore bloccato
Corto circuito
Guasto software
Sicurezza elettrica
Tabella 5: Tipi di allarme
ITALIANO
EVOSTA 2 OEM
1. Ripristinare alimentazione della pompa
2. Sostituire la pompa
Controllare eventuali perdite dell'impianto
Sbloccare il rotore come da istruzioni di seguito riportate, se il
problema persiste sostituire la pompa
Sostituire la pompa
Sostituire la pompa
Attendere 30 minuti per il riarmo, seguire le istruzioni di seguito
riportate
15
Rimedio
