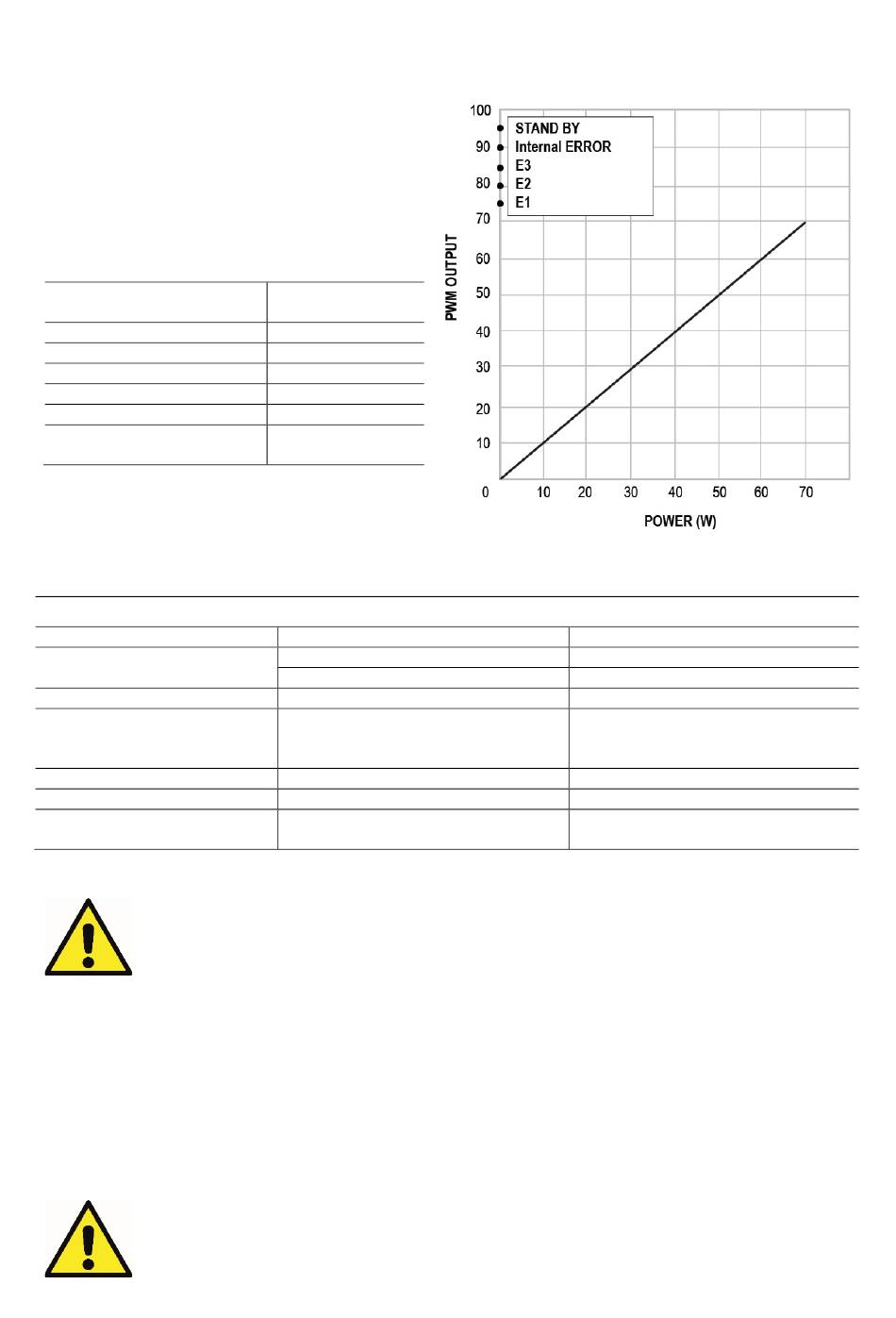

14.2 Çıkışta PWM sinyali
Tip: Açık kollektör
Çıkış transistörü üzerinde maksimum akım: 50 mA
Çıkış rezistörü üzerinde maksimum güç: 125 mW
36 V çıkış zeneri üzerinde maksimum güç: 300 mW
Frekans: 75 Hz +/- 2%
İzolasyon sınıfı: Sınıf 2
ESD Sınıf: IEC 61000-4-2 (ESD) ile uyumludur
Çalışma alanı
Pompa işliyor
Hata 1 kuru işleme
Hata 2 rotor bloke
Hata 3 kısa devre
Dahili hata
PWM sinyalinden Standby
(STOP)
15. ALARM TIPLERI
Hata Kodu / Yanıp Sönme Sayısı
Yok
E1 - 1 yanıp sönme
E2 - 2 yanıp sönme
E3 - 3 yanıp sönme
E4 - 4 yanıp sönme
E5 - 5 yanıp sönme
E2 - 2 YANIP SÖNME
Sirkülatörün E2 kodu veya 2 yanıp sönme ile bloke olması halinde, motorun el yordamıyla serbest bırakılmasının
sağlanması tavsiye edilir:
1. Cihazın üzerinde herhangi bir müdahalede bulunmadan önce cihazın elektrik şebekesi ile bağlantısını kesin.
2. İşlem sırasında tüm tesisin boşalmasından kaçınmak için tesise monte edilmiş, pompanın üstünde ve altında
bulunan kapama valflerini kapatın.
3. Pirinç malzemeden yapılmış ön kapağı düz uçlu bir tornavida ile sökün ve çıkarın (su dışarı çıkabilir).
4. 0,5X3mm boyutlarında düz uçlu bir tornavida yardımı ile, zorlanmadan döndüğünü görene kadar delik içinde
bulunan motor milini çevirin.
5. Pirinç malzemeden yapılmış ön kapağı yeniden yerine vidalayın.
6. Pompanın üstüne ve altına yerleştirilmiş olan tesis kapama valflerini yeniden açın.
7. Cihazı yeniden elektrik besleme şebekesine bağlayın.
8. İşlem başarılı şekilde sonuçlanmışsa, pompa artık hata durumu göstermeyecek ve yeniden düzgün şekilde
çalışmaya başlayacaktır.
E5 - 5 YANIP SÖNME
Hata, beklenmedik bir aşırı akım yükünden veya kart üzerindeki başka bir donanım hatasından kaynaklanıyor
olabilir. Dolayısıyla, pompa işlemiyor olduğundan aşağıdaki adımlar gerçekleştirilmelidir: pompayı elektrik hattına
TÜRKÇE
PWM çalışma
çevrimi
1%-70%
75%
80%
85%
90%
95%
EVOSTA 2 OEM
Neden
1. Pompa doğru beslenmiyor
2. Pompa arızalı
Susuz çalışma
Rotor bloke
Kısa devre
Yazılım arızalı
Elektrik güvenliği
Tablo 5: Alarm tipi
150
Çözüm
1. Pompa beslemesini yeniden düzenleyin
2. Pompayı değiştirin
Tesiste sızıntı olup olmadığını kontrol edin
Aşağıda yer alan talimatlara göre rotorun
serbest bırakılmasını sağlayın, sorun
devam ederse pompayı değiştirin
Pompayı değiştirin
Pompayı değiştirin
Yeniden devreye almak için 30 dakika
bekleyin, aşağıda yer alan talimatları izleyin
