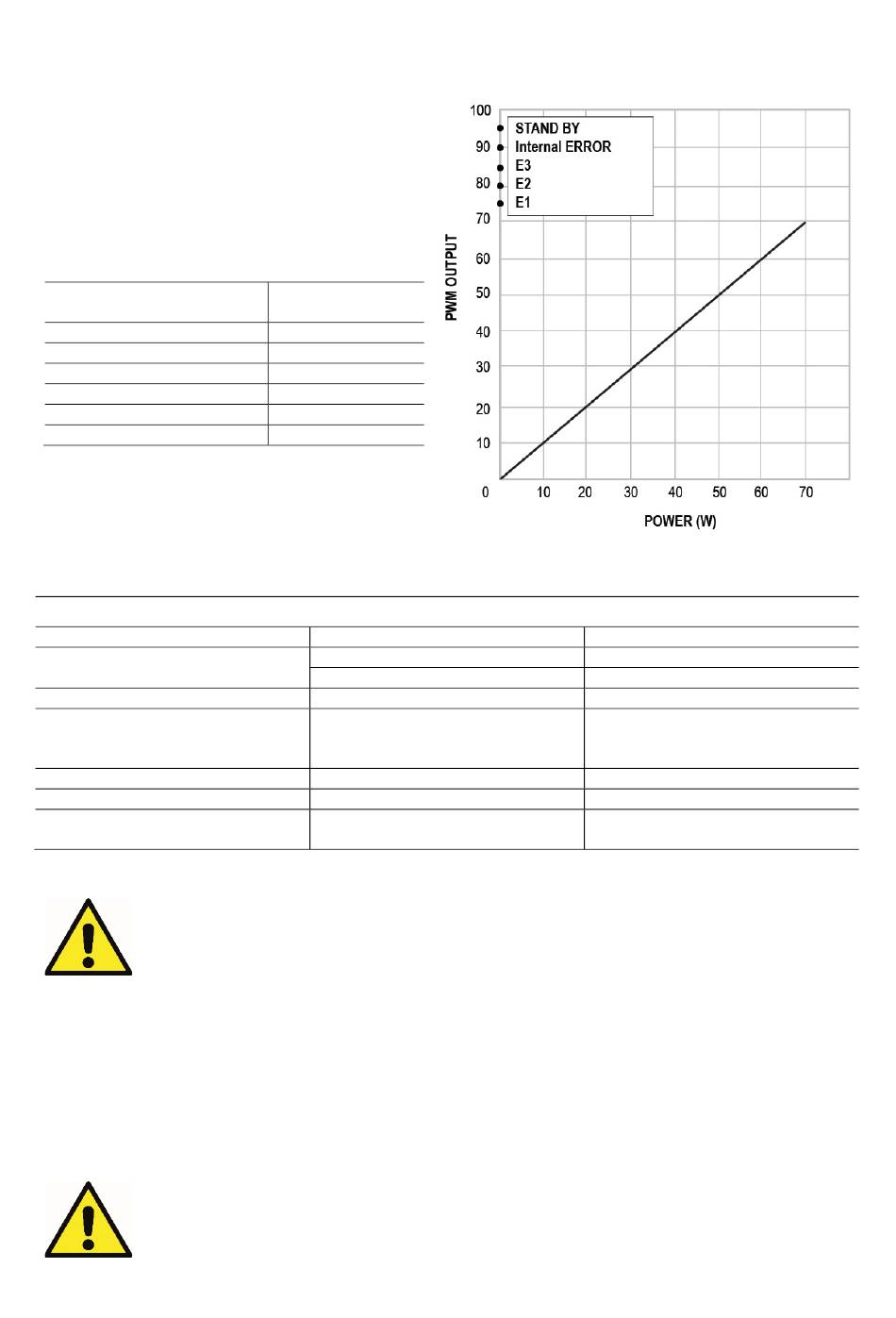

14.2 Sinal PWM em saída
Tipo: Colector aberto
Corrente máxima no transistor de saída: 50 mA
Potência máxima no resistor de saída: 125 mW
Potência máxima no zener de saída 36 V: 300 mW
Frequência: 75 Hz +/- 2%
Classe de isolamento: Classe 2
Classe ESD: Em conformidade com IEC 61000-4-2 (ESD)
Área de trabalho
Bomba em funcionamento
Erro 1 funcionamento a seco
Erro 2 rotor bloqueado
Erro 3 curto-circuito
Erro interno
Standby (STOP) de sinal PWM
15. TIPOS DE ALARME
Código de erro / N.° intermitências
nenhum
E1 - 1 intermitência
E2 - 2 intermitências
E3 - 3 intermitências
E4 - 4 intermitências
E5 - 5 intermitências
E2 - 2 INTERMITÊNCIAS
Em caso de bloqueio do circulador com código de erro E2 ou 2 intermitências, aconselha-se a efectuar o
desbloqueio manual do motor:
1. Desligar o aparelho da rede de alimentação eléctrica antes de efectuar qualquer operação nele.
2. Fechar as válvulas de intercepção que se encontram na instalação, por cima e por baixo da bomba, para
evitar que toda a instalação se esvazie durante a operação.
3. Desatarraxar o tampão frontal de latão com uma chave de fendas e removê-lo (é possível que saia água).
4. Com uma chave de fendas de dimensões 0,5x3mm, rodar o veio motor que se encontra no interior do furo,
até ele estiver livre de rodar sem esforço.
5. Voltar a apertar o tampão de latão frontal.
6. Voltar a abrir as válvulas de intercepção da instalação, por cima e por baixo da bomba.
7. Voltar a ligar o aparelho à rede de alimentação eléctrica.
8. Se a operação tiver tido sucesso, a bomba não irá mostrar o erro e voltará a funcionar regularmente.
E5 - 5 INTERMITÊNCIAS
O erro pode ser causado por uma sobrecarga de corrente inesperada ou por outro erro de hardware na ficha. Por
conseguinte a bomba não funciona e é necessário proceder com as seguintes etapas: manter ligada a bomba à
PORTUGÊS
Ciclo de trabalho
PWM
1%-70%
75%
80%
85%
90%
95%
EVOSTA 2 OEM
Causa
1. Bomba alimentada não correctamente
2. A bomba é defeituosa
Funcionamento a seco
Rotor bloqueado
Curto-circuito
Avaria software
Segurança eléctrica
Tabela 5: Tipos de alarme
210
Remédio
1. Restabelecer a alimentação da bomba
2. Substituir a bomba
Verificar eventuais perdas na instalação
Desbloquear o rotor cumprindo as
instruções referidas a seguir, se o
problema persistir substituir a bomba
Substituir a bomba
Substituir a bomba
Aguardar 30 minutos para rearmar,
cumprir as instruções referidas a seguir
