Montage
OW HASE DV4 XX1
4.3.2

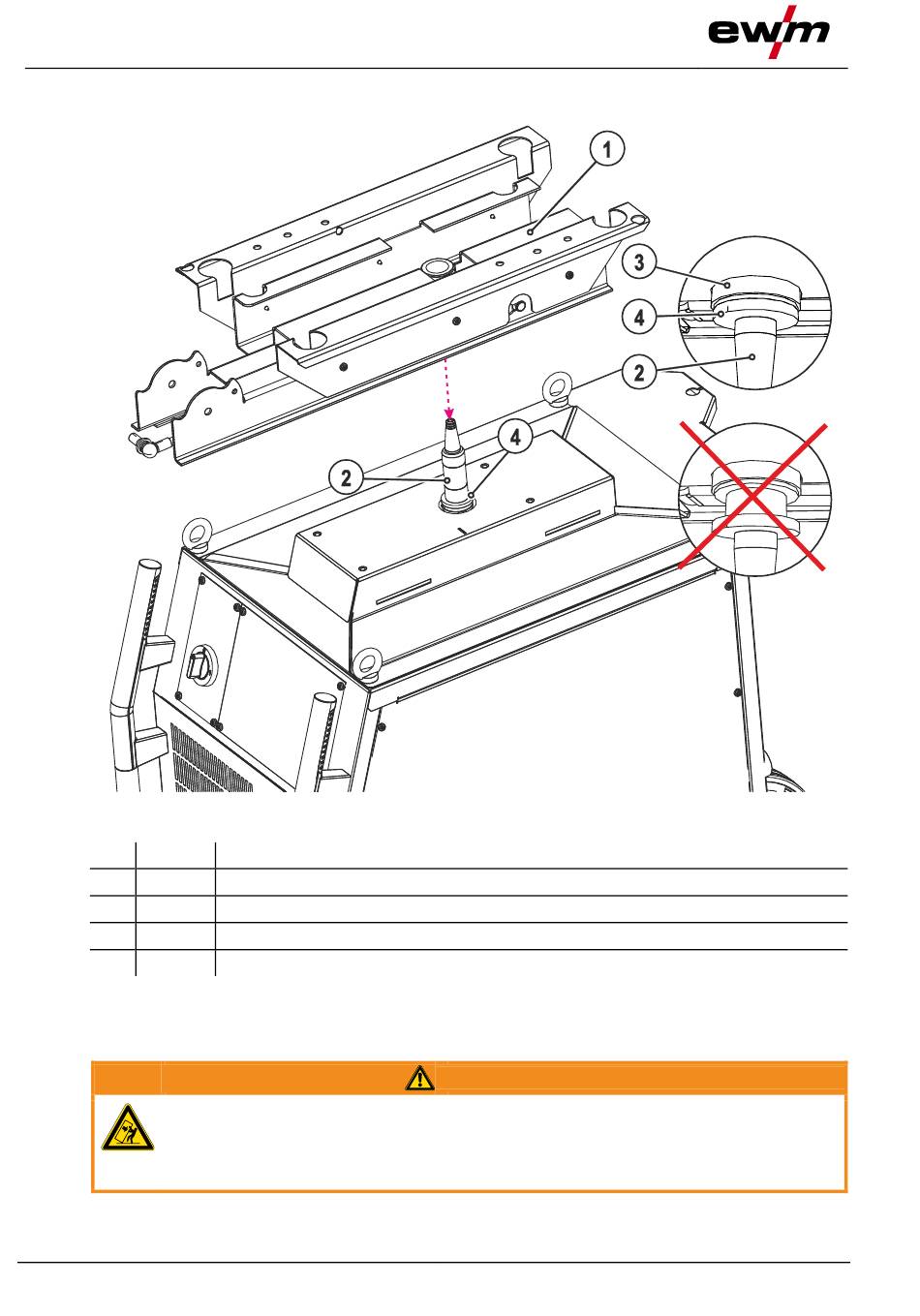

Montage du bras de décharge pour les flexibles de torche
Pos. Symbole Description
1
2
3
4
•
Enficher la plaque d'adaptation dévidoir sur la broche rotative.
Il doit y avoir jointure exacte entre l'épaulement de la plaque d'adaptation du dévidoir avec celui de la
broche rotative.
Montage défectueux !
Risque de desserrage, de débranchement de sous-ensembles en cours d'opération et
donc d'accident grave si ces sous-ensembles sont mal montés ou mal branchés
•
Brancher, engager ou encliquer à fond selon le cas les différents sous-ensembles.
20
0
Plaque d'adaptation du dévidoir
Broche rotative
Épaulement, plaque d'adaptation du dévidoir
Épaulement, broche rotative
Illustration 4-9
AVERTISSEMENT
099-OW7921-EW502
22.10.2014
